10kVA automatikus feszültségszabályozó

A feszültségminőséggel kapcsolatos kérdéseket gyakran figyelmen kívül hagyják a kis- és közepes méretű gyárakban. A hálózati feszültség ingadozása a CNC vezérlők újraindítását, a motor nyomatékának instabillá válását, a fűtési hőmérséklet eltérését, a változtatható frekvenciájú meghajtók (VFD) riasztások leállását okozhatják – vagy súlyos esetekben akár a tápmodulok kiégését is okozhatják. Egyetlen feszültségcsúcs több százezer jüan értékben károsíthatja a gyártóberendezéseket, míg a feszültségesések okozta leállások a teljes gyártósoron óránként több ezer jüan veszteséget okozhatnak.

Az AVS-10000-et úgy tervezték, hogy a fő gyári elosztódoboz után felszereljék, árammal látva el az összes nagy terhelésű berendezést (például légkompresszorok, fröccsöntő gépek, központi légkondicionáló, szárítók és világítási rendszerek).

Ha a hálózati feszültség 130 V és 270 V között ingadozik, a 10 KVA-s automatikus feszültségszabályozó automatikusan leágazza, hogy a kimeneti feszültség stabil maradjon a biztonságos 180–255 V tartományon belül, ±8%-os pontossággal. Toroid transzformátora 96% feletti hatásfokkal büszkélkedhet, ami biztosítja, hogy még hosszan tartó teljes terhelés mellett sem melegszik túl; az 50A-es visszaállítható megszakító ellenáll a több motor indításakor keletkező nagy bekapcsolási áramoknak, így megakadályozza a kellemetlen kioldást.

Vegyünk egy kis szerszámműhelyt, amely 20 számítógéppel, 5 CNC géppel és 3 légkondicionálóval van felszerelve: az AVS-10000 telepítése után a feszültségzavarok okozta berendezések meghibásodása az évi 12 incidensről mindössze egyre csökkent, ami éves szinten több mint 50 000 RMB megtakarítást eredményezett a karbantartási költségekben és a gyártási leállások miatti veszteségekben.

Termék paraméter

Főbb jellemzők

1. Nagy teljesítményű központosított szabályozás

Az AVS-10000 4800 W folyamatos aktív teljesítményt biztosít, amely elegendő a legtöbb kis gyári létesítmény teljes terhelésének kezelésére. Ipari minőségű bemeneti/kimeneti sorkapcsokat használ, lehetővé téve a felhasználók számára a 10 mm²-es vagy 16 mm²-es kábelek közvetlen csatlakoztatását – így nincs szükség adapteraljzatokra, és garantálja a biztonságot és a megbízhatóságot.

2. 50A ipari minőségű megszakító

A háztartási modellekkel ellentétben az AVS-10000 50A-es hőmágneses megszakítóval van felszerelve, amely kiváló megszakítóképességet és túlfeszültség-ellenállást kínál. Ellenáll a háromfázisú motorok indításakor fellépő bekapcsolási áramoknak – a névleges áram 6-8-szorosáig, egy másodpercnél rövidebb ideig –, ezáltal megakadályozza a gyakori kioldás okozta termelési zavarokat. A 10KVA automatikus feszültségszabályozó precíz túlterhelés elleni védelmet is biztosít: ha a terhelés folyamatosan meghaladja a 4800 W-ot, a megszakító néhány másodperctől több tíz másodpercig terjedő időn belül kiold, hatékonyan védve a transzformátort és az elektromos vezetékeket.

3. 7 csapos toroid transzformátor – gyors reagálás, alacsony veszteség

· A leágazó feszültségű kialakítás kb. 15–20 V beállítási fokozatot biztosít leágazásonként <40 ms válaszidővel.

· A toroid szerkezet minimalizálja a mágneses szivárgást, megakadályozva az elektromágneses interferenciát a közeli PLC-kkel, érzékelőkkel és műszerekkel.

· A természetes hűtés (ventilátor nélküli kialakítás) kiküszöböli a ventilátor meghibásodása miatti túlmelegedési leállások kockázatát.

· Támogatja a 120%-os rövid távú túlterhelést (60 másodperc), hogy megfeleljen a gyártási folyamatok csúcsteljesítményigényének.

4. Átfogó védelem és felügyelet

· Túlmelegedés elleni védelem: Automatikusan lekapcsolja a kimenetet, ha a belső hőmérséklet eléri a ≥120°C-ot; automatikusan folytatja működését, ha a hőmérséklet lecsökken.

· Túlfeszültség/alacsony feszültség elleni védelem: Lekapcsolja a kimenetet, ha a feszültség a 180–255 V tartományon kívülre esik; automatikusan újraindul (késleltetéssel), amint a feszültség stabilizálódik.

· Rövidzárlat elleni védelem: Gyors kioldás 50A-es megszakítón keresztül.

· Késleltetett indítás: Választható 6 másodperces (általános berendezések) vagy 180 másodperces (kompresszorok/hűtőberendezések) késleltetés az egyidejű indítás által okozott túlfeszültségek elkerülésére.

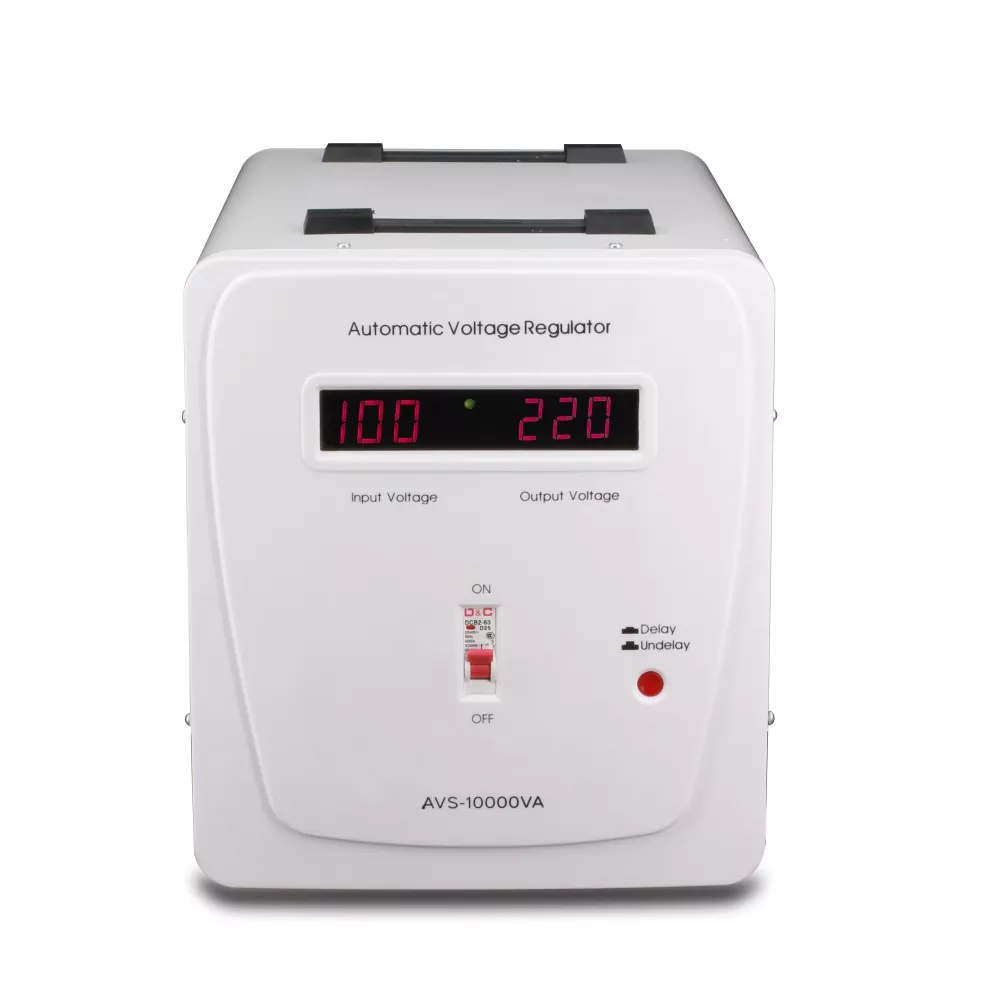

· LED-jelzők és kettős voltmérők: A bemeneti feszültség, a kimeneti feszültség és az üzemi állapot valós idejű monitorozása, amely megkönnyíti az ellenőrző személyzet gyors értékelését.

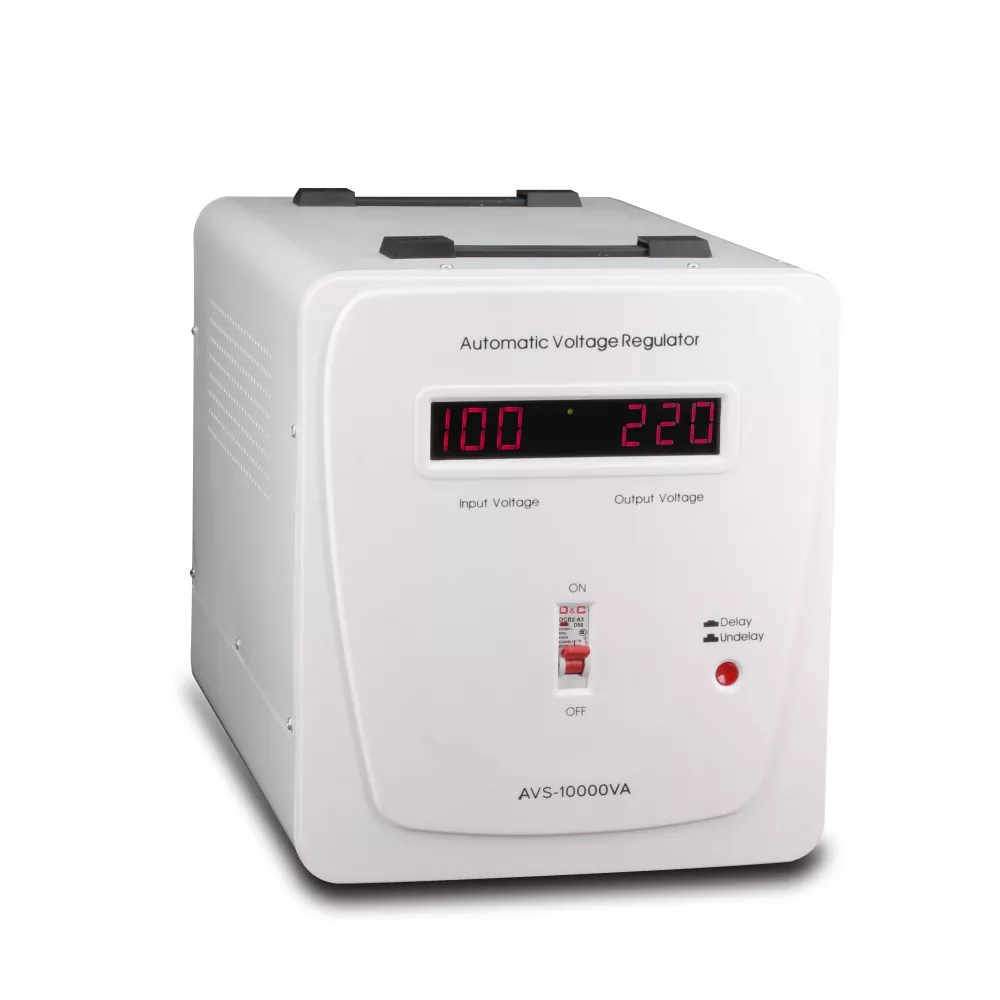

5. Masszív toronyház ipari környezetekhez

Méretek: 405×260×310mm; Nettó tömeg: 15,5 kg; Fém ház szellőző ráccsal elöl, hátul és oldalt. Alkalmas elosztó szekrényekben, állványokon vagy padlón történő elhelyezésre. Üzemi hőmérséklet: 0–40°C; Relatív páratartalom: 10–90% (nem lecsapódó); megfelel a szabványos ipari létesítményekre vonatkozó követelményeknek.

6. Zökkenőmentes integráció generátorokkal és UPS-sel

Ha a hálózati instabilitás vagy áramkimaradás miatt generátorra vált, a generátor kimeneti feszültsége és frekvenciája ingadozhat. Az AVS-10000 csatlakoztatása a generátor után stabilizálja a kimeneti feszültséget, védve az érzékeny, lefelé irányuló berendezéseket. Sorba köthető egy online UPS-sel is – ahol az UPS akkumulátor-tartalékot, az AVS pedig a feszültség stabilitását biztosítja – átfogó áramminőségi megoldást hozva létre.

Termék alkalmazások

1. Kisgyárak / Feldolgozó műhelyek

Forgatókönyv: 10-20 CNC szerszámgéppel, légkompresszorokkal, porelszívó ventilátorokkal, világítási rendszerekkel és számítógépekkel felszerelt létesítmények. A teljes terhelés körülbelül 4000 W.

Megoldás: Szerelje fel az AVS-10000-et a fő elosztó panelre, hogy feszültségstabilizálja az összes berendezést. Eredmények: A motorok zavartalanul működnek, javul a megmunkálási pontosság, és a vezérlők már nem indulnak újra váratlanul.

ROI: Évente öt meghibásodás csökkenése alapján – amelyek mindegyike 2000 RMB veszteséggel jár – a berendezés költsége egy éven belül megtérül.

2. Nagy hűtőházak / állattartó telepek

Forgatókönyv: Több kompresszor, ventilátor, fűtőelem és felügyeleti rendszer. A feszültségingadozások gyakori kompresszorkiégést okoznak (javítási költség: 3000 RMB egységenként).

Megoldás: Telepítsen egy AVS-10000-et, hogy stabilizálja a teljes hűtőházi elosztó panel tápellátását, 180 másodperces késleltetési beállítással a kompresszorok védelme érdekében.

Eredmények: A kompresszor élettartama 2-3-szorosára nő; Az éves karbantartási költségek több mint 10 000 RMB-vel csökkennek.

3. Kommunikációs bázisállomások / szerverszobák

Forgatókönyv: Kapcsoló tápegységeket, RRU-kat, BBU-kat és légkondicionáló egységeket tartalmazó bázisállomások. A hálózati feszültség jelentősen ingadozik, 140 V és 260 V között mozog.

Megoldás: Párosítsa az AVS-10000-et kapcsolóüzemű tápegységekkel, hogy biztosítsa, hogy a bázisállomás berendezései a normál feszültségtartományon belül működjenek, ezáltal csökkentve a kapcsolat megszakadási arányát.

Eredmények: A berendezés meghibásodási aránya 70%-kal csökken; bázisállomás elérhetősége 99,9%-ra emelkedik.

4. Kereskedelmi konyhák / nagy éttermek

Forgatókönyv: Több elektromos sütő, mosogatógép, jégkészítő és hűtőszekrény egyidejű használata súlyos feszültségesést okoz.

Megoldás: Használja az AVS-10000-et a központosított feszültségstabilizáláshoz, hogy stabil feszültséget biztosítson minden konyhai berendezés számára, megelőzve az olyan problémákat, mint a sütő elégtelen hőmérséklete és a kiégett mosogatógép-vezérlők.

Eredmények: Állandó ételkészítési minőség és jelentősen csökkentett karbantartási költségek.

5. Kis vízerőművek / szivattyútelepek távoli területeken

Forgatókönyv: A vízszivattyú motorjai túlmelegednek és kiégnek az alacsony feszültség miatt, ami megzavarja a vízellátást. Megoldás: Az AVS-10000 a vízszivattyú vezérlőszekrényeit táplálja; feszültségesések esetén is magas kimeneti feszültséget tart fenn, biztosítva a motor megbízható indítását és működését.

Eredmény: Meghosszabbodott a vízszivattyúk folyamatos üzemideje és csökkent a sürgősségi javítások gyakorisága.
