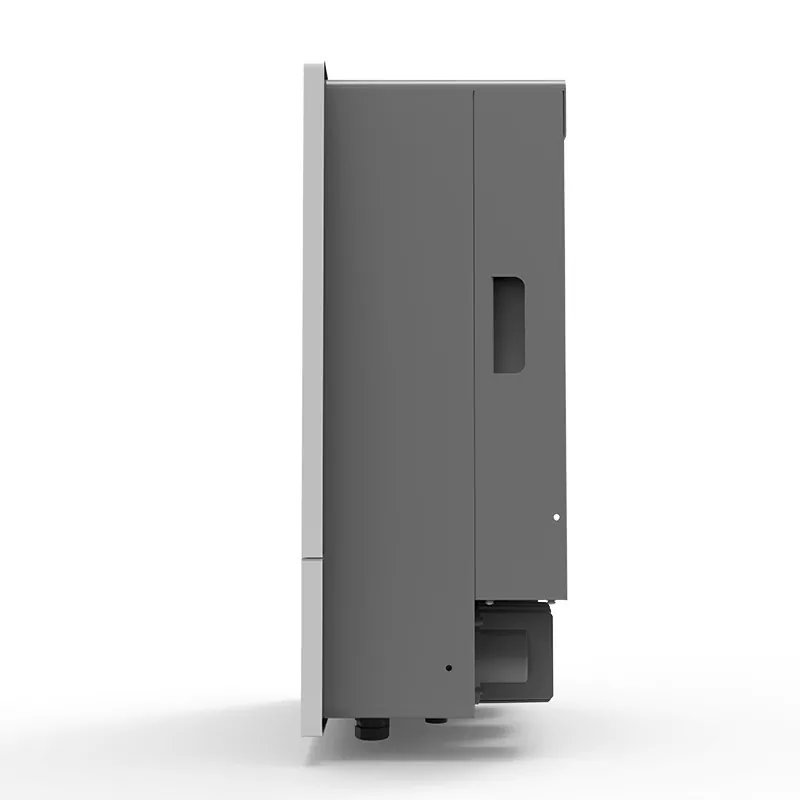

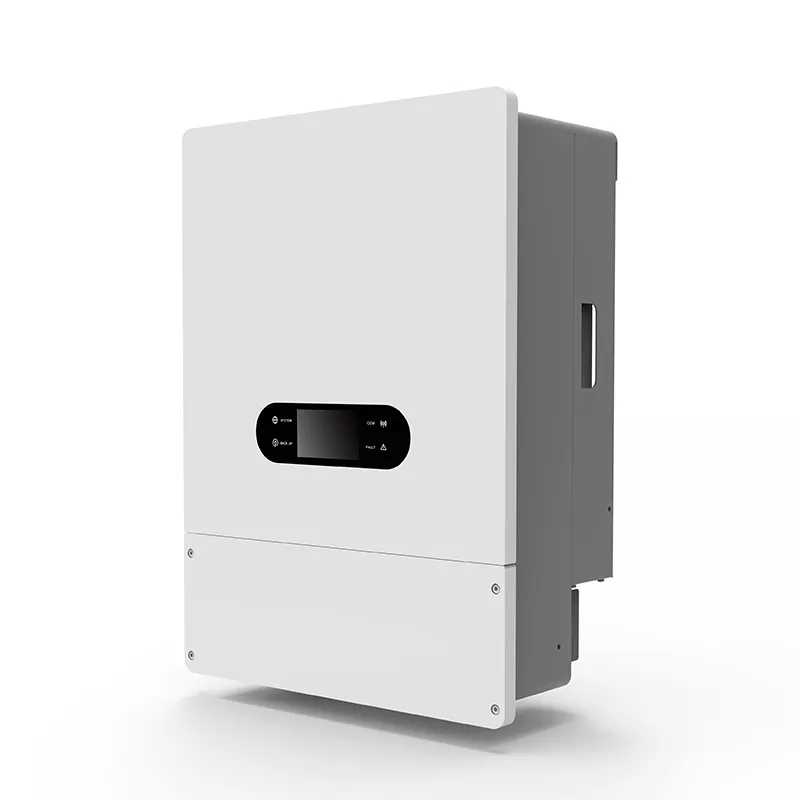

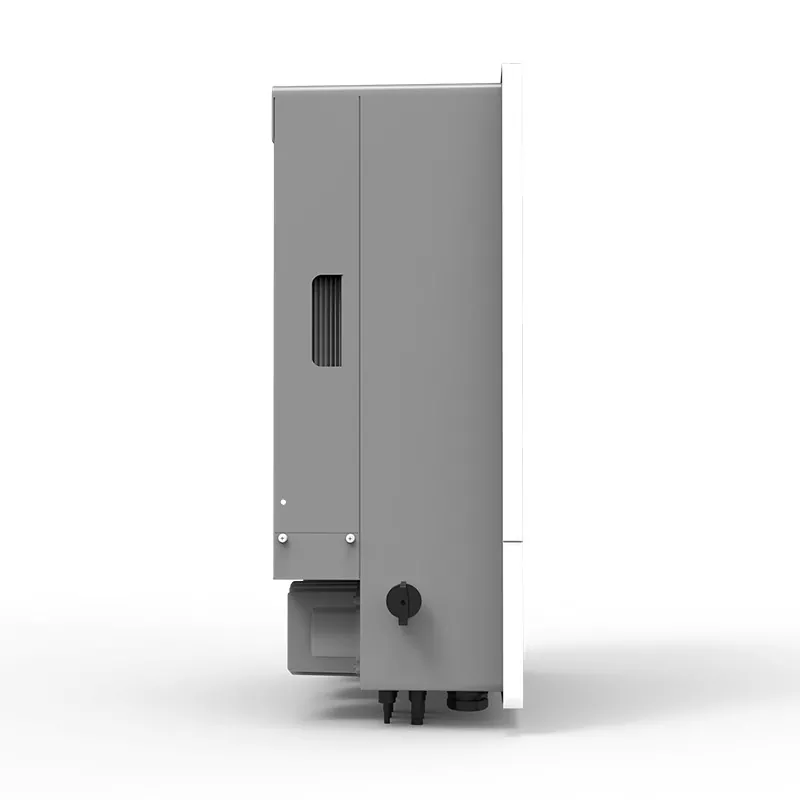

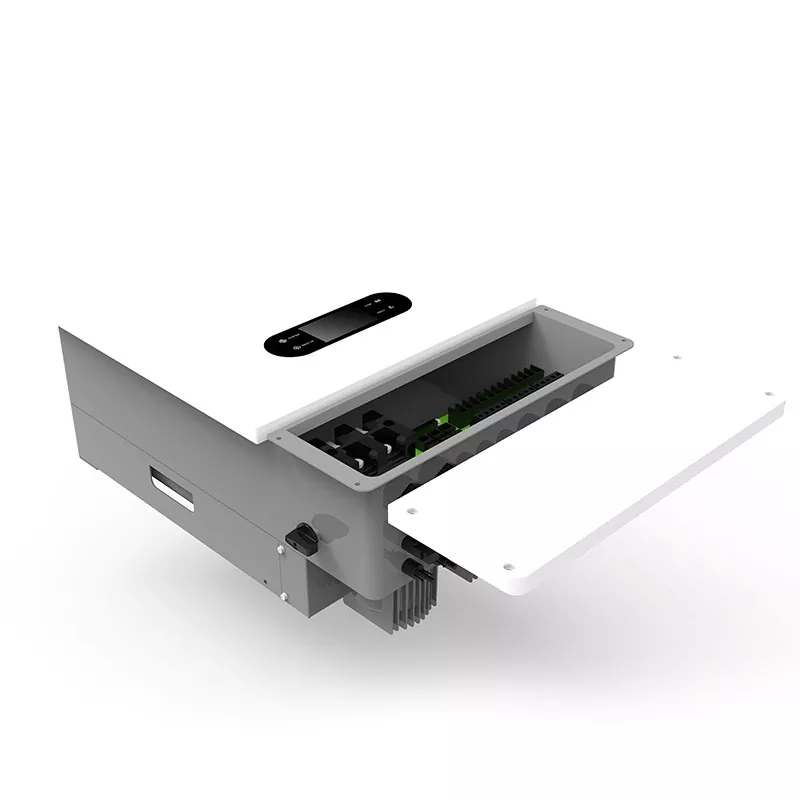

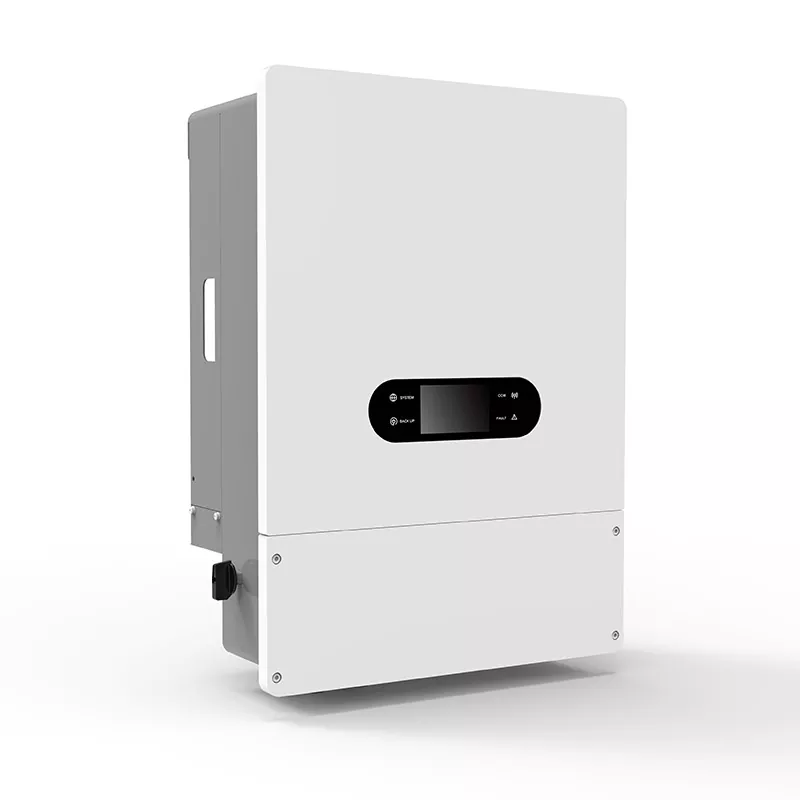

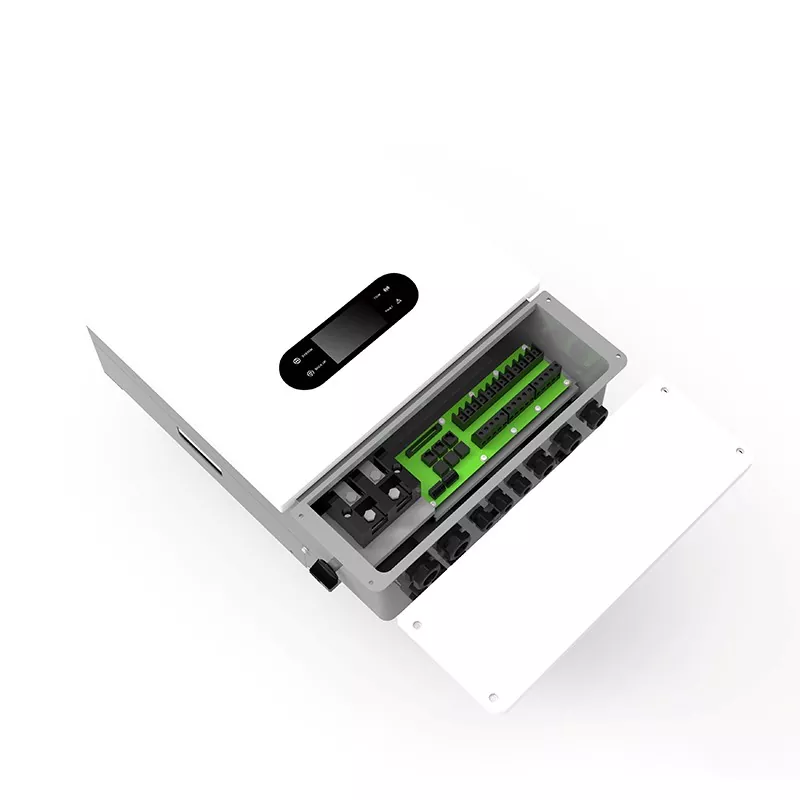

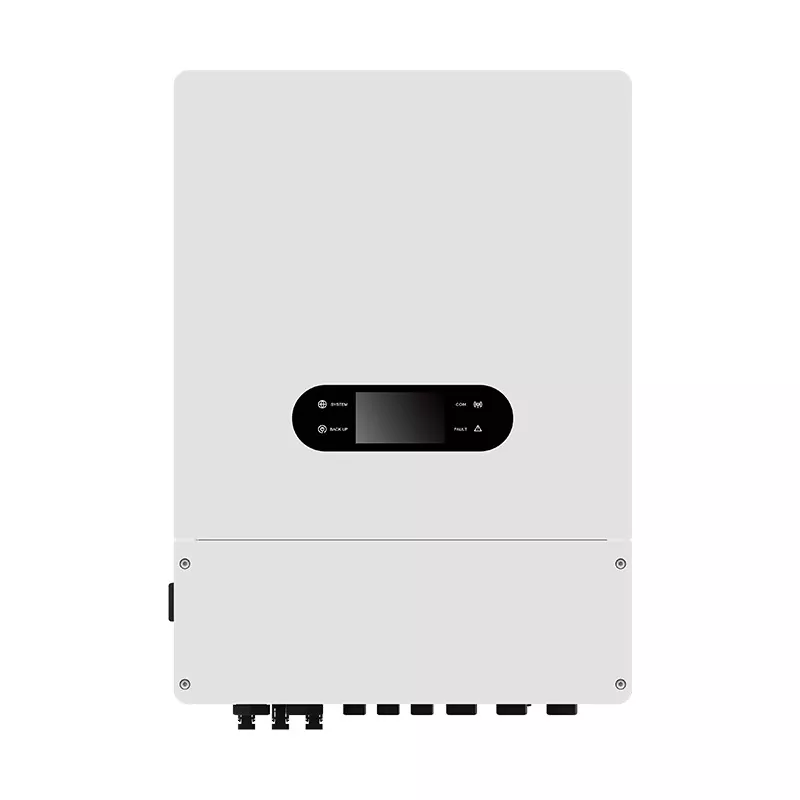

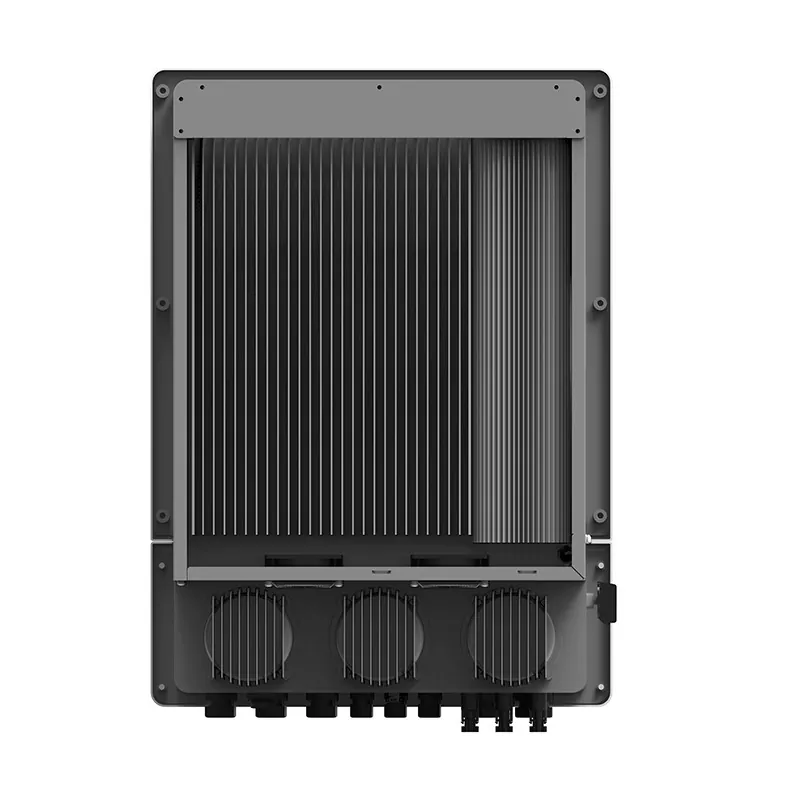

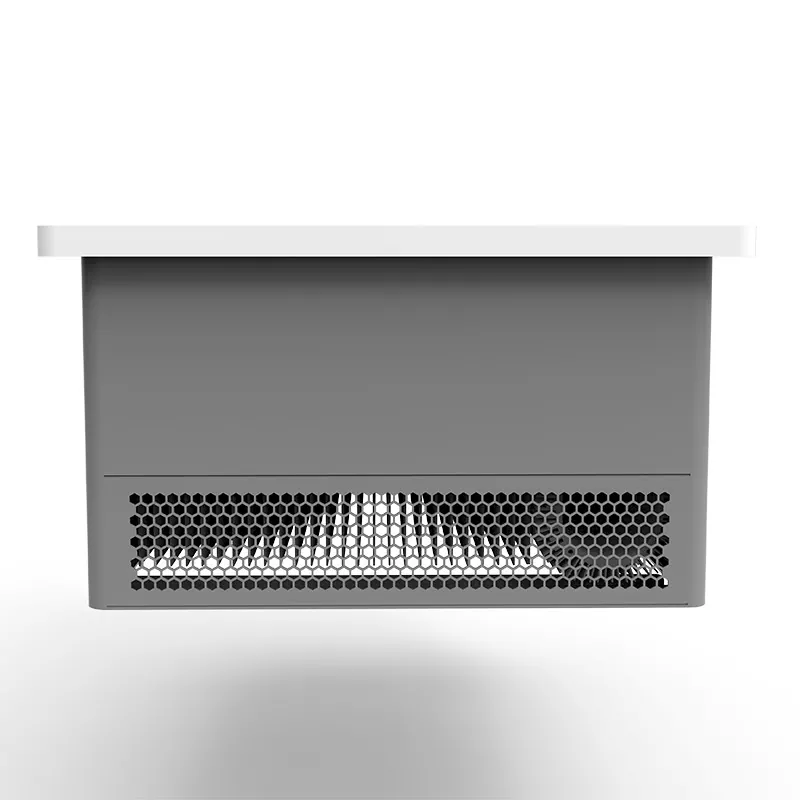

3 fázisú 12 kW-os hibrid szolár inverter

A 3 fázisú, 12 kW-os hibrid szoláris invertert (SUN-12KS48P3) európai és nemzetközi piacokra tervezték, egyetlen egységbe integrálva a PV töltést, az akkumulátor tárolását, a hálózati betáplálást és a hálózaton kívüli biztonsági mentési képességeket.

Egyedülálló kialakítása 200%-os PV túlméretezést tesz lehetővé, így több PV modul csatlakoztatását teszi lehetővé, hogy biztosítsa az akkumulátor töltését és kielégítse a hálózaton kívüli terhelési igényeket még gyenge fényviszonyok mellett is.

Beépített intelligens BMS kommunikációs interfésszel rendelkezik a zökkenőmentes integráció érdekében a főbb lítium akkumulátorrendszerekkel (például Pylontech és BYD). A termék megfelel számos nemzetközi hálózati csatlakozási szabványnak, beleértve az NB/T32004, IEC62109 és EN50549-1 szabványt, így alkalmas gyárak, farmok, irodaházak és távoli, háromfázisú áramellátást igénylő területek számára.

Maximális 250A töltő/kisütési áramával és 200%-os túlterhelést támogató hálózaton kívüli csúcsteljesítményével (15 másodpercig) képes kezelni a motorok és kompresszorok túlfeszültségét. 98%-os csúcshatékonysággal büszkélkedhet, támogatja a generátor bemenetet és a távfelügyeletet, valamint stabil, megbízható energiaátalakítást biztosít háromfázisú terheléseknél.

Termék paraméter

Termékjellemzők

1. Nagyáramú MPPT tervezés

Kettős MPPT csatorna (max. bemeneti áram 36A/18A) széles üzemi feszültség tartománnyal és alacsony indítási feszültséggel; tökéletesen kompatibilis a nagy teljesítményű 18A-es PV modulokkal az energiatermelés hatékonyságának növelése érdekében gyenge fényviszonyok mellett.

2. Erőteljes akkumulátor töltési/kisütési képesség

Maximális töltő/kisütési áram 250A-ig, amely támogatja a gyors töltést és kisütést, hogy megfeleljen a magas energiaátviteli követelményeknek. Az akkumulátor névleges feszültsége 48 V; lítium és savas ólom akkumulátorokkal egyaránt kompatibilis. 3. 200%-os hálózaton kívüli túlterhelési kapacitás

Hálózaton kívüli üzemmódban a csúcsteljesítmény elérheti a névleges teljesítmény 200%-át 15 másodpercig, könnyen elindítva az induktív terheléseket, például a háromfázisú motorokat, légkondicionálókat és vízszivattyúkat.

4. Intelligens Grid-Tie és Off-Grid kapcsolás

A 3 fázisú, 12 kW-os hibrid Solar Inverter támogatja a hálózatra kötött betáplálást és a független hálózaton kívüli működést, konfigurálható üzemmódokkal (önfogyasztás, csúcs-völgy arbitrázs, tartalék energiaprioritás).

5. Magas kompatibilitás és méretezhetőség

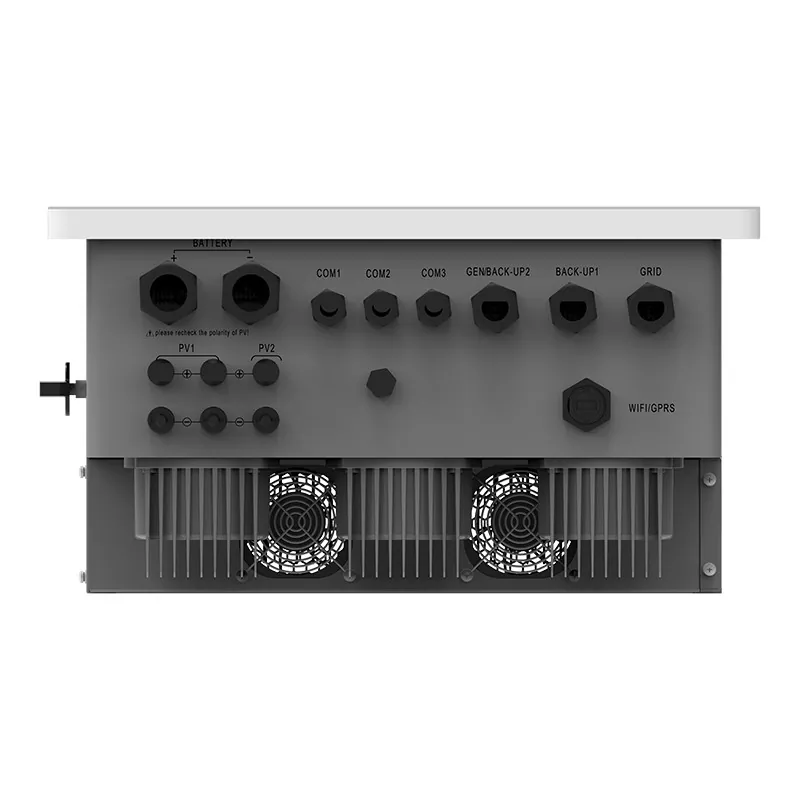

Támogatja a generátor integrációját; beépített visszafolyás elleni és szigetelő védelemmel rendelkezik. RS485, CAN és egyéb interfészeken keresztül kommunikál a BMS-szel az akkumulátor állapotának valós idejű megfigyeléséhez.

6. Átfogó védelmi funkciók

Tartalmazza a PV fordított polaritás elleni védelmet, a szigetelési impedancia észlelését, a szivárgási áram észlelését és a kimeneti túlfeszültség/túláram/zárlat elleni védelmet, biztosítva a magas szintű biztonságot.

Termék alkalmazások

1. Kereskedelmi és ipari háromfázisú energiatárolás

Alkalmas kis gyárak, kereskedelmi komplexumok és irodaházak számára; a csúcs-völgyi villamosenergia-árkülönbségeket használja fel a költségek csökkentése érdekében, miközben tartalék energiaként szolgál a működés folytonosságának biztosítása érdekében.

2. Nagyszabású hálózaton kívüli rendszerek

Stabil háromfázisú áramellátást biztosít farmok, bányászati ​​telephelyek és szigetek számára hálózati lefedettség nélkül a PV-tömbökkel és akkumulátorcsomagokkal való integráció révén.

3. PV önfogyasztás

Ideális háromfázisú PV rendszerekkel rendelkező házakhoz vagy ingatlanokhoz; előtérbe helyezi a napenergia használatát, a felesleges energiát akkumulátorokban tárolva vagy a hálózatba táplálva.

4. Generátor integráció

Hosszan tartó borús vagy esős idő esetén automatikusan elindít egy generátort, hogy kiegészítse az áramellátást, biztosítva a megszakítás nélküli, éjjel-nappali áramellátást a hálózaton kívüli rendszerek számára.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat kínál a GA sorozatú inverterekhez, beleértve:

1. Egyedi házszín és logó nyomtatás

2. BMS protokoll hangolás harmadik féltől származó akkumulátorokhoz

3. Előre beállított paraméterek (pl. töltési feszültség, kimeneti frekvencia)

4. Csomagolástervezés és többnyelvű felhasználói kézikönyvek

Személyre szabott megoldásért forduljon műszaki csapatunkhoz.

Képesítések és bizonyítványok

Termékeinket szigorú minőség-ellenőrzési rendszer szerint gyártják, és harmadik féltől származó hivatalos intézmények tesztelték, hogy biztosítsák biztonságukat, megbízhatóságukat és a globális piacra lépési követelményeknek való megfelelést.

Minőségirányítási rendszer

GB/T 19001-2016 idt ISO9001:2015 – Tanúsított gyártóüzem

Termékbiztonsági és EMC-tanúsítvány

CE – európai piac (LVD és EMC irányelvek)

LVD – Megfelelés a kisfeszültségű irányelvnek

EMC – Megfelelés az elektromágneses kompatibilitásnak

IEC62109 – Biztonsági szabvány a fotovoltaikus rendszer teljesítmény-átalakítóihoz

IEC61000 – Elektromágneses kompatibilitási szabvány

UN38.3 – Lítium akkumulátor szállítási biztonság (légi szállítás/tengeri szállítás/szárazföldi szállítás)

Iparági megfelelőség

NB/T32004-2018 – Kína fotovoltaikus hálózati csatlakozási szabványa

EN50549-1 – Európai hálózati összekapcsolási követelmények

VDE-4105 – német hálózati csatlakozási szabvány

NRS-097-2-1 – Dél-afrikai rácsspecifikáció

IS16169 és IS16221 (BIS) – indiai fotovoltaikus inverter szabvány

Szellemi tulajdon

Több mint 20 érvényes szabadalom, beleértve az inverter topológiát, MPPT algoritmusokat, BMS kommunikációs és hőkezelési technológiákat

Kérésre minden tanúsítvány és vizsgálati jelentés rendelkezésre bocsátható. Az egyes piacok megfelelőségi követelményeivel kapcsolatban kérjük, forduljon műszaki csapatunkhoz.

GYIK

1. Használható párhuzamosan a háromfázisú, 12 kW-os hibrid szolárinverter?

Igen, ez a sorozat legfeljebb 6 egység párhuzamos csatlakoztatását támogatja; kérjük, forduljon műszaki támogatási csapatunkhoz a részletekért.

2. Háromfázisú 380V-os hálózatra csatlakoztatható?

Igen. A SUN-12KS48P3 egy háromfázisú inverter 230/400V (50/60Hz) névleges kimeneti feszültséggel, amely megfelel az európai és a legtöbb más ország kisfeszültségű hálózati szabványainak.

3. A maximális kimeneti áram hálózaton kívüli üzemmódban 20A; hogy bírja a 10 kW-os terhelést?

A 20A 230 V-on körülbelül 4,6 kW-nak felel meg, de a táblázat 1200 W-os hálózaton kívüli névleges teljesítményt tartalmaz (valószínűleg elírás a 12 kW-nál). A valóságban a 12KS48P3 hálózaton kívüli névleges teljesítménye 12 kW, ami körülbelül 30A áramnak felel meg (fázisonként). A pontos specifikációkért tekintse meg az adattáblát vagy a legújabb kézikönyvet.

4. Mely akkumulátormárkájú kommunikációs protokollok támogatottak?

A 3 fázisú, 12 kW-os hibrid Solar Inverter beépített RS485 és CAN interfésszel rendelkezik, és támogatja a főáramú lítium akkumulátor protokollokat (például Pylontech, BYD, LG, AlphaESS stb.), a kompatibilitás a BMS paraméterkonfigurációján keresztül érhető el.
