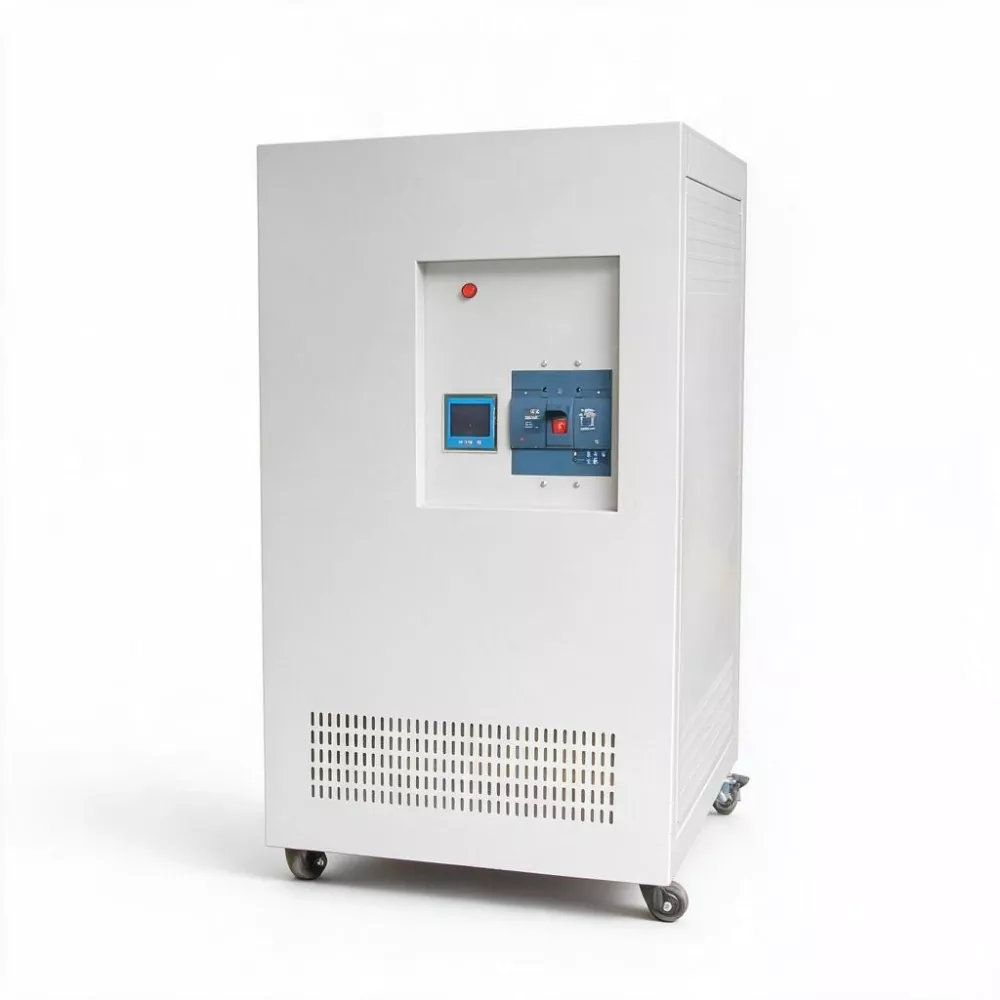

Miért jó választás a 3 fázisú 500 kVA SCR statikus AVR a nagy teljesítményű feszültségstabilizáláshoz?

KTACenergiaminőségű megoldásokat kínál az igényes ipari környezetekhez, és annak3 fázisú 500 kVA SCR statikus AVROlyan alkalmazásokhoz készült, ahol a stabil háromfázisú feszültség elengedhetetlen a berendezés megbízható működéséhez. A nagy kapacitású áramkezelés és a szilárdtest-SCR szabályozás kombinálásával ez a típusú statikus AVR segíthet az ipari felhasználóknak a feszültségingadozások kezelésében anélkül, hogy mechanikus kapcsolóelemekre kellene támaszkodniuk.

A 3 fázisú, 500 kVA SCR statikus AVR egy nagy kapacitású automatikus feszültségszabályozási megoldás az ipari elektromos rendszerekhez, amelyek szabályozott és stabil feszültséget igényelnek. Az 500 kVA névleges teljesítménye alkalmassá teszi jelentős elektromos terhelésekre, míg az SCR alapú statikus szabályozás gyors elektronikus beállítást tesz lehetővé. A hagyományos, mechanikusan vezérelt feszültségstabilizátorokhoz képest a statikus AVR gyorsabb reakciót biztosít, és csökkenti a mozgó kapcsolóalkatrészek kopását. A gyárak, gyártósorok, automatizálási rendszerek, adatérzékeny berendezések és más teljesítménykritikus alkalmazások esetében a megfelelő AVR kiválasztásához figyelembe kell venni a feszültségtartományt, a terhelési jellemzőket, a fáziskonfigurációt, a telepítési feltételeket, a védelmi funkciókat és a karbantartási követelményeket.

Tartalomjegyzék

1. Mi az a 3 fázisú 500 kVA SCR statikus AVR?
2. Miért számít az SCR technológia a statikus AVR rendszerekben?
3. Melyek az értékelendő főbb jellemzők?
4. A legfontosabb műszaki szempontok egy pillantással
5. Hol használható az 500 kVA statikus AVR?
6. Hogyan válassza ki a megfelelő ipari AVR-t?
7. Milyen működési előnyökre számíthatnak a vállalkozások?
8. Gyakran Ismételt Kérdések
9. Következtetés

Mi az a 3 fázisú 500 kVA SCR statikus AVR?

A 3 fázisú, 500 kVA SCR statikus AVR egy automatikus feszültségszabályozó, amely 500 kVA névleges látszólagos teljesítményű háromfázisú elektromos rendszer feszültségének stabilizálására szolgál. A kifejezésSCRA kifejezés szilícium vezérlésű egyenirányítóra, egy félvezető kapcsolókészülékre vonatkozik, amelyet az elektromos teljesítmény elektronikus szabályozására használnak.

A hagyományos szervo stabilizátorokkal ellentétben, amelyek motoros mechanikai alkatrészektől függenek, az SCR statikus AVR elektronikus kapcsolást és vezérlést használ. Ez a kialakítás különösen fontos ott, ahol a feszültségzavarokat gyorsan ki kell javítani, és ahol a gyakori mechanikai mozgások megnövelhetik a karbantartási igényeket.

Nagy ipari terheléseknél a feszültség stabilitása nem egyszerűen kényelmi szempont. A folyamatosan az előnyben részesített működési tartományon kívül eső feszültség hatással lehet a motorokra, automatizálási berendezésekre, vezérlőrendszerekre, gyártógépekre és érzékeny elektronikus eszközökre. A helyesen meghatározott statikus AVR ezért az átfogó energiaminőségi stratégia fontos elemévé válhat.

Miért számít az SCR technológia a statikus AVR rendszerekben?

Az SCR statikus AVR fő különbsége az érintésmentes elektronikus szabályozási módszere. A félvezető kapcsolás lehetővé teszi a szabályozó számára a feszültség beállítását anélkül, hogy attól függően, hogy a mechanikus érintkezők áthaladnának a tekercsen.

Ez az architektúra számos gyakorlati előnnyel járhat:

• Gyors feszültség korrekció:Az elektronikus kapcsolás gyorsan reagál a bejövő tápegység változásaira.
• Nincs motoros beállítás:A szabályozási folyamat nem igényel mechanikus szervomotort a folyamatos mozgáshoz.
• Csökkentett mechanikai kopás:Kevesebb mozgó szabályozóelem leegyszerűsítheti a hosszú távú karbantartást.
• Alkalmasság dinamikus terhelésekhez:A gyors korrekció hasznos lehet ott, ahol az ipari terhelések gyakran változnak.
• Folyamatos automatikus működés:A vezérlőrendszer képes figyelni az elektromos állapotokat és automatikusan szabályozni a kimenetet.

A statikus SCR szabályozókra vonatkozó iparági példák azt mutatják, hogy a háromfázisú modellek széles kapacitástartományban állnak rendelkezésre, beleértve az 500 kVA osztályú rendszereket is. A műszaki konfigurációk gyártónként változnak, ezért a bemeneti feszültséget, a kimeneti feszültséget, a szabályozási pontosságot, a válaszjellemzőket, a hűtési és védelmi funkciókat mindig meg kell erősíteni az aktuális projektspecifikációval.

Melyek az értékelendő főbb jellemzők?

Nagy teljesítményű háromfázisú kapacitás

Az 500 kVA besorolás ezt az AVR kategóriát a jelentősebb elektromos berendezésekhez pozicionálja, nem pedig kis irodai terhelésekhez. A telepítés előtt a mérnököknek ki kell számítaniuk a tényleges csatlakoztatott terhelést, az indítási áramot, az igényprofilt, a teljesítménytényezőt és a várható jövőbeni bővítést.

Statikus SCR-szabályozás

Az SCR technológia elektronikus feszültségszabályozást biztosít. Ez különösen fontos olyan alkalmazásoknál, ahol gyors feszültségkorrekcióra és gyakori szabályozásra van szükség.

Automatikus felügyelet és vezérlés

Az ipari AVR-nek folyamatosan figyelnie kell a releváns elektromos paramétereket, és automatikusan szabályoznia kell a kimenetet a beállított működési tartománynak megfelelően. Az áttekinthető vezérlőfelület az üzembe helyezést és a rutinellenőrzést is megkönnyítheti.

Védelmi funkciók

A nagy kapacitású feszültségszabályozó berendezéseket a védelmi architektúrával együtt kell értékelni. Az adott kialakítástól függően a védelem olyan állapotokat foglalhat magában, mint a túlfeszültség, alacsony feszültség, túlterhelés, rövidzárlat, fázishibák, túlmelegedés és rendellenes működési feltételek.

Ipari telepítés tervezés

500 kVA-nál a fizikai telepítés fontos műszaki szemponttá válik. A projektcsapatnak át kell tekintenie a burkolat méreteit, a szellőzést, a hőelvezetést, a kábelvezetést, a karbantartási távolságot, a földelést, a környezeti feltételeket és a szervizszemélyzet hozzáférését.

A legfontosabb műszaki szempontok egy pillantással

Megjegyzés: A pontos elektromos specifikációkat meg kell erősíteni a berendezés gyártójával a vásárlás előtt, mert a konfiguráció, a feszültségtartomány, a pontosság, a méretek, a védelem és egyéb paraméterek AVR modellenként eltérőek lehetnek.

Hol használható az 500 kVA statikus AVR?

A nagy kapacitású háromfázisú statikus AVR megfontolható olyan ipari létesítményeknél, ahol a feszültségingadozások megzavarhatják a berendezés teljesítményét vagy a termelés folytonosságát. Tipikus alkalmazási területek a következők:

• Gyártó üzemek:Támogatja a gyártógépek és automatizált rendszerek stabil teljesítményfeltételeit.
• CNC és precíziós berendezések:Segít fenntartani a konzisztensebb elektromos ellátást az érzékeny vezérlőelektronika számára.
• Ipari automatizálás:PLC-vezérlésű berendezéseket, meghajtókat, érzékelőket és vezérlőszekrényeket tartalmazó létesítményekhez használható.
• Kommunikációs és elektronikus berendezések:Segíthet kezelni az érzékeny elektronikus rendszereket érintő tápfeszültség instabilitást.
• Nyomdai és feldolgozó berendezések:A stabil feszültség támogathatja a gép egyenletes működését a hosszú gyártási ciklusok során.
• Kereskedelmi és infrastrukturális létesítmények:Alkalmazható ott, ahol nagy háromfázisú terhelések automatikus feszültségszabályozást igényelnek.

Az AVR alkalmasságát mindig a tényleges elektromos környezet alapján kell meghatározni, nem csupán a kapacitás alapján. Az 500 kVA besorolás nem jelenti automatikusan azt, hogy minden 500 kVA terhelési profil megfelelő ugyanahhoz a konfigurációhoz.

Hogyan válassza ki a megfelelő ipari AVR-t?

A 3 fázisú 500 kVA SCR statikus AVR kiválasztása az elektromos rendszer műszaki felmérésével kezdődik. A következő ellenőrző lista segíthet a vásárlóknak a műszaki követelmények rendszerezésében, mielőtt árajánlatot kérnének:

1. Jegyezze fel a bejövő feszültséget.Határozza meg a névleges feszültséget és a tényleges ingadozási tartományt a telepítés helyén.
2. Számítsa ki a valós terhelést.Vegye figyelembe az aktuális működési igényt, a csúcsigényt, a motor indítási jellemzőit és a tervezett bővítést.
3. Azonosítsa az érzékeny berendezéseket.Határozza meg, hogy CNC gépek, elektronika, automatizálási rendszerek, orvosi eszközök vagy más precíziós terhelések csatlakoztatva vannak-e.
4. Erősítse meg a háromfázisú konfigurációt.Ellenőrizze a vezetékek számát, a nulla követelményeit, a földelés elrendezését és a fázisegyensúlyt.
5. Határozza meg a kimeneti követelményeket.A szükséges szabályozott feszültséget és a megengedett tűréshatárt a beszerzés előtt meg kell adni.
6. Tekintse át a védelmi és bypass opciókat.A karbantartási és hibakezelési követelményeket a specifikációnak tartalmaznia kell.
7. Ellenőrizze a telepítési feltételeket.A hőmérséklet, a páratartalom, a por, a szellőzés, a tengerszint feletti magasság, a beltéri/kültéri elhelyezkedés és a karbantartási hely befolyásolhatja a berendezés kiválasztását.

Az ipari feszültségstabilizáló megoldásokat összehasonlító vásárlók számára hasznos referenciapont az SCR statikus AVR technológia és a hagyományos szervo alapú szabályozás közötti különbségtétel. A megfelelő választás a kívánt reakciótól, a terhelési jellemzőktől, a környezeti feltételektől, a szolgáltatási stratégiától és a rendszer teljes kialakításától függ.

Milyen működési előnyökre számíthatnak a vállalkozások?

A nagy kapacitású AVR értéke túlmutat a feszültség egyszerű megváltoztatásán. Megfelelő méretezés és telepítés esetén a feszültségszabályozás egy szélesebb stratégia részét képezheti az elektromos konzisztencia javítására.

A lehetséges működési előnyök a következők:

• Konzisztensebb feszültségfeltételek az utánfutó berendezésekhez.
• Csökkentett kitettség a feszültségingadozásoknak a szabályozó tervezett működési tartományán belül.
• Gyors elektronikus reakció a mechanikusan beállított szabályozórendszerekhez képest.
• Kisebb függőség a mozgó mechanikus beállító alkatrészektől.
• Továbbfejlesztett alkalmasság folyamatosan működő ipari rendszerekhez.
• Strukturáltabb megközelítés az energia-minőségi követelmények kezeléséhez.

Az AVR azonban nem helyettesíti univerzálisan más energiaminőségű berendezéseket. A feszültségszabályozás, a túlfeszültség-védelem, a harmonikus szűrés, a teljesítménytényező-korrekció, a tartalék tápellátás és a szünetmentes tápegységek különböző elektromos problémákat oldanak meg. A teljes projektértékelésnek meg kell határoznia, hogy valójában mely funkciókra van szükség.

Gyakran Ismételt Kérdések

Mit jelent az 500kVA statikus AVR-ben?

Az 500 kVA az AVR névleges látszólagos teljesítményét jelenti. A gyakorlatban használható terhelés függ a berendezés konfigurációjától, a teljesítménytényezőtől, az üzemi feltételektől, a terhelés típusától és a gyártó által megadott határértékektől.

Miért használjunk SCR technológiát a mechanikus szervorendszer helyett?

Az SCR technológia félvezető kapcsolást használ, nem pedig motoros mechanikus beállítást. Ez gyors elektronikus szabályozást biztosít, és csökkenti a mechanikai kopást, így a statikus szabályozás vonzóvá válik a dinamikus elektromos terhelésű alkalmazásokban.

Minden gyárban megfelelő a 3 fázisú 500 kVA SCR statikus AVR?

Nem. A kapacitás önmagában nem határozza meg az alkalmasságot. A modell kiválasztása előtt a mérnököknek ellenőrizniük kell a bemeneti feszültséget, a kimeneti feszültséget, az ingadozási tartományt, a frekvenciát, a terhelési profilt, a fáziskonfigurációt, a környezeti feltételeket, a védelmi követelményeket és a telepítési helyet.

Mely berendezések számára előnyös a feszültségstabilizálás?

Ipari gépek, CNC-rendszerek, automatizálási berendezések, elektronikus vezérlőrendszerek, kommunikációs berendezések, nyomdagépek és más feszültségérzékeny terhelések hasznosak lehetnek, ha az instabil tápfeszültség befolyásolja a működést.

Milyen információkat kell megadnom, amikor AVR-ajánlatot kérek?

Adja meg a szükséges kapacitást, bemeneti és kimeneti feszültséget, frekvenciát, háromfázisú huzalozási konfigurációt, feszültségingadozási tartományt, terheléstípust, telepítési környezetet, védelmi követelményeket és bármilyen speciális kommunikációs vagy bypass követelményt. A terhelési lista vagy az elektromos egysoros diagram szintén segíthet a mérnököknek a megfelelő konfiguráció meghatározásában.

Következtetés

A 3 fázisú 500 kVA SCR statikus AVRnagy kapacitású háromfázisú feszültségszabályozásra készült, ahol fontos a gyors elektronikus vezérlés és a stabil teljesítményviszonyok. SCR-alapú architektúrája, automatikus szabályozási képessége és ipari méretű kapacitása teszi ezt a technológiát relevánssá a gyártásban, az automatizálásban, a precíziós gépekben és más energiaérzékeny alkalmazásokban. A megbízható projekteredmény érdekében a vásárlóknak értékelniük kell a teljes elektromos környezetet, nem pedig az 500 kVA besorolás alapján választanak AVR-t. Ha nagy teljesítményű feszültségstabilizációs projektet tervez, és segítségre van szüksége a megfelelő konfiguráció megerősítéséhez,lépjen kapcsolatba velünka KTAC-nál, hogy megvitassák feszültségigényeit, terhelési jellemzőit, telepítési feltételeit és alkalmazási igényeit.
