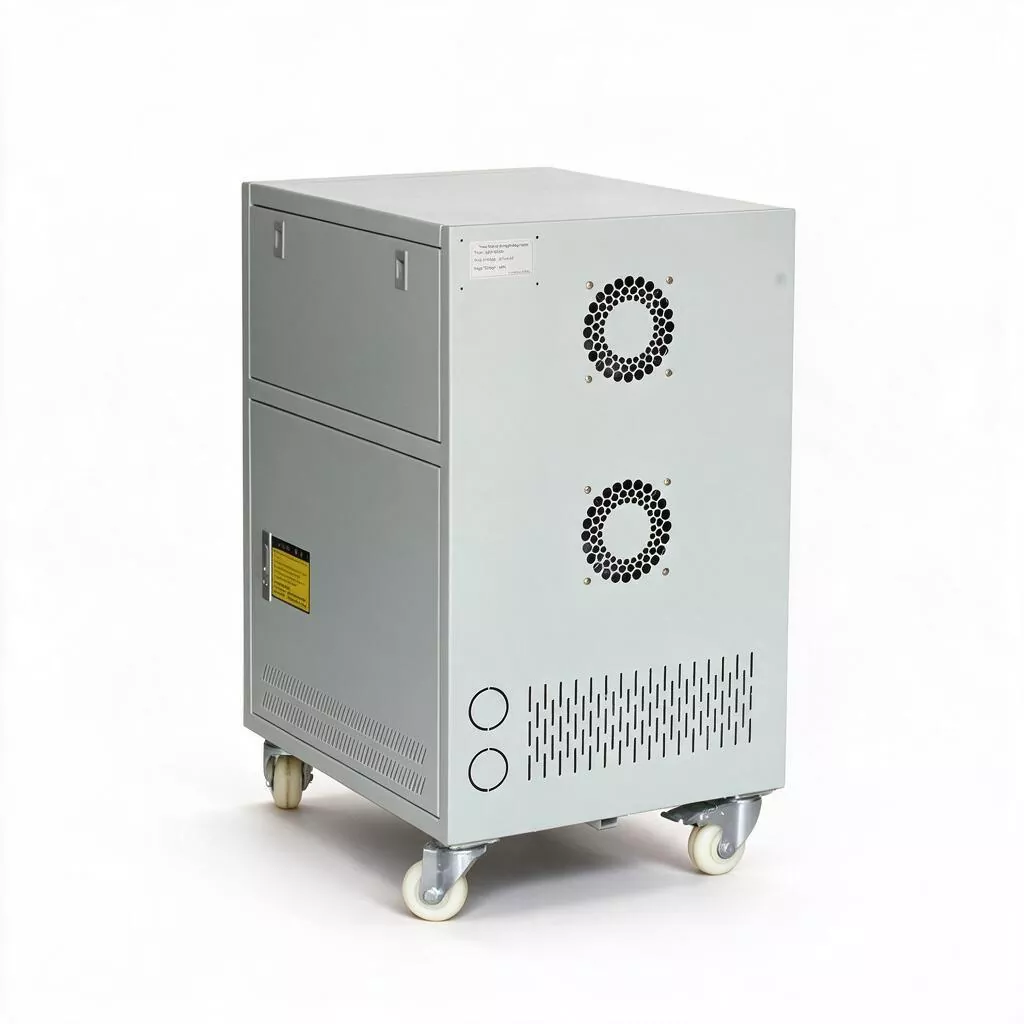

3 fázisú 20 kVA szervomotoros AVR

A modern gyártásban folyó verseny nagyrészt az Overall Equipment Efficiency (OEE) versenye. Az OEE-t befolyásoló számos tényező közül az energiaminőséget gyakran figyelmen kívül hagyják, mégis gyakran ez a fő felelős a nem tervezett leállások mögött.

A feszültségcsökkenések megzavarhatják a PLC vezérlőprogramjait, és riasztást válthatnak ki a szervohajtásokban; a tartós magas feszültség felgyorsítja a motorszigetelés öregedését és lerövidíti a VFD DC-busz kondenzátorok élettartamát; a háromfázisú kiegyensúlyozatlanság pedig a motor nyomatékának hullámzását okozza, ami veszélyezteti a megmunkálási pontosságot.

A belépő szintű 10 KVA vagy a közepes 15 KVA modellekhez képest a 3 fázisú 20 KVA szervomotoros AVR nem csak a nagy bekapcsolási áramokat (tipikusan a névleges áram 5-7-szeresét) képes kezelni, amelyek az induktív terhelések (például motorok és kompresszorok) indításához kapcsolódnak, hanem – független háromfázisú terhelésszabályozásának köszönhetően biztosítja az egyfázisú feszültségegyensúly gyors helyreállítását. az egész gyártósor zavartalan marad.

Termék paraméter

Milyen előnyei vannak más termékekkel szemben?

A rendszerkompatibilitás szempontjából a 20 KVA kapacitás körülbelül 30 A névleges áramnak felel meg (3 fázisú 380 V), így tökéletesen illeszkedik a piacon lévő 40 A-es (vagy kisebb) megszakítók és mágneskapcsolók túlnyomó többségéhez, így nincs szükség költséges áramelosztó szekrény-frissítésekre.

Ezenkívül a 3 fázisú 20 KVA szervomotoros AVR pontosan ugyanazokkal a méretekkel (500 × 380 × 670 mm) és tömeggel (82 kg) rendelkezik, mint a 10 KVA és 15 KVA modellek. A lábnyom és a szerkezeti terhelési követelményeknek ez a következetessége lehetővé teszi az ügyfelek számára, hogy nagyobb kapacitásra frissítsenek anélkül, hogy megváltoztatnák meglévő elrendezésüket, ugyanakkor elegendő teljesítményt biztosítanak ahhoz, hogy a jövőben még egy vagy két gépet lehessen beépíteni.

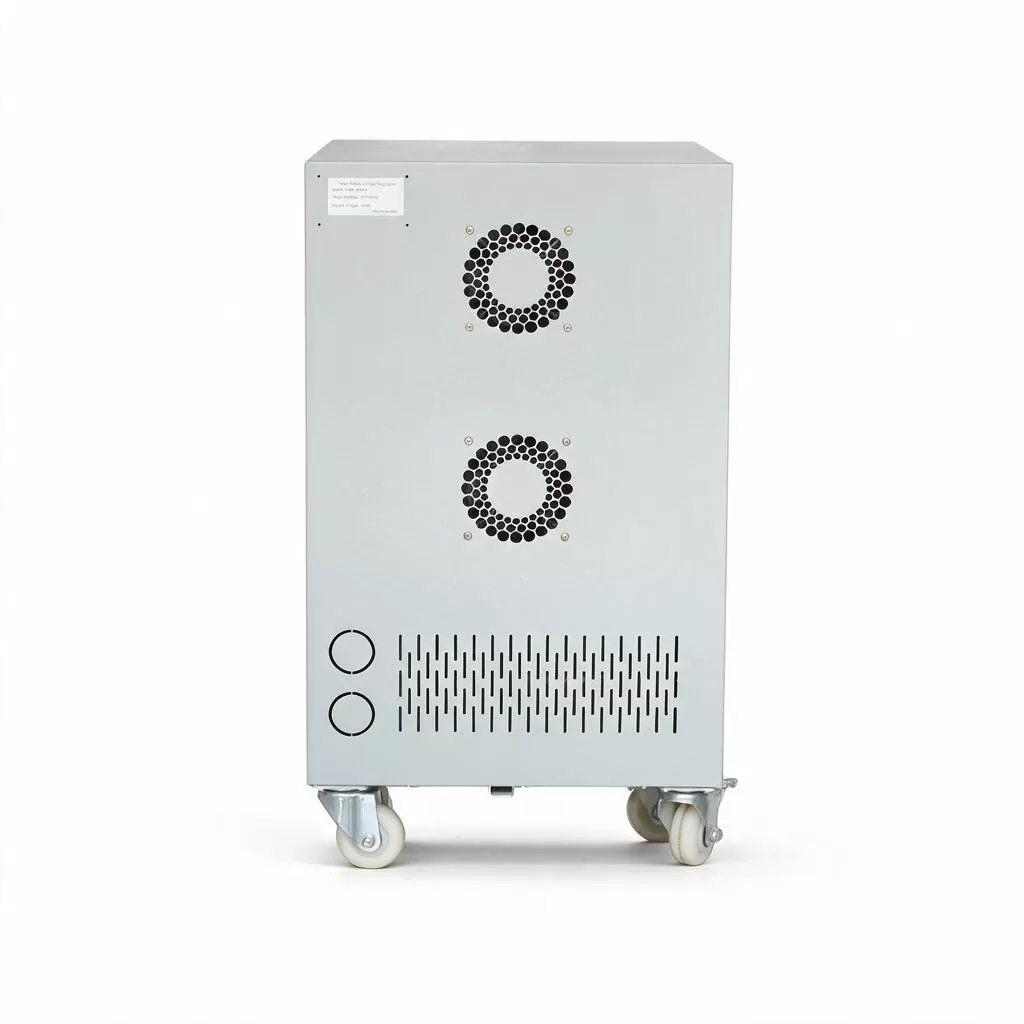

A 3 fázisú 20 KVA szervomotoros AVR örökölte a szervomotor szerkezetének rejlő előnyeit: nagy ütésállóságot, mentességet a törékeny teljesítményelektronikával kapcsolatos kockázatoktól, valamint az alacsony költségű, egyszerű szénkefe cserét. Az intelligens hőmérséklet-szabályozott ventilátorral és többrétegű védelmi rendszerrel felszerelt modellt folyamatos, 24 órás, három műszakos gyártási környezetekhez tervezték, így különösen alkalmas olyan összeszerelősoros műveletekre, amelyek nagy áramellátási folyamatosságot igényelnek.

Főbb jellemzők

1. Optimális kapacitás pozicionálás

A 20 KVA névleges teljesítmény pontosan kitölti a 15 KVA és 30 KVA modellek közötti piaci rést. Körülbelül 15-18KW összteljesítményű terheléscsoportok esetén a 20KVA-s egység ésszerű 10-15%-os árrést biztosít. Ez lehetővé teszi, hogy könnyen kezelje a motor indítási túlfeszültségeit, miközben elkerüli a túlzott kapacitás miatti alacsony terhelésű zónában történő működés hatékonyságát, biztosítva, hogy a stabilizátor egyenletesen működjön a csúcshatékonysági tartományon belül (60–80%-os terhelés).

2. A termelés folytonosságának biztosítása

Széles, ±20%-os bemeneti feszültségtűréssel rendelkezik; a stabilizátor stabil kimenetet tart fenn akkor is, ha a hálózati feszültség 304 V-ra esik, vagy 456 V-ra emelkedik. Egy másodpercnél rövidebb válaszidővel hatékonyan mérsékli a zivataros évszakok feszültség-villogását és a nehéz berendezések kapcsolása okozta feszültségingadozásokat, minimalizálva az áramellátás megszakadásának kockázatát.

3. Független háromfázisú szabályozás

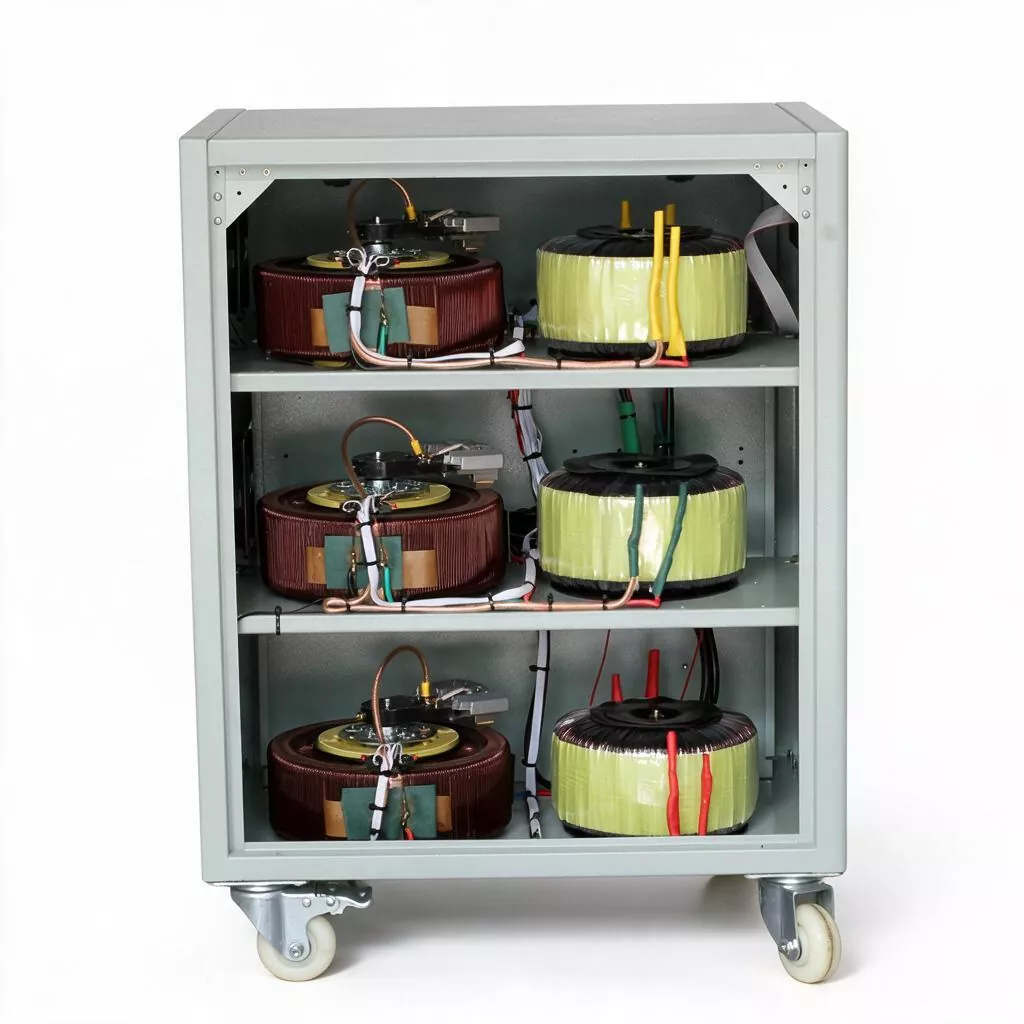

A vegyes terheléseket – például egyfázisú világítást és konnektorokat, valamint háromfázisú tápegységet – magában foglaló gyári forgatókönyvekre tervezték, független fázismintavételi és vezérlési technológiát alkalmaz. Még a fázisok közötti jelentős terhelési kiegyensúlyozatlanság esetén is stabilizálja az egyes fázisfeszültségeket a szükséges pontossági tartományon belül, megelőzve a precíziós vezérlőkártyák károsodását a nullapont eltolódásából eredő túlfeszültség miatt.

4. Nagy tartósságú kivitel

Ipari minőségű A osztályú szigetelőanyagokból készült, dielektromos meghibásodás nélkül ellenáll a 2000 V/1 perc AC feszültségnek. <60°C-os nettó hőmérséklet-emelkedésével és beépített intelligens kényszerlevegős hűtőrendszerével hosszú távon stabilan működik -5°C és 40°C közötti környezeti hőmérsékleten és 90% alatti páratartalom mellett, így alkalmas magas hőmérsékletű, magas páratartalmú környezetben, például fröccsöntő műhelyekben, öntödékben és földalatti áramelosztó helyiségekben.

5. Moduláris karbantartás

A szénkefék az egyedüli fogyó alkatrészek; a csere egyszerű és olcsó (nem kell szétszerelni a teljes egységet). A vezérlőkártya dugaszolható csatlakozókat használ, ami jelentősen csökkenti a hibaelhárítási és javítási időt. Az egység tervezett élettartama meghaladja a 15 évet, ami hosszú távon jóval alacsonyabb teljes tulajdonlási költséget jelent, mint az elektronikus feszültségstabilizátoroké.

6. Plug-and-Play

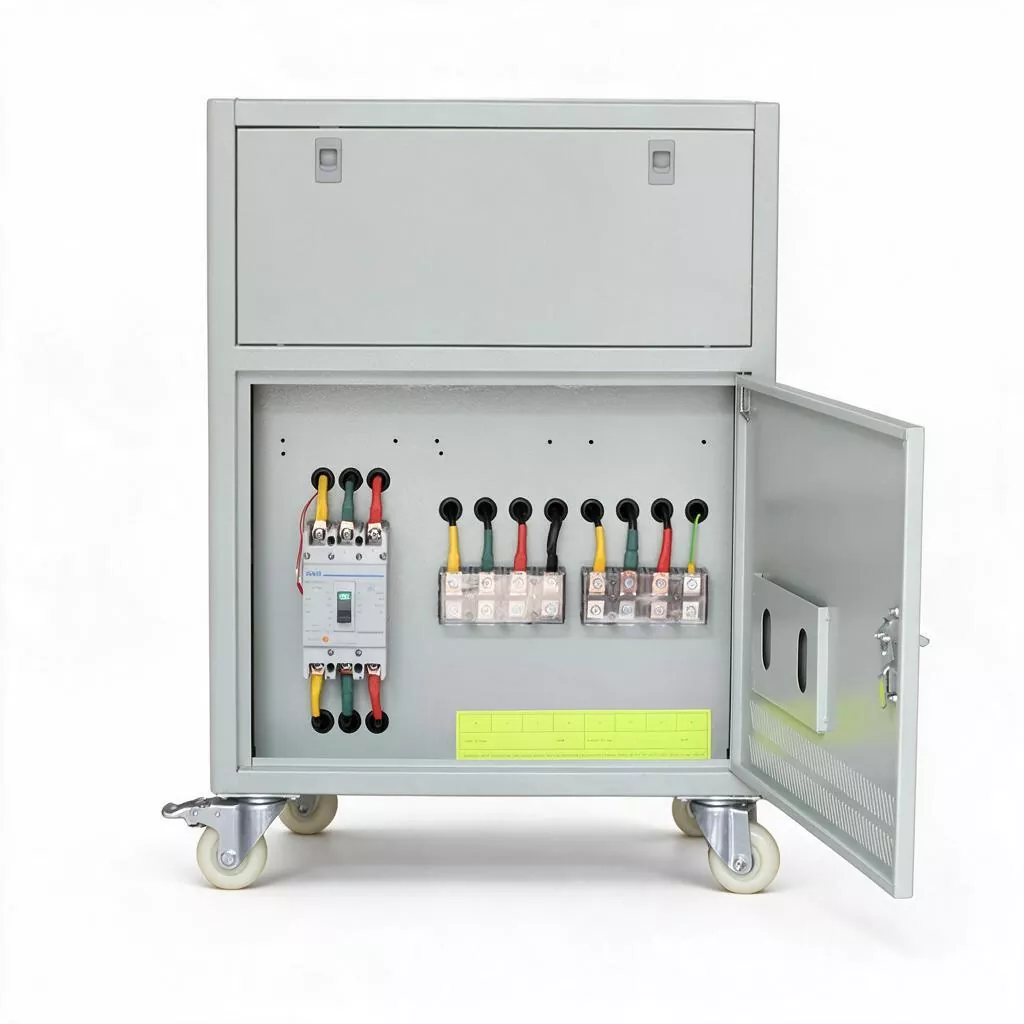

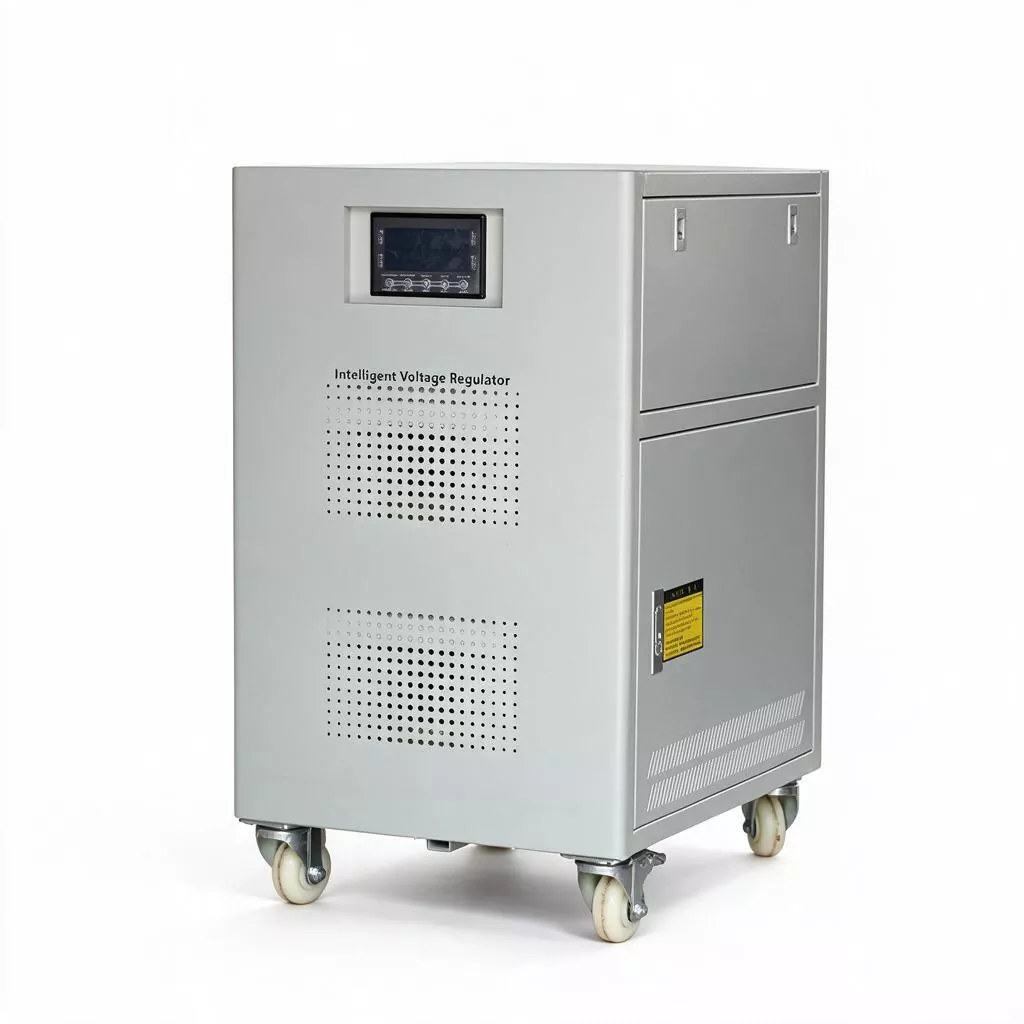

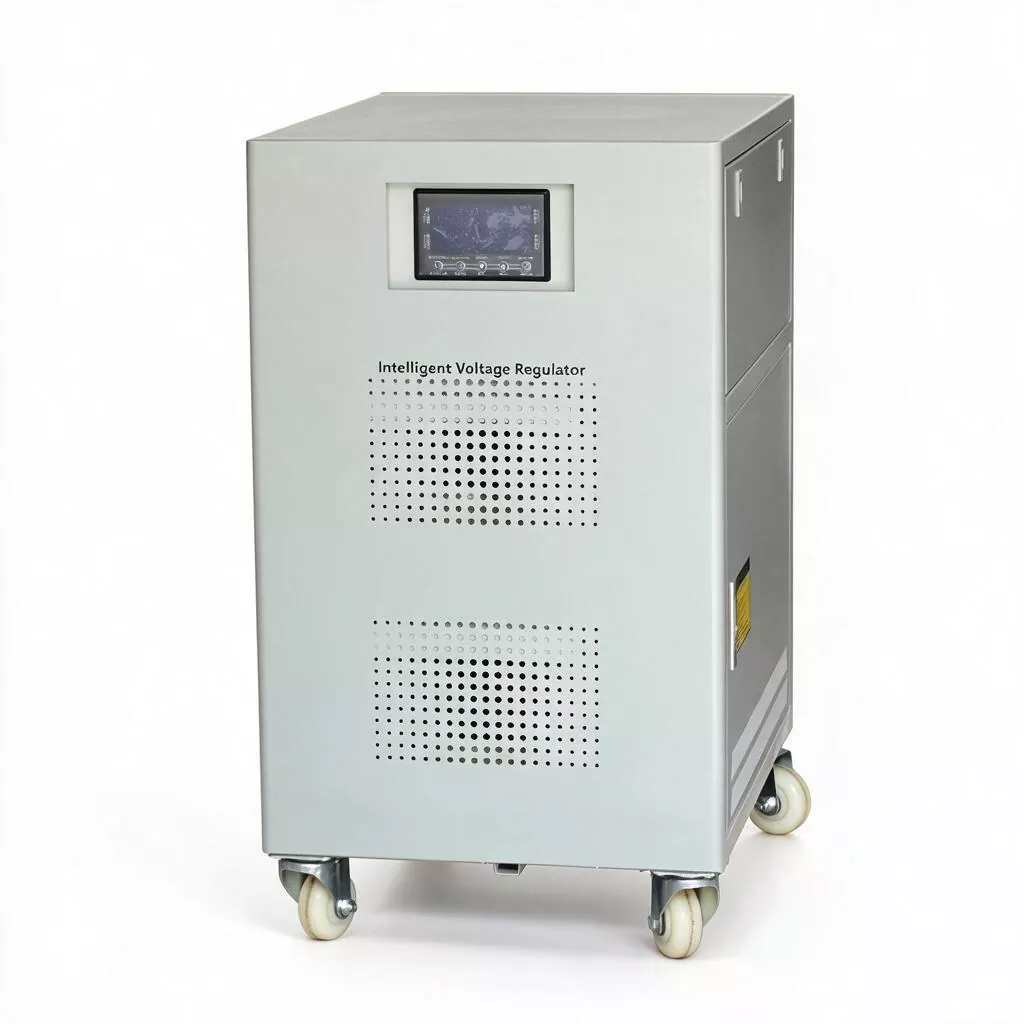

Szabványos háromfázisú négyvezetékes kábelezéssel (A/B/C/N/PE), és támogatja a kétfrekvenciás működést (50/60 Hz). A 3 fázisú 20KVA szervomotoros AVR kompatibilis a dízel generátorkészletekkel, az UPS rendszerekkel és a különféle változtatható frekvenciájú meghajtók (VFD) bemeneti fokozataival. A digitális LED-panel a fázisfeszültségek intuitív megjelenítését teszi lehetővé, megkönnyítve a gyors helyszíni ellenőrzést.

Termék alkalmazások

1. Kis és közepes méretű gyártósorok: Stabil teljesítményt biztosít a CNC esztergagépek, marógépek, megmunkáló központok, kis sajtoló sorok és automatizált összeszerelő sorok számára, biztosítva a megmunkálási pontosságot és fenntartva a gyártási ciklusidőket.

2. Nagy épületgépészeti berendezések: Alkalmas fő felvonópadokhoz, központi légkondicionáló hűtőegységekhez, tűzoltó szivattyúkhoz és szellőzőrendszerekhez sokemeletes irodaházakban, bevásárlóközpontokban és kórházakban; megakadályozza a lift beszorulását vagy a hűtőrendszerek feszültségingadozások okozta védőleállását.

3. Csomagoló- és élelmiszeripari gépek: Feszültségstabilizáló védelmet kínál az olyan berendezések számára, amelyek gyakori indítási-leállítási ciklusokon mennek keresztül – például párnacsomagoló gépek, töltőgépek, tömítőgépek és sütők –, ezáltal meghosszabbítja a kontaktorok és a motorok élettartamát.

4. Lézeres és fémlemez feldolgozás: Tiszta áramellátást biztosít a lézer- és plazmavágó gépek CNC vezérlőegységeinek és segédgázszivattyúinak, megelőzve a nagyfeszültségű leállást vagy a vágásminőségi problémákat.

5. Kommunikációs aggregációs helyiségek: A kapcsolóüzemű tápegységek és a precíziós légkondicionáló egységek bemeneti szakaszában telepítik a regionális aggregációs helyiségekben és a szélső adatközpontokban, hogy megakadályozzák a kommunikációs berendezések feszültség-anomáliák által okozott leállását.

6. Vizsgáló és ellenőrző berendezések: Stabil feszültségreferenciát biztosít az egyetemi laboratóriumokban és minőségellenőrző központokban működő környezeti vizsgálókamrák, dinamométerek és nagy teljesítményű töltés/kisütés tesztelők számára, biztosítva a vizsgálati adatok megismételhetőségét.

Testreszabási szolgáltatások

A KTAC támogatja az OEM/ODM szolgáltatásokat, beleértve a külső színek testreszabását, a csomagolási módszereket, a bemeneti/kimeneti feszültségtartományokat és a speciális funkciómodulokat (például EMI-szűrőket, villámvédelmi eszközöket és RS232/RS485 felügyeleti interfészek). Személyre szabott megoldásért forduljon hozzánk.

GYIK

1. Hogyan állapíthatom meg, hogy a berendezésem 20 kVA-t igényel 15 kVA helyett?

Számítsa ki az összes egyidejűleg működő berendezés összteljesítményét (kVA), és vegye figyelembe a legnagyobb egyedi motor indító túlfeszültségét. Ha a teljes üzemi teljesítmény 12 kVA és 15 kVA közé esik – és nagy motorokat vagy gyakran induló és leállító berendezéseket foglal magában –, akkor a 20 kVA-s modellt ajánljuk a megfelelő belmagasság biztosítása érdekében. Ha a teljes teljesítmény folyamatosan 10 kVA alatt marad, a 15 kVA-s modell elegendő. Ingyenes terhelésszámítási munkalapot tudunk biztosítani.

2. Lesz-e probléma, ha a 20 kVA feszültségstabilizátor huzamosabb ideig alacsony terhelésen működik?

Nem. Az SBW sorozat szervomotor feszültségszabályozást alkalmaz, és nem felel meg az elektronikus feszültségstabilizátorokban található "minimális terhelés" követelménynek. Még enyhe, 20–30%-os terhelésnél is 90% felett marad a hatásfok, és az alacsonyabb hőmérséklet-emelkedés valójában segít meghosszabbítani a szénkefék és a transzformátor élettartamát.

3. A független háromfázisú szabályozás teljesen megoldja a háromfázisú egyensúlyhiány problémáit?

Igen. A 3 fázisú 20KVA szervomotoros AVR minden fázisra külön-külön végzi a feszültségmintavételezést és a kompenzációs szabályozást, így ±3%-os pontossággal stabilizálja az egyes fázisok kimeneti feszültségét. Azonban vegye figyelembe, hogy a feszültséget szabályozza, nem pedig az aktív energiaelosztást; ha a háromfázisú terhelési áram erősen kiegyensúlyozatlan (pl. 50% feletti különbség), javasoljuk a terheléselosztás optimalizálását.

4. Hogyan működik a berendezés bypass funkciója?

Belső túlterhelés, rövidzárlat, túlmelegedés vagy alkatrész meghibásodása esetén a vezérlő áramkör automatikusan átkapcsolja a terhelést a hálózati bypass áramkörre. Ezen a ponton az egység csupán vezetőként működik; Amíg a feszültségszabályozás le van tiltva, a lefelé irányuló berendezések folyamatos áramellátása megmarad. Ezzel egyidejűleg a panel hang- és fényjelzést ad, hogy figyelmeztesse a karbantartó személyzetet.

5. Milyen gyakran kell cserélni a szénkeféket?

A szénkefe élettartama a feszültségingadozások gyakoriságától és a terhelőáram nagyságától függ. Normál működési feltételek mellett átlagos hálózati minőség mellett a normál élettartam körülbelül 3-5 év. Javasoljuk a cserét, ha jelentős kimeneti feszültség-ingadozást észlel, vagy ha a kefe az eredeti hosszának egyharmadára kopott. A csere egyszerű, és 15 percen belül elvégezhető.

6. Kapacitásnövelés céljából párhuzamosan kapcsolhatók-e az egységek?

Két SBW feszültségstabilizátor kimenetének közvetlenül párhuzamos csatlakoztatása nem javasolt. Ha nagyobb teljesítményre van szükség, akkor célszerű SBW-30K, SBW-50K vagy magasabb besorolású modellt választani, illetve egyedi, nagy kapacitású központi feszültségstabilizáló megoldásért forduljon hozzánk.
