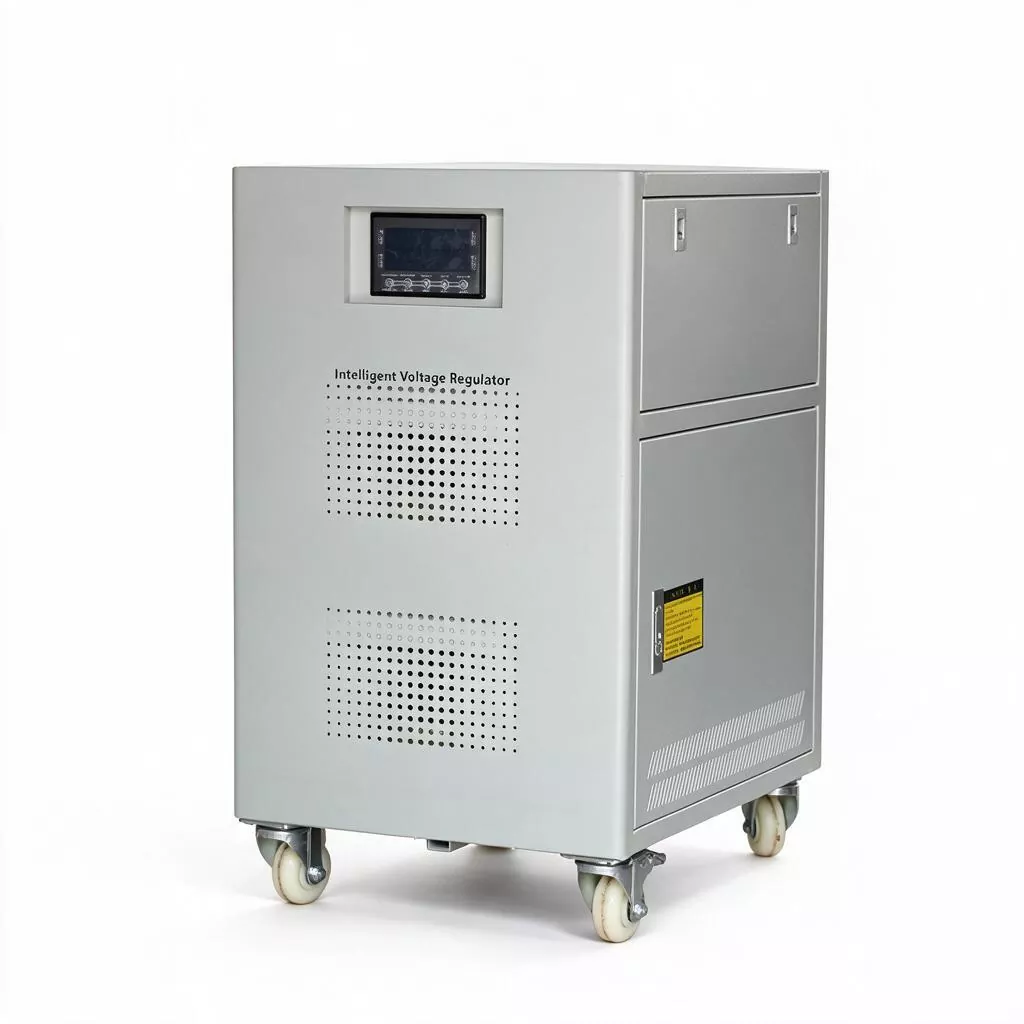

3 fázisú 30 kVA szervomotoros AVR

A gyári főmérnök és a berendezés-karbantartási felügyelő számára az áramellátó rendszer tervezése során a „tér” és a „teljesítmény” mindig olyan egymásnak ellentmondó tényezők párja, amelyek alapos mérlegelést igényelnek. Főleg a városi ipari parkokban, ahol szűkös a terület, a gyárépületek építése során gyakran rögzítik az elosztó helyiség területét, és az ezt követő mélyépítési költségek rendkívül magasak és hosszadalmasak.

A 3 fázisú 30KVA szervomotoros AVR hatékonyan képes megoldani ezt a problémát. Pontosan azonos alvázmérettel, azonos beépítési alapfurat-pozíciókkal, valamint azonos bejövő és kimenő csatlakozók elrendezéssel rendelkezik a kisebb kapacitású SBW-20KVA-val, de nagyobb méretű kompenzáló transzformátort és feszültségszabályozó tekercset tartalmaz. A névleges kimeneti teljesítmény 20KVA-ról 30KVA-ra nő.

Ez azt jelenti, hogy amikor a gyártósort 15-18 kW-os terhelésről 22-27 kW-os terhelésre frissítik, nem kell felvennie a kapcsolatot az építő csapattal a falak ledöntése és a lyukak fúrása miatt, nem kell újra elkészítenie az elosztószekrény alapozási acélrudait, és nem kell aggódnia amiatt, hogy az eredeti be- és kimenő kábelek nem túl rövidek-e. Csak húzza ki a 20 KVA-s teljes gépet, tolja a helyére 30 KVA-ként, és csatlakoztassa újra a kábeleket, hogy befejezze a "kapacitásugrásszerű" frissítést.

Termék paraméter

A teljesítmény előnyei

A 30KVA névleges teljesítmény kb. 46A névleges áramnak felel meg (háromfázisú 380V), amely lefedi a kis- és közepes gyárak teljes szerelősorát, a nagy csavaros légkompresszorokat (37KW szint), a 200-300 tonnás fröccsöntő gépek fűtését és hidraulikus rendszereit, valamint nagy teljesítményű irodaházak központi klímaberendezését.

A motor indítóárama elérheti a névleges áram 7-8-szorosát. A hagyományos elektronikus feszültségstabilizátorok hajlamosak a hibák megkerülésére vagy a pillanatnyi túláram miatti károsodásra. Míg az SBW-30KVA elektromágneses indukciós szervoszabályozást alkalmaz, nem áll fenn a teljesítmény félvezető eszköz túláram leállásának veszélye. Transzformátor- és szénkefe-alkatrészei rendkívül erős rövid távú túlterhelési képességgel rendelkeznek, amely nyugodtan megbirkózik a nagymotorok gyakori indítása-leállítása okozta súlyos próbákkal.

Ezenkívül a 3 fázisú 30 KVA szervomotoros AVR háromfázisú, fázisról fázisra független szabályozási technológiát alkalmaz. Még nagy terhelésű körülmények között is, ahol a háromfázisú áram kiegyensúlyozatlan, ±3%-os pontossággal tudja stabilizálni az egyes fázisok kimeneti feszültségét. Az intelligens hőmérséklet-szabályozott ventilátor a kiváló minőségű A-szintű szigetelőrendszerrel kombinálva biztosítja a folyamatos, 24 órás működést teljes terhelés mellett 40 ℃-os környezetben, így valóban "ipari minőségű nagy teherbírású játékos".

Főbb jellemzők

1. Ultra-nagy teljesítménysűrűség

A külső méretek 500×380×670mm, pontosan megegyeznek a 20KVA-s modellel, de 50%-os kapacitásnövekedéssel. A teljesítménysűrűség iparágvezető, különösen alkalmas felújítási és korszerűsítési projektekhez olyan elosztó helyiségekben, ahol a hely korlátozott és nincs bővítési lehetőség. A beszerelési lyukak és a vezetékek kivezetései egységesek, lehetővé téve a gyors cserét perceken belül.

2. Nagy ütési terheléstűrés

Kifejezetten induktív terhelésekhez, például nagy teljesítményű motorokhoz, kompresszorokhoz és hidraulikus szivattyúkhoz optimalizált 3 fázisú 30 KVA szervomotoros AVR kioldás vagy megkerülés nélkül ellenáll a névleges áramot nyolcszorosan meghaladó rövid távú ütési áramoknak, biztosítva a nagy terhelésű berendezések zökkenőmentes indítását és elkerülve az indítási feszültségesés okozta termelési megszakításokat.

3. Hosszú távú stabilitás nagy terhelési körülmények között

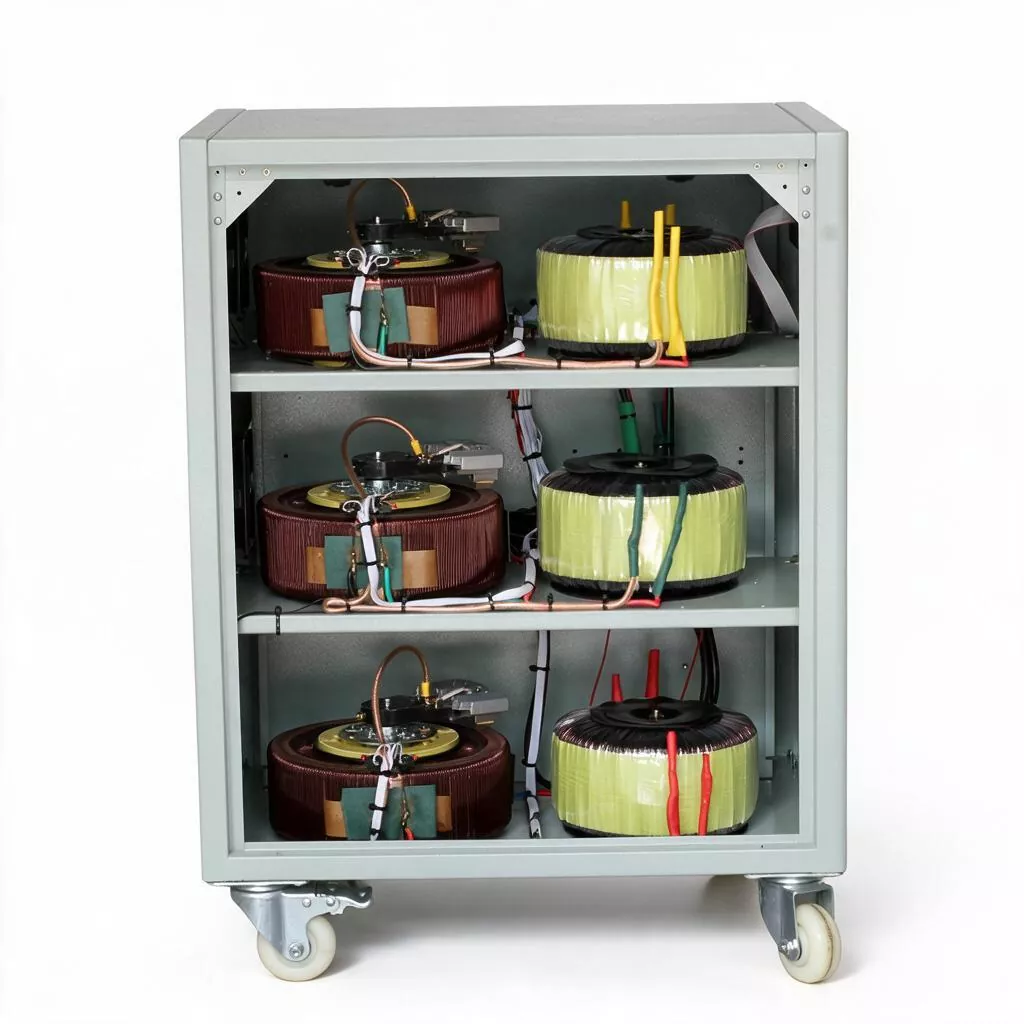

Megvastagított kompenzációs transzformátortekercsek és nagyobb méretű kefekomponensek használatával a névleges áramterhelhetőség 46A-re nő, alacsonyabb hőtermelés mellett. A nettó hőmérséklet-emelkedés kevesebb, mint 60°C, és kényszerlevegős hűtési rendszerrel kombinálva folyamatos háromműszakos műveleteket tud végezni magas hőmérsékletű és poros ipari környezetben.

4. Független háromfázisú, nagy pontosságú szabályozás

A mintavevő áramkör függetlenül érzékeli és meghajtja az egyes fázisfeszültségeket, még akkor is, ha a háromfázisú terhelés súlyosan kiegyensúlyozatlan (például nagy mennyiségű egyfázisú világítás és háromfázisú tápellátás egyidejű csatlakoztatása), függetlenül stabilizálni tudja az egyes fáziskimeneteket ±3%-on belül, hogy hatékonyan védje a feszültségérzékeny PLC-ket, szervo hőmérséklet-szabályozó műszereket és precíziós készülékeket.

5. Nagy megbízhatóságú elektromágneses topológia szerkezet

A teljesen elektromos feszültségstabilizátoroktól eltérően ez a gép szervomotor + oszlop típusú feszültségszabályozó szerkezettel rendelkezik, sebezhető tápkapcsoló eszközök nélkül, erős villámlökéssel szemben, és alkalmas távoli ipari területekre, ahol rossz a hálózati minőség (súlyos harmonikusok, drasztikus feszültségingadozások). A tervezett élettartam meghaladja a 15 évet, rendkívül alacsony meghibásodási arány mellett a teljes élettartam alatt.

6. Átfogó rendszerszintű védelem és bypass

Integrált hatrétegű védelem, beleértve a túlterhelést, a túlfeszültséget, az alacsony feszültséget, a rövidzárlatot, a túlmelegedést és a fáziskiesést, valamint a beépített mechanikus/elektromos kettős bypass funkciókat. Belső anomália esetén automatikusan zökkenőmentesen átkapcsol közvetlen tápellátásra a hálózatról, biztosítva, hogy a kritikus terhelések soha ne legyenek kikapcsolva, miközben a panel hangos és vizuális riasztási jelzéseket bocsát ki.

7. Rugalmas interfész bővítési lehetőség

A standard konfiguráció tartalmazza a digitális LED háromfázisú feszültségkijelzőt; Az opcionális RS485 kommunikációs interfész, amely támogatja a Modbus-RTU protokollt, csatlakoztatható gyári DCS-rendszerekhez vagy energiagazdálkodási platformokhoz (EMS), lehetővé téve a távfelügyeletet, a feszültségtrend rögzítését és a hibajelzést.

Termék alkalmazások

1. Központosított áramelosztás menedzsment kis- és közepes méretű gyárak számára: A műhely fő bejövő szekrényébe telepítve a teljes gyártósor (numerikus vezérlésű gépcsoportok, hegesztőberendezések, emelőberendezések) központosított feszültségstabilizálását biztosítja, javítva a teljes műhely áramminőségét.

2. Nagyméretű fröccsöntő és présöntő ipar: Stabil tápellátást biztosít a 200T-350T fröccsöntő gépek fűtőgyűrűinek és hidraulikus olajszivattyú motorjainak, megakadályozva, hogy a feszültségingadozások ellenőrizetlen fűtési hőmérsékletet vagy instabil befecskendezési nyomást okozzanak, és csökkenti a selejt arányát.

3. Sűrített levegő rendszer: A 37KW-os és az alatti csavaros légkompresszorokkal és dugattyús légkompresszorokkal felszerelve megoldja a nagy áramütés problémáját az indítás során, biztosítva a sűrített levegő rendszer stabil nyomását, valamint védi a kontaktorokat és a hőreléket.

4. Kereskedelmi nagyméretű HVAC rendszer: Alkalmas központi légkondicionáló vízhűtéses egységekhez, hűtőtorony ventilátorokhoz és keringtető vízszivattyúkhoz nagy bevásárlóközpontokban, szállodákban és irodaházakban, stabil feszültségellátást biztosítva a kompresszor túlmelegedés elleni védelmének alacsony feszültség miatti kioldásának elkerülése érdekében.

5. Fémfeldolgozás és lemezalakítás: Tiszta tápellátást biztosít a nagy nyírógépek, hajlítógépek és lyukasztógépek hidraulikus rendszereinek és CNC vezérlőinek, biztosítva a feldolgozás pontosságát és a forma élettartamát.

6. Vízkezelő és kommunális létesítmények: Nagy erőművekben használják vízszivattyúkhoz, levegőztető ventilátorokhoz a szennyvíztisztító telepekben, valamint települési vízelvezető szivattyútelepeken stb., a nyilvános infrastruktúra stabil működésének biztosítása érdekében.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Az SBW-30KVA és a 20KVA pontosan azonos méretűek. Hogyan valósul meg belsőleg a kapacitásbővítés?

A szekrényváz változtatása nélkül a mágneses anyagok optimalizálásával (nagy áteresztőképességű, nagy teljesítményű szilikon acéllemezek felhasználásával) és a tekercselési folyamat javításával növeljük az egységnyi térfogatra eső energiaátalakítási sűrűséget. Ezzel egyidejűleg megerősítjük a hőleadó légcsatorna kialakítását, hogy a hőmérséklet-emelkedés a szabványos tartományon belül maradjon. Ezt a "kis méretű, nagy teljesítményű" kialakítást a kiforrott sorozatgyártású modelleken teljes mértékben igazolták.

2. A gyáram eredetileg 20KVA stabilizátort használt. Most nőtt a terhelés. Kicserélhetem közvetlenül erre a 30KVA-sra?

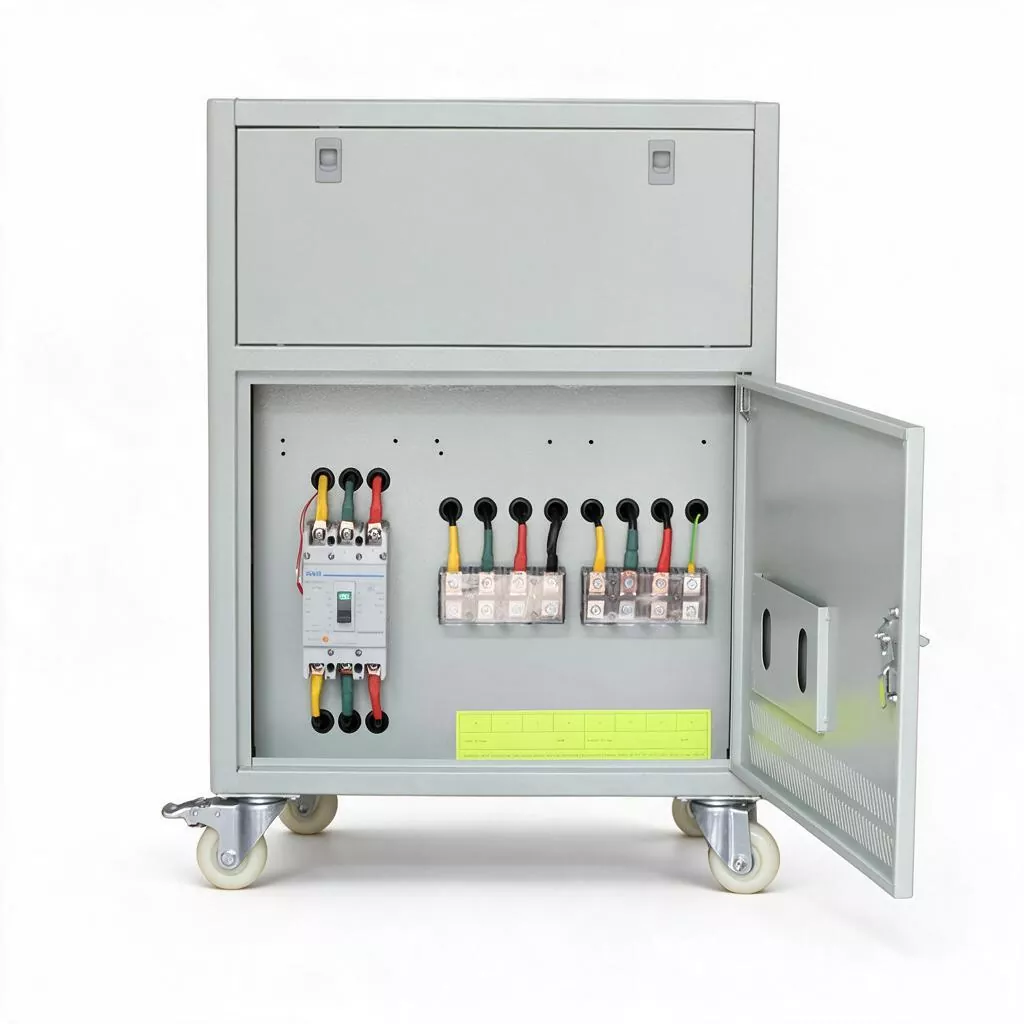

A legtöbb esetben lehetséges. A beépítési alap furat méretei és a bemeneti/kimeneti rézcsíkok közötti távolság pontosan megegyezik. Azonban kérjük, ellenőrizze, hogy az előlapi bejövő kábel és a megszakító specifikációi megfelelőek-e - a 30 KVA névleges árama körülbelül 46 A. Javasoljuk, hogy egy ≥63A-es megszakítót és egy ≥10mm²-es rézmagos kábelt használjon az elülső végén. Technikai csapatunk a csere előtt helyszíni ellenőrzési szolgáltatásokat tud nyújtani.

3. Hogyan kezeli a 30KVA az ütközőáramot nagy motorok indításakor?

A szervomotor típusú feszültségszabályozó lényegében egy nagy, változó transzformátor. Elektromágneses tehetetlensége határozza meg, hogy lehetővé teszi a rövid távú túlterhelést. A szénkefe és a tekercs közötti csúszó érintkező a névleges áram pillanatnyi ütésének többszörösét is kibírja. A vezérlőáramkör késlelteti a döntést, és nem vált ki túláramvédelmet, mint az elektronikus stabilizátor. Amíg az ütközési áram 5 másodpercen belül lecsökken, a stabilizátor normál üzemmódban maradhat.

4. Valóban 96%-os hatásfok érhető el a 3 fázisú 30KVA szervomotoros AVR? Kis terhelés mellett is energiatakarékos?

Igen, teljes terhelés mellett a hatásfok ≥96%. Kis terhelés mellett (40% - 60% terhelési arány) a vasveszteség relatív növekedése miatt a hatásfok enyhén 93% - 95% körülire csökken, de még így is jóval magasabb, mint a hagyományos mágneses telítési stabilizátoroké. Javasoljuk, hogy a terhelési arányt 50% és 80% között tartsa a legjobb általános energiahatékonyság elérése érdekében.

5. Hogyan működik a háromfázisú független szabályozás?

A berendezés belsejében három teljesen független mintavevő transzformátor, vezérlő áramköri lapok és szervomotoros meghajtó mechanizmusok találhatók. Ha az A fázis feszültsége alacsony, csak az A fázis szénkeféjét mozgatják felfelé a kiegészítő nyomás érdekében, míg a B és C fázist egyáltalán nem érinti. Ez biztosítja a háromfázisú kimeneti feszültség teljes lekapcsolási szabályozását. Még ha a felhasználói oldalon lévő háromfázisú terhelés erősen kiegyensúlyozatlan is, a kimeneti oldalon lévő háromfázisú feszültség továbbra is nagy szimmetriát tart fenn.

6. Melyek a berendezések fő napi karbantartási feladatai?

A napi karbantartás nagyon egyszerű: negyedévente ellenőrizze és tisztítsa meg a szénkefe port (porszívóval távolítsa el a szellőzőnyílásból), félévente ellenőrizze, hogy a szénkefe hossza nem kopott-e el a jelölési vonal alatt, és évente egyszer húzza meg a be- és kimenő terminál csavarjait. Az elektrolitkondenzátor kapacitásának rendszeres mérését igénylő elektronikus berendezésekhez képest az SBW sorozat karbantartási volumene és alkatrészköltsége rendkívül előnyös.
