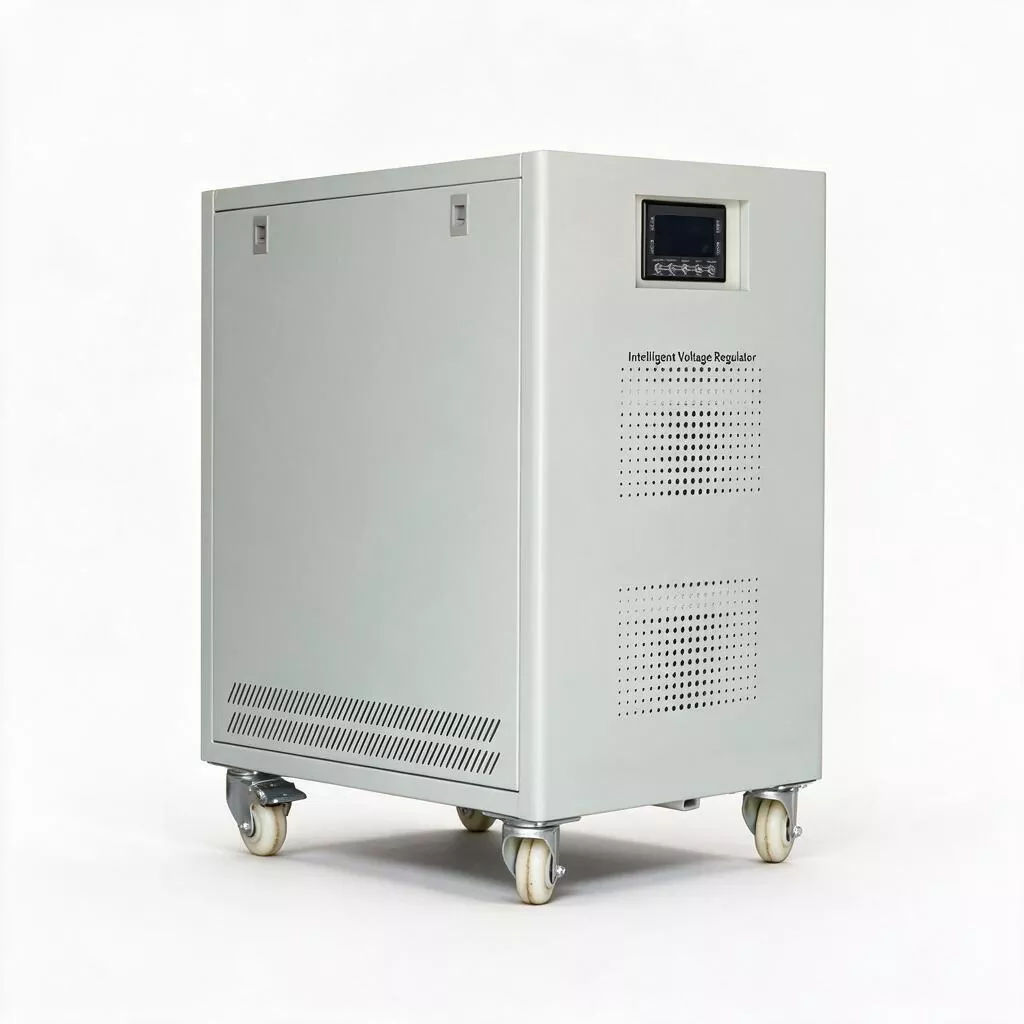

3 fázisú 50 kVA szervomotoros AVR

A modern gyárak és nagy kereskedelmi létesítmények nagyszámú nemlineáris terheléssel vannak megtöltve: frekvenciaváltók, szervo hajtások, UPS, kapcsolóüzemű tápegységek, LED-es világítási meghajtók stb.. Működés közben nagy mennyiségű harmonikus áramot (főleg 5., 7. és 11. harmonikus) állítanak elő.

Ezek a felharmonikusok nemcsak magának a feszültségstabilizátornak a hőtermelését és veszteségét fokozzák, hanem, ami még komolyabb, visszajutnak az elektromos hálózatba, ami további hőmérséklet-emelkedést okoz a transzformátor tekercseiben, a nulla vezeték túlterheléses melegedését, a meddőteljesítmény-kompenzáló kondenzátortelep túláram meghibásodását, sőt a bejövő vezeték főkapcsolójának meghibásodását is okozza.

Ezen túlmenően a háromfázisú terhelések kiegyensúlyozatlansága semleges pont eltolódáshoz vezet, ami a háromfázisú feszültség különböző mértékű eltérését okozza az áramelosztó helyiség kisfeszültségű oldalán, ami kihat a teljes busz összes felhasználójának áramminőségére.

A 3 fázisú 50KVA szervomotoros AVR nem egy egyszerű elektromágneses feszültségszabályozó eszköz:

1. Kétirányú elektromos leválasztás: A transzformátor elektromágneses csatolásának kompenzálásával az SBW-50KVA természetes elektromos szigetelőréteget képez a bemenet és a kimenet között, hatékonyan gyengíti a villámlökéseket és a feszültségcsúcsokat az elektromos hálózat oldaláról, amelyek behatolnak az érzékeny downstream berendezésekbe, és elnyomja a rácsoldali felharmonikus áram injektálásának fordított áramát.

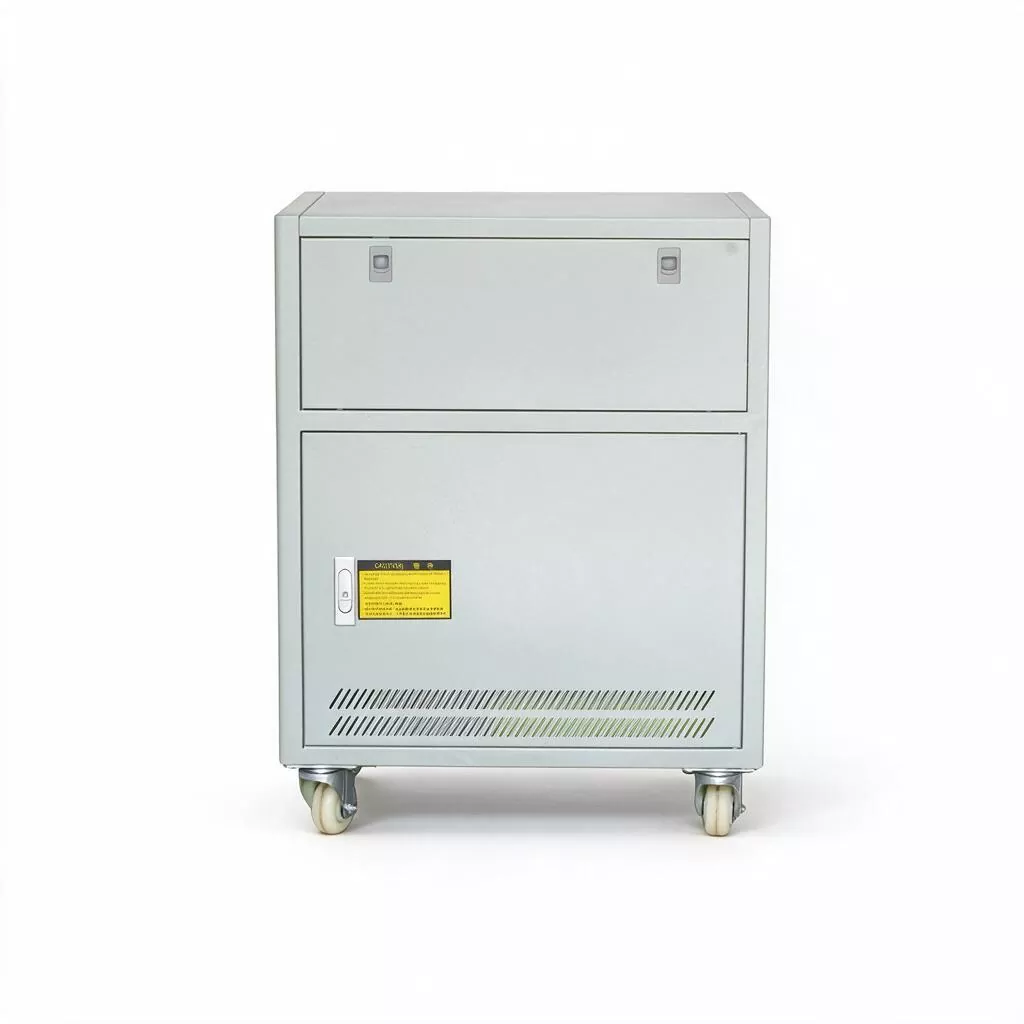

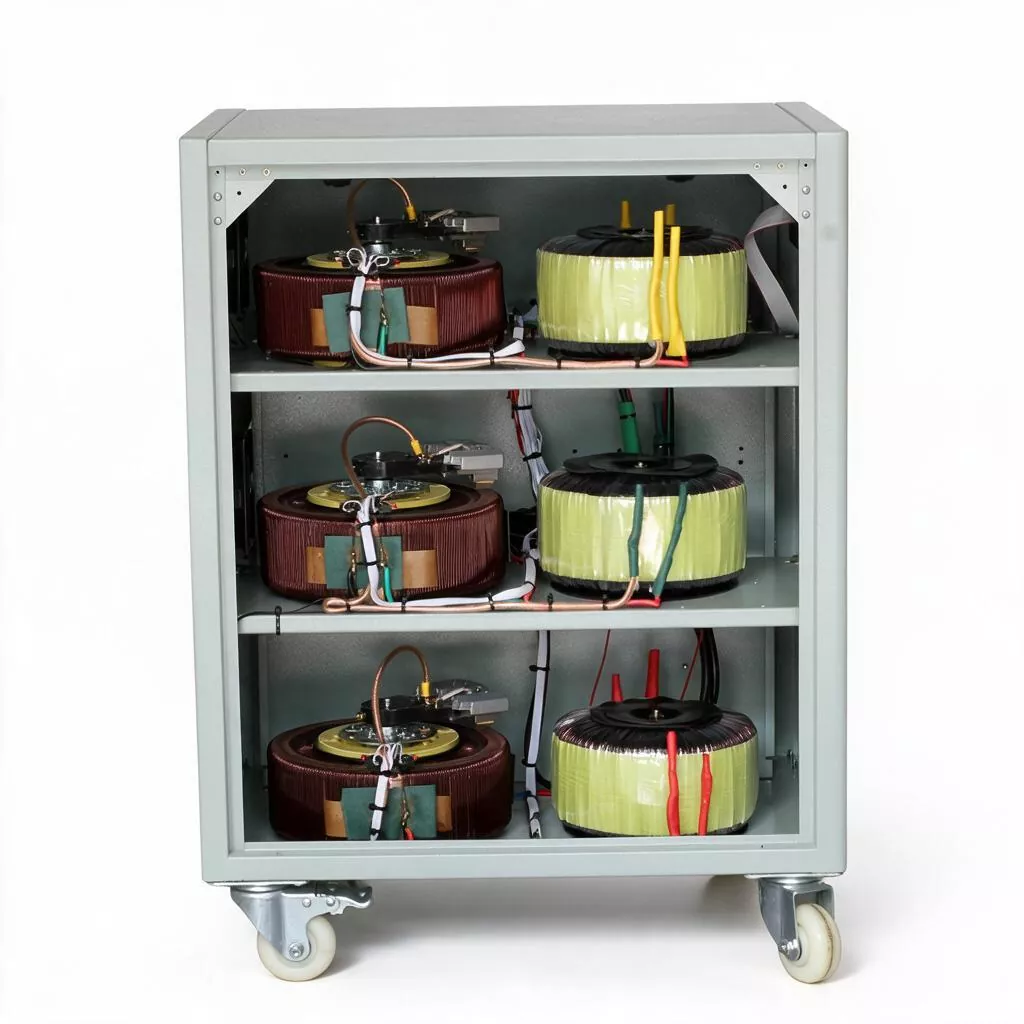

2. Háromfázisú független leválasztási szabályozás: Minden fázis rendelkezik egy független mintavevő, vezérlő és szervo meghajtó áramkörrel. Még akkor is, ha a hátsó oldalon a terhelés erősen kiegyensúlyozatlan (például az A fázis sok egyfázisú világításra és irodai berendezésre, míg a B és C fázis háromfázisú tápra van csatlakoztatva), a feszültségstabilizátor képes stabilizálni a háromfázisú kimeneti feszültséget a pontossági tartományon belül, ezáltal kiküszöböli az aszimmetrikus busz feszültség csökkentésének problémáját, amelyet a transzformátor kisfeszültségű feszültségvesztesége okoz.

3. Magas tolerancia és ütésálló teljesítmény: Az IGBT/SCR-re támaszkodó elektronikus rendszertől eltérően ez a termék elektromágneses indukciós szervoszabályozást alkalmaz, nem hoz létre kapcsolási frekvencia harmonikusokat, és a kimeneti hullámforma torzítási aránya kisebb, mint 0,1%. Ugyanakkor a transzformátor és szénkefe alkatrészei rendkívül nagy rövid távú hőállósággal rendelkeznek, amely nyugodtan megbirkózik a névleges áram többszörösének túlfeszültségével a nagy kompresszorok, ventilátorok és prések indításakor, és nem vált ki könnyen túláram-bypass védelmet, mint az elektronikus berendezések.

4. Rendszerszintű felügyelet és összekapcsolás: A termék RS485 kommunikációs interfészek és száraz érintkezős riasztási jelek számára van fenntartva, amelyek zökkenőmentesen integrálhatók a gyári energiagazdálkodási rendszerbe (EMS) vagy a teljesítményfigyelő rendszerbe (SCADA), lehetővé téve a kulcsparaméterek, például a bemeneti/kimeneti feszültség, a terhelési áram és a belső hőmérséklet valós idejű távoli felügyeletét, valamint az előlapi tápellátással, a TS végponti áramköri megszakítókkal és a TS végponti megszakítókkal. komplett intelligens tápegység garanciarendszer.

Termék paraméter

Főbb jellemzők

1. Kétirányú elektromos energia tisztítás

A kompenzációs transzformátor elektromágneses leválasztási jellemzőjét kihasználva hatékonyan blokkolja a harmonikusok (különösen az 5., 7. és 11. felharmonikusok) fordított átvitelét a terhelési oldalról az elektromos hálózatra, csökkentve a transzformátorok és a meddőteljesítmény-kompenzáló berendezések meghibásodásának kockázatát; ugyanakkor elnyomja a feszültség-villogást és a túlfeszültség-hatást az elektromos hálózat oldalán, tiszta tápellátást biztosítva a precíziós terhelésekhez.

2. Háromfázisú független, nagy pontosságú szabályozás

Fázisonkénti független mintavételi és vezérlési technológiával minden fázisfeszültséget külön érzékel és kompenzál. Még ha a háromfázisú terhelőáram erősen kiegyensúlyozatlan is (kiegyensúlyozatlansági fok > 30%), a kimenő háromfázisú feszültség normál körülmények között továbbra is ±3%-on belül maradhat, alapvetően kiküszöbölve a nullapont-eltolódás okozta biztonsági veszélyeket és többletveszteségeket.

3. Erős rövid távú túlterhelési kapacitás

Az elektromágneses indukciós működési elv alapján természetes túlterhelési ráhagyással rendelkezik, és rövid ideig (≤ 5 másodpercig) ellenáll a névleges áram indítási sokkjának 8-szorosánál, különösen alkalmas gyakori indítás-leállítás ütési terhelésekhez, például nagy teljesítményű frekvenciaváltókhoz, közepes frekvenciájú kemencékhez és nagy emelőberendezésekhez.

4. Nulla harmonikus kimenet

A kimeneti hullámforma egy szabványos szinuszhullám, a hullámforma torzítási aránya < 0,1%, és nem hoz létre további felharmonikusokat. A hagyományos elektronikus feszültségstabilizátorokhoz képest nem injektál nagyfrekvenciás interferenciát az elektromos hálózatba, és különösen alkalmas orvosi, precíziós vizsgálati és kommunikációs helyekre, szigorú elektromágneses környezeti követelményekkel.

5. Redundáns kettős bypass védelem

Kézi/automatikus kettős bypass funkcióval integrálva. Ha a feszültségstabilizátor belső hibája van, vagy rendszeres karbantartás során, az a bypass kapcsolón keresztül zökkenőmentesen átkapcsolhat közvetlen tápellátás üzemmódba, hogy a terhelés soha ne veszítse el az áramot. A karbantartás befejezése után a 3 fázisú 50KVA szervomotoros AVR visszakapcsolható feszültségstabilizáló üzemmódba, és a teljes folyamat nem igényel leállítást.

6. Nagy kapacitású hőleadás és rendkívül hosszú élettartamú kialakítás

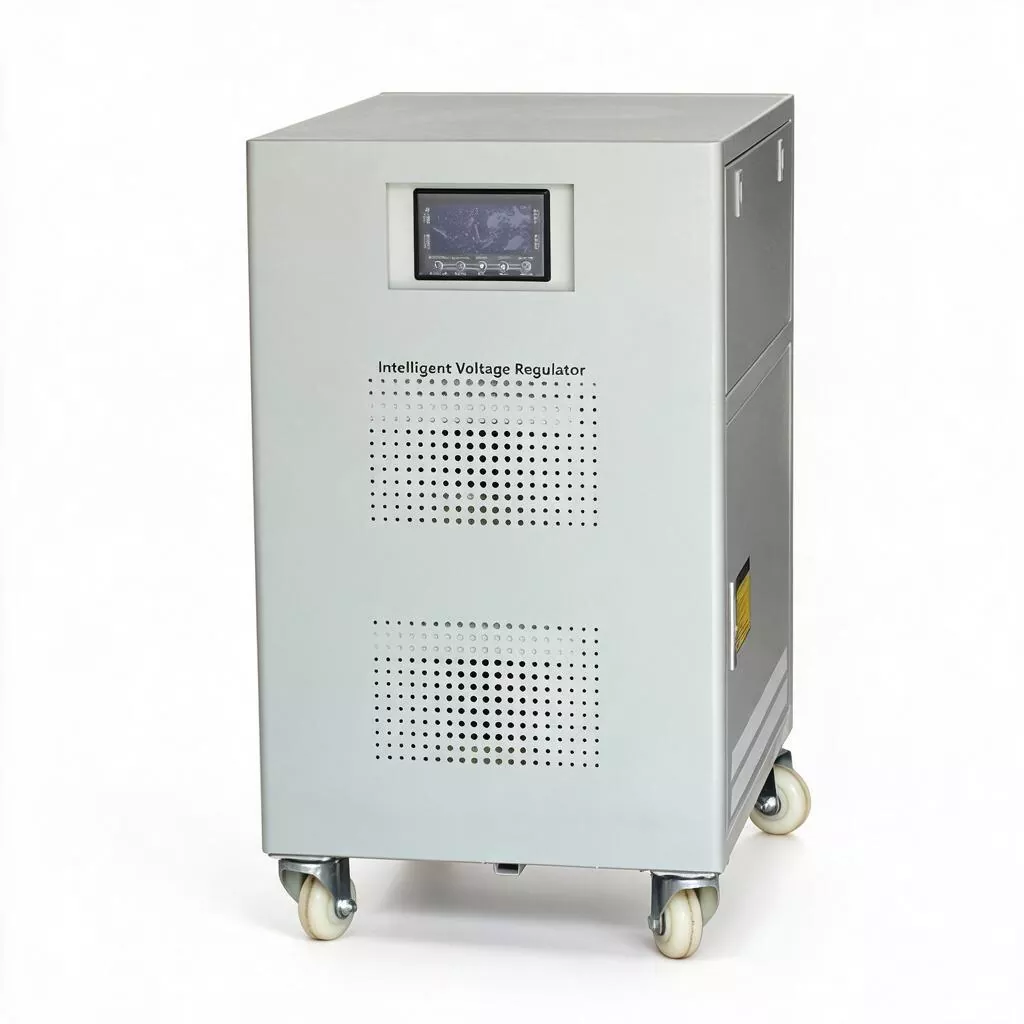

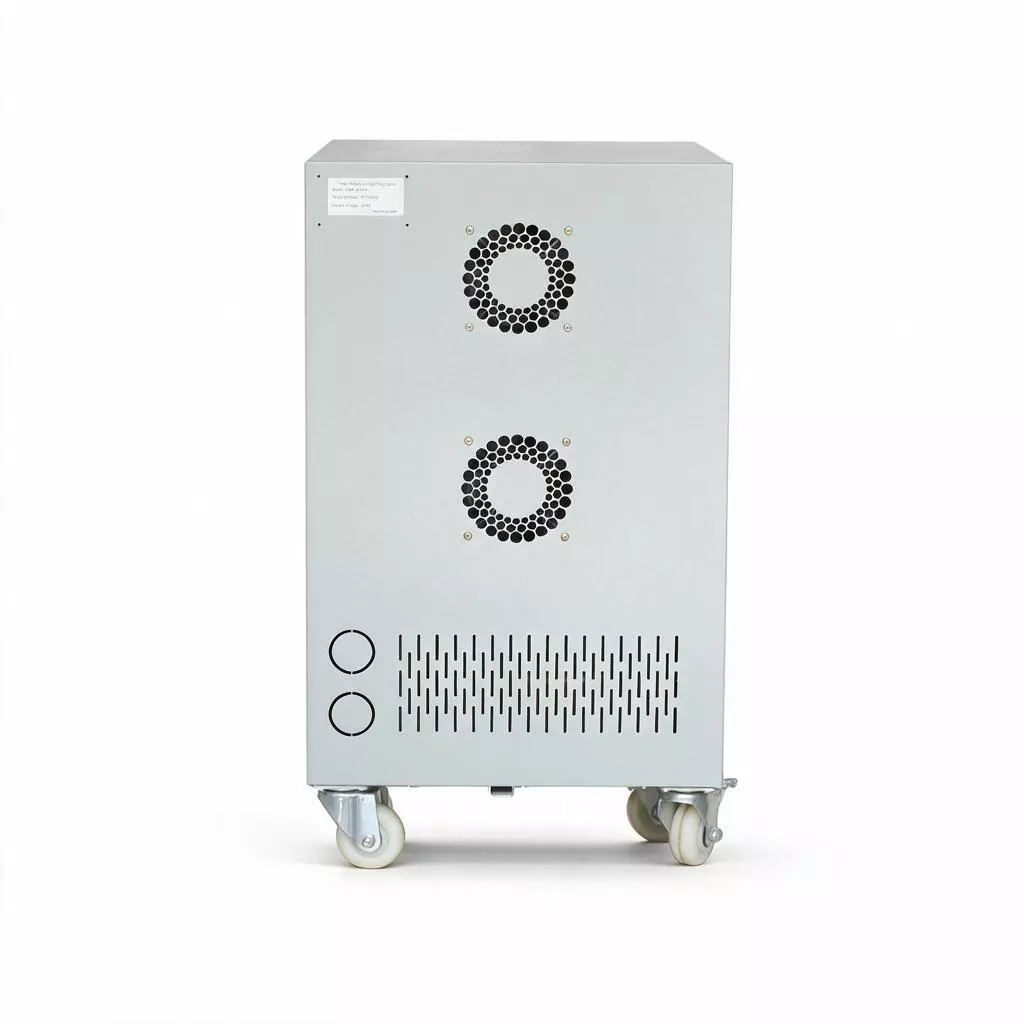

Az 50 KVA szintű hőtermeléshez nagy méretű hűtőbordákat és intelligens hőmérséklet-szabályozott fordulatszám-szabályozó ventilátorokat alkalmaznak annak biztosítására, hogy a teljes terhelésű hőmérséklet-emelkedés < 60 ℃ legyen. Az A-osztályú, magas szigetelési szintű anyagokat és az importált kopásálló szénkeféket választva a teljes tervezési élettartam meghaladja a 15 évet, és az átfogó költség a teljes életciklus alatt sokkal alacsonyabb, mint a hasonló elektronikus feszültségstabilizátoroké.

7. A kommunikáció mély integrálása

A szabványos konfiguráció RS485 kommunikációs interfészt (Modbus-RTU protokoll) és opcionális Profibus-DP vagy Ethernet kommunikációs modulokat tartalmaz. Használható a vezérlőterem háromfázisú feszültségének, áramának, hőmérsékletének és riasztási állapotának valós időben történő leolvasására, lehetővé téve a pilóta nélküli működést és az előrejelző karbantartást.

Termék alkalmazások

1. Precíziós gyártás és csúcsminőségű berendezések: Zéró-harmonikus és rendkívül stabil tiszta tápegységek biztosítása a félvezető-csomagoló- és vizsgálósorokhoz, az SMT forrasztógépekhez és a precíziós formafeldolgozó központok CNC-berendezéscsoportjaihoz, ezáltal javítva a kihozatali arányt.

2. Nagy egészségügyi létesítmények tápegysége: Nagyméretű orvosi képalkotó berendezések, például CT-gépek, MRI (mágneses rezonancia) rendszerek és lineáris gyorsítók feszültségstabilizálására és harmonikus leválasztására használják felsőfokú kórházak radiológiai és nukleáris medicina osztályain, biztosítva a képalkotás minőségét és a berendezések biztonságát.

3. Adatközpontok és szélső számítástechnikai csomópontok: Feszültségstabilizálást és harmonikus szabályozást biztosítanak a kis- és közepes méretű adatszobák és az 5G magkonvergencia adatszobák kapcsolóüzemű tápegységei és precíziós légkondicionáló rendszerei számára, csökkentve az UPS bemeneti harmonikus veszteségeit és meghosszabbítva az akkumulátor élettartamát.

4. Járműgyártó és gépjárműalkatrész-gyártó sorok: Vezérlőszekrényeket és szervohajtási rendszereket biztosítanak hegesztőrobot-munkaállomásokhoz, festőrobotokhoz és nagy bélyegzősorokhoz, hogy biztosítsák a többtengelyes kapcsolódási pontosságot, és elkerüljék a feszültségingadozások okozta hegesztési fröccsenéseket vagy festési hibákat.

5. Nagy kereskedelmi komplexumok: A bevásárlóközpontokba, ötcsillagos szállodákba és nagy kiállítótermekbe telepített fő áramelosztó helyiségek központosított áramminőség-optimalizálást biztosítanak a teljes emelet vagy az egész épület áramellátásához és világításához, mozgólépcsőihez és központi légkondicionáló egységeihez.

6. Vegyipar és gyógyszeripar: Feszültségstabilizáló védelmet biztosít a reakcióedény-keverő motorok, centrifugák és légkompresszor-csoportok számára, valamint elnyomja a motorfrekvencia-átalakítók által generált harmonikusokat a DCS vezérlőrendszerek és a helyszíni műszerek zavarása ellen.

Támogassa a testreszabást

A KTAC 3 fázisú 50KVA szervomotoros AVR OEM/ODM szolgáltatásokat kínál, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Az 50KVA feszültségstabilizátor valóban képes elérni a "harmonikus leválasztás" hatást?

Igen. Az SBW-50KVA a kompenzációs transzformátor elvén működik, elektromágneses leválasztással a bemenet és a kimenet között. Természetes csillapító hatása van a nagyfrekvenciás harmonikusokra (különösen az 5. harmonikus felettiekre) (általában 30-50%-os csillapításra képes). Ugyanakkor nem hoz létre kapcsolási frekvencia felharmonikusokat (ellentétben a PWM típusú elektronikai eszközökkel), ami jelentősen csökkentheti a terhelési oldalról az elektromos hálózat felé irányuló harmonikusok fordított szennyezését. Ha alaposabb felharmonikus szabályozásra van szükség, akkor előzetesen hozzáadhatunk aktív szűrőt (APF) vagy passzív szűrőágat.

2. Milyen követelmények vonatkoznak az előlapi megszakítóra, ha ez az eszköz az áramelosztó rendszerhez csatlakozik?

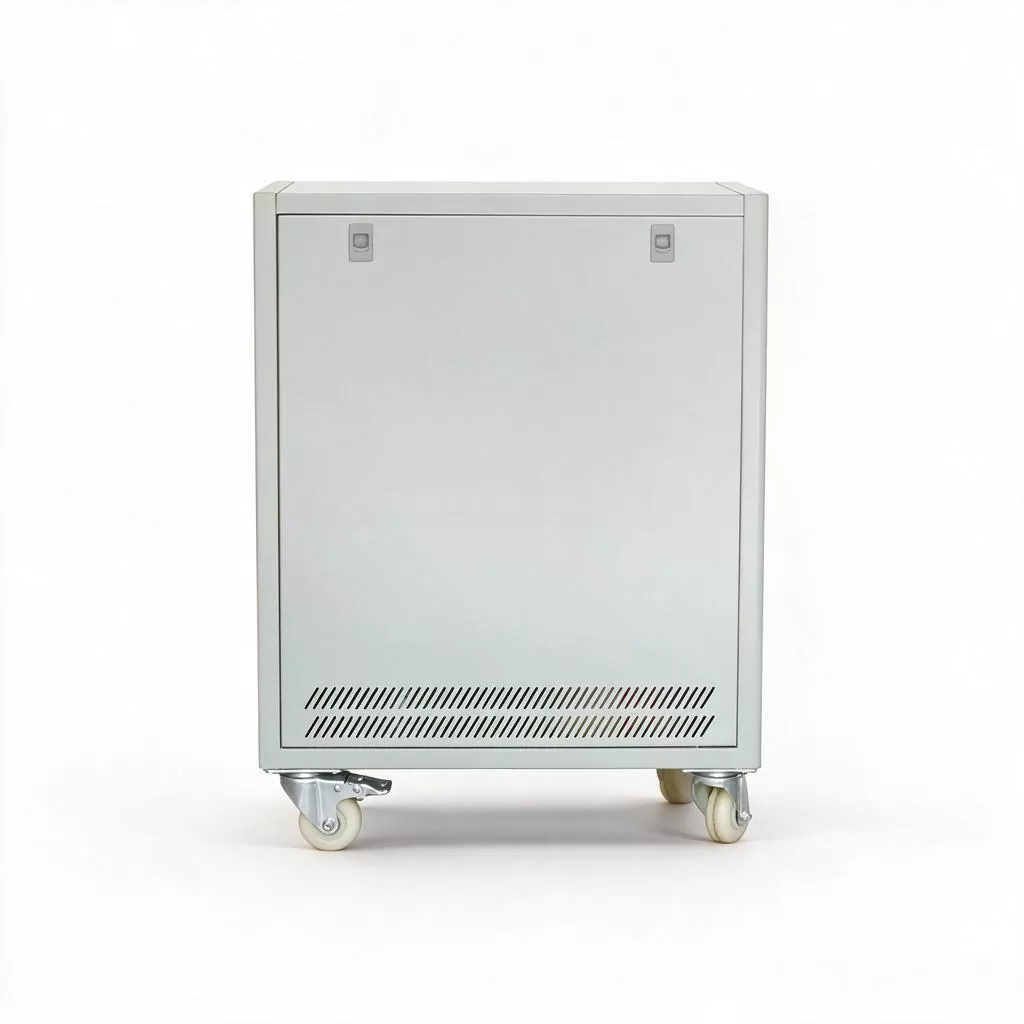

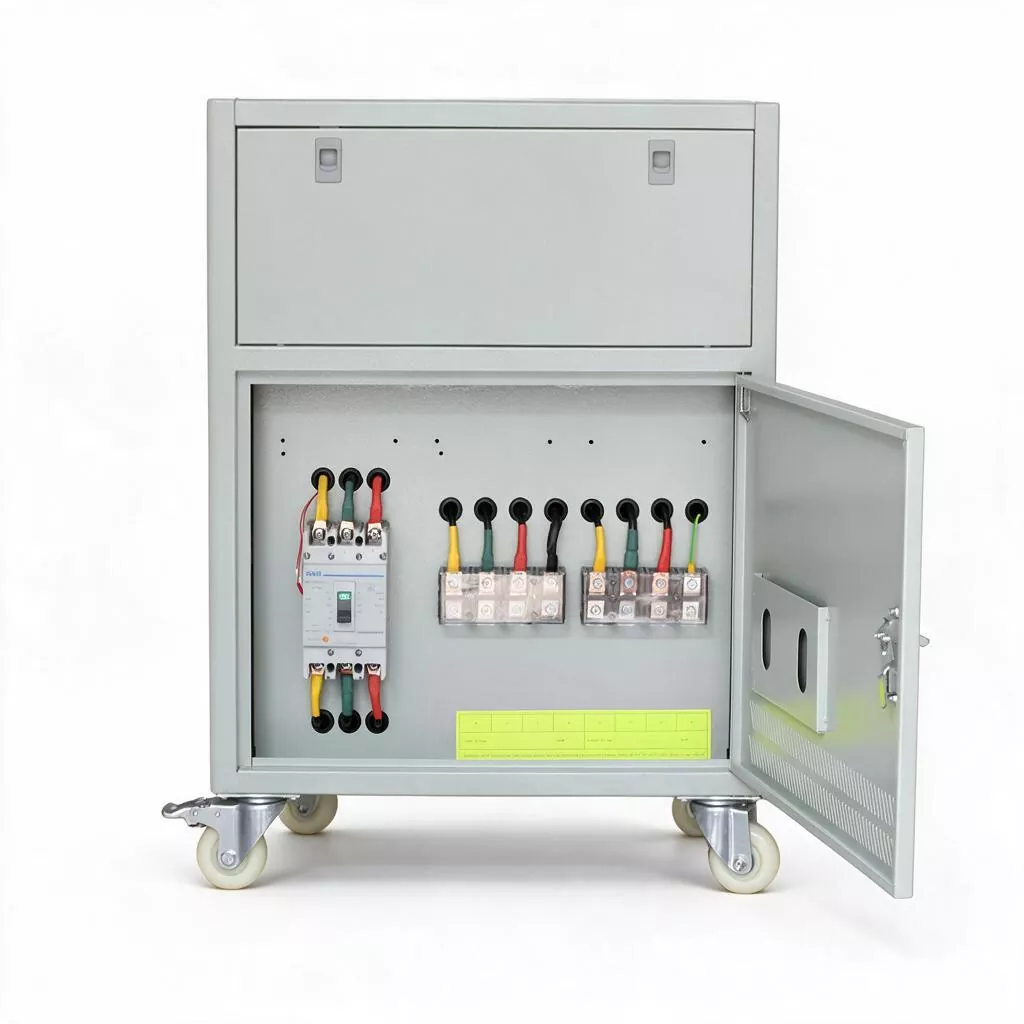

Az 50KVA modell névleges árama körülbelül 76A (háromfázisú 380V). Figyelembe véve a motor típusú terhelések induló túlfeszültségét és egy bizonyos kapacitástartalékot, ajánlatos egy műanyagházas megszakítót (MCCB) konfigurálni 100 A-tól 125 A-ig az elülső oldalon, és válassza ki a C/D típusú kioldási görbét. A bejövő kábel YJV 3 × 25 mm² + 2 × 16 mm² vagy magasabb specifikációjú használata javasolt, és a speciális követelményeket a feszültségesés tényleges vezetékhossza alapján kell kiszámítani.

3. Megoldhatja-e a háromfázisú független szabályozás a kiegyensúlyozatlan terhelés okozta túlzott nullaáram problémáját?

Megoldhatja a feszültségkiegyensúlyozatlanság problémáját, de a háromfázisú független szabályozás az egyes fázisok feszültségét állítja be, nem pedig erőszakosan osztja el az egyes fázisok áramát. Ha a terhelési oldalon a háromfázisú áram erősen kiegyensúlyozatlan (például a különbség meghaladja az 50A-t), akkor a feszültségstabilizátor a háromfázisú feszültségek szimmetriáját tudja biztosítani, de a nulla áramot nem tudja csökkenteni. Ebben az esetben javasolt az egyfázisú terhelés egyenletes elosztása az áramelosztó terminálon, és a terheléselosztási tervről tudunk tanácsot adni.

4. A 3 fázisú 50KVA szervomotoros AVR rendelkezik védelmi funkciókkal bypass módban?

A kézi bypass üzemmódban a feszültségstabilizátor túlterhelés- és túlfeszültség-védelmi funkciói nem vesznek részt. Ekkor a hátsó berendezést közvetlenül a hálózatról táplálják, elveszítve a feszültségstabilizáló védelmet, de a folytonosság megmarad. Javasoljuk, hogy a felhasználók a lehető leghamarabb végezzék el a karbantartást a bypass működése közben. Az automatikus bypass (hibakapcsolás) során a berendezés továbbra is figyeli a hálózati állapotot. Ha a hálózat súlyosan rendellenes, és meghaladja a biztonsági küszöböt, bizonyos védelmi jelek továbbra is kiválthatják az elülső megszakítót riasztás céljából.

5. Milyen különlegességei vannak az 50KVA-s modell hűtési megoldásának?

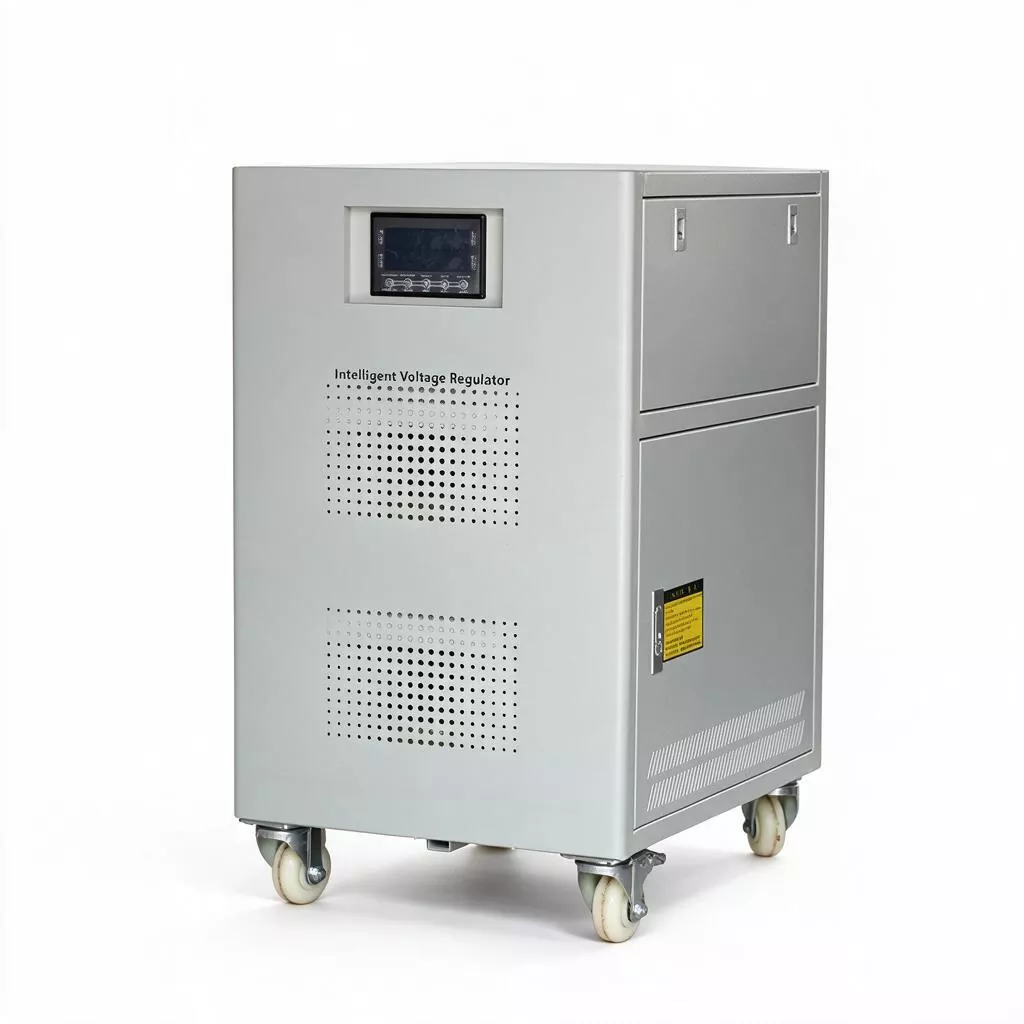

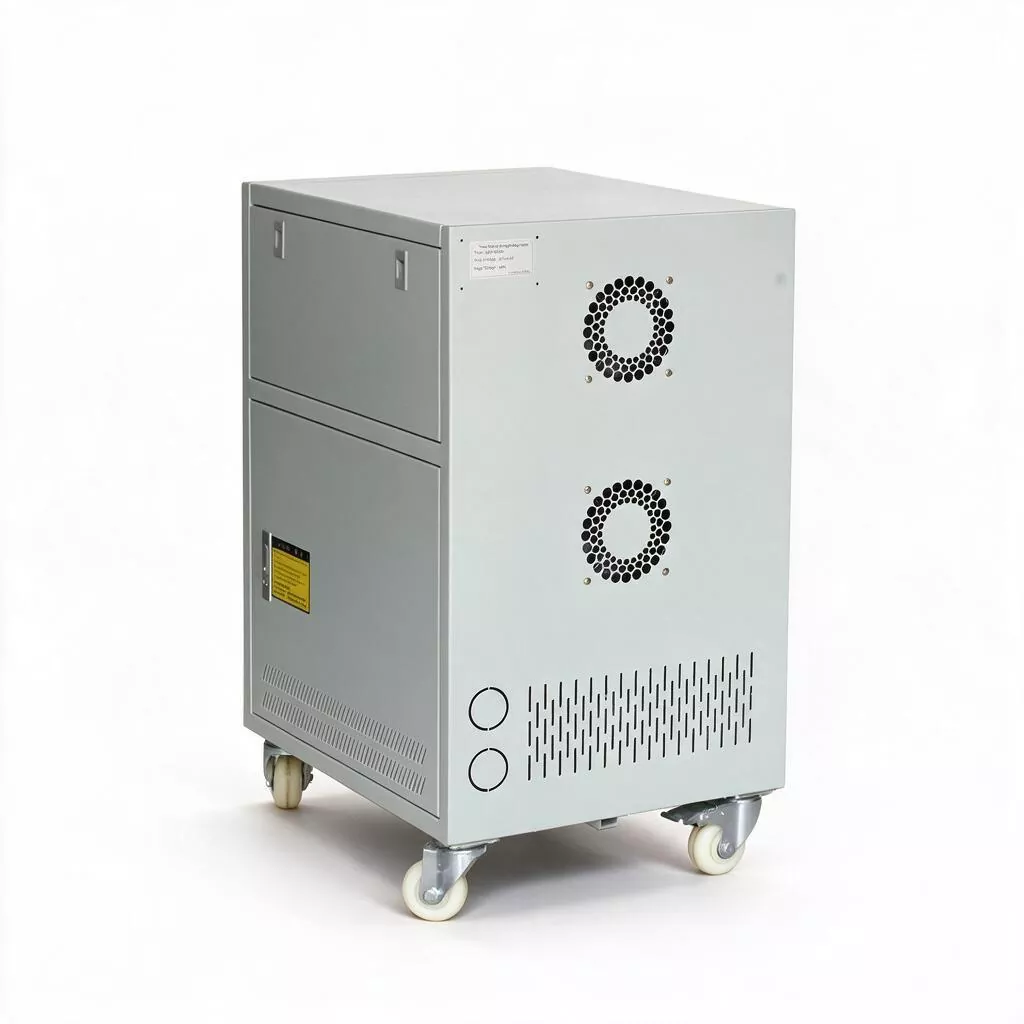

Az 50KVA-s modell (kb. 2KW) teljesítményvesztesége és hőtermelése lényegesen magasabb, mint a kis teljesítményű modelleké. A "rézcsöves radiátor + intelligens dupla golyóscsapágyas ventilátor" továbbfejlesztett hűtési megoldását alkalmazzuk, a ventilátor sebessége automatikusan, lépésváltás nélkül beállítható a belső hőmérsékletnek megfelelően. Teljes terhelésű 40 ℃-os környezetben a belső hőmérséklet-emelkedést szigorúan 60 ℃-on belül szabályozzák. Javasoljuk, hogy a felszerelés során a berendezés elülső, hátulsó, bal és jobb oldalán legalább 30 cm-es hézag legyen a hőelvezetés és a szellőzés érdekében.

6. A szénkeféből származó por hatással lesz az áramelosztó szekrény egyéb elektromos alkatrészeire?

A szénkefe nyomokban grafitport termel a hosszú távú csúsztatás során. A szekrényben külön porgyűjtő vályút és levehető porszűrő szűrőt állítottunk fel. A por nagy része a gép alján gyűlik össze, és nem kerül ki az áramelosztó szekrénybe. Javasoljuk, hogy félévente egyszer porszívóval tisztítsa meg az alsó porgyűjtő nyílást, ami nagyon kényelmes.
