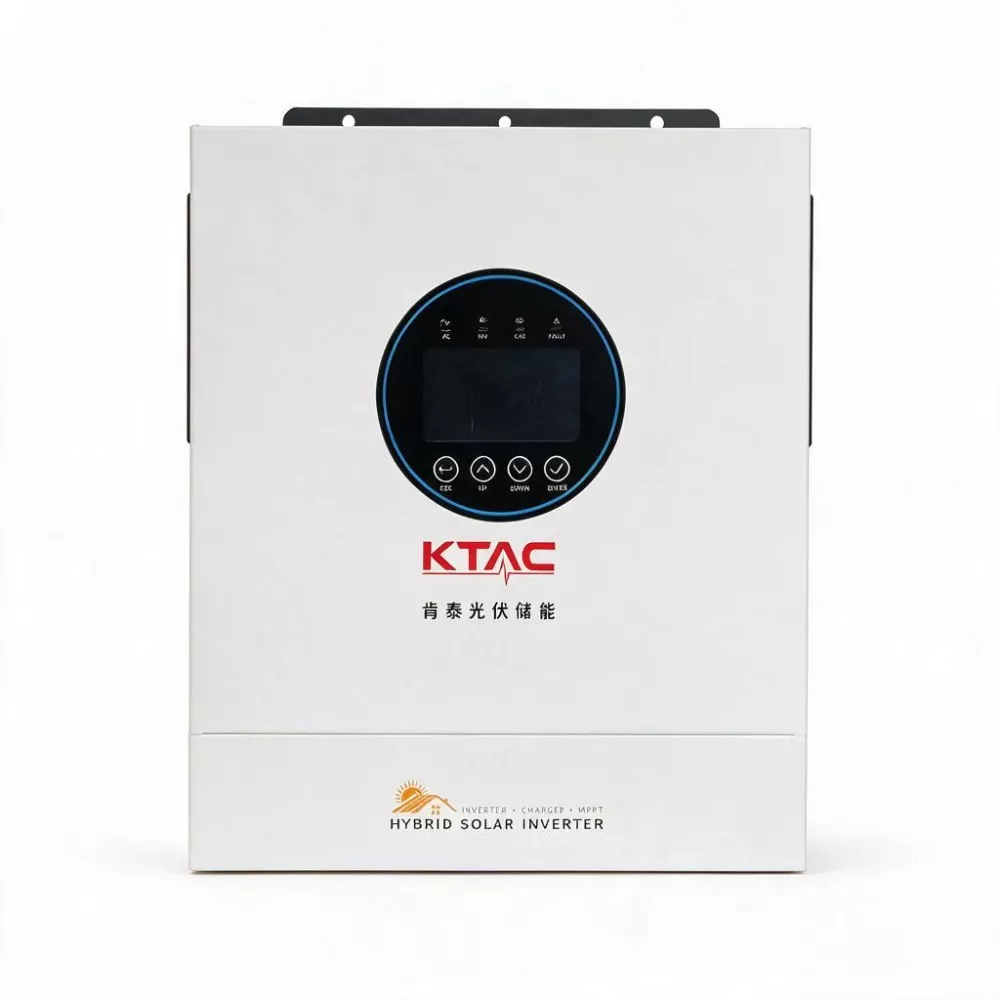

5 kW-os 24 V-os hálózati szolár inverter

A KTAC tisztában van azzal, hogy a hálózattól távol vagy instabil áramellátású területeken tartózkodó felhasználók számára minden befektetés számít. Az 5KW-os 24V-os Off Grid Solar Inverter (GA-5024) egy pragmatikusan tervezett 5kW-os off-grid hibrid inverter, amely pontos egyensúlyt teremt a költségek, a méret és a teljesítmény között, miközben stabil, tiszta szinuszos kimenetet biztosít. A maximális teljesítményt előtérbe helyező 12 kW-os modellekkel ellentétben a GA-5024 a leggyakoribb háztartási és kiskereskedelmi terhelésekre összpontosít: könnyedén táplálja a hűtőszekrényt, több lámpát, vízszivattyút, TV-t vagy számítógépet, valamint néhány elektromos szerszámot.

Miért válassza a GA-5024-et?

Először is, 5000 W-os névleges teljesítménye kielégíti a legtöbb kis- és közepes méretű, hálózaton kívüli háztartás csúcsteljesítményét, míg 10 000 VA túlfeszültség-teljesítménye elegendő olyan készülékek indításához, mint egy 1,5 LE-s légkondicionáló vagy egy mélykút vízszivattyú.

Ennél is fontosabb, hogy 24 V-os akkumulátorrendszert használ; A 48 V-os elrendezésekhez képest a 24 V-os akkumulátorcsomagok alacsonyabb költségeket és egyszerűbb cellaillesztést kínálnak a kis-közepes kapacitásokhoz, és sok belépő szintű vagy használt ólom-savas akkumulátor a piacon 24 V-os rendszerekhez készült. A GA-5024-et e felhasználók sajátos igényeinek figyelembevételével tervezték, és akár 160A töltőáramot kínál. Akár napenergiával, akár hálózati árammal vagy generátorral működik, gyorsan feltölti az akkumulátor energiáját.

Ez az 5 kW-os, 24 V-os, hálózatra kapcsolt szoláris inverter beépített széles feszültségű MPPT vezérlővel rendelkezik (60–450 V tartomány, 500 V max. nyitott áramköri feszültség), és 9000 W-os maximális bemeneti teljesítményt támogat. CAN-on vagy RS485-ön keresztül kommunikál a lítium akkumulátor BMS-sel, hogy valós időben figyelje az akkumulátor feszültségét, hőmérsékletét és SOC-ját, dinamikusan módosítva a töltési paramétereket, hogy jelentősen meghosszabbítsa az akkumulátor élettartamát. Tartalmaz továbbá egy beépített lítium akkumulátor aktiválási funkciót, amely felébreszti a túlzott lemerülés miatt alvó üzemmódba került akkumulátorokat.

Az opcionális WiFi modullal mobilalkalmazáson keresztül figyelheti a PV-termelést, a terhelési teljesítményt és a maradék akkumulátorkapacitást, valamint hibajelzéseket is kaphat. A levehető porvédő burkolat megkönnyíti a hűtőlevegő-csatornák egyszerű tisztítását, így a készülék alkalmas poros környezetben, például farmokon és műhelyekben.

Termék paraméter

Főbb jellemzők

1. Hatalmas 160A töltőáram

Akár PV-ről, akár hálózati áramról, akár generátorról származik, a maximális töltőáram eléri a 160 A-t (160 A teljes töltőárammal). Ez lehetővé teszi az akkumulátor gyors újratöltését, csökkenti a generátor működési idejét, és maximalizálja a korlátozott nappali órák kihasználását.

2. Nagy túlfeszültség képesség

5000 W névleges teljesítmény 10 000 VA túlfeszültséggel (20 ms-ig). Az 5 kW-os, 24 V-os hálózati szolár inverter megbízhatóan elindítja az induktív terheléseket – például 1,5 LE-s klímaberendezéseket, mélykút-szivattyúkat és légkompresszorokat –, megelőzve az inverter nagy bekapcsolási áramok által okozott túlterhelésének leállását.

3. Széles feszültségű MPPT napelemes töltő

60–450 VDC MPPT üzemi feszültség tartomány, 500 VDC maximális nyitott áramköri feszültség és 9000 W maximális PV bemeneti teljesítmény. Kompatibilis a hagyományos nagyfeszültségű PV panelsorokkal, javítva az energiatermelés hatékonyságát kora reggeli, késő délutáni és gyenge fényviszonyok között.

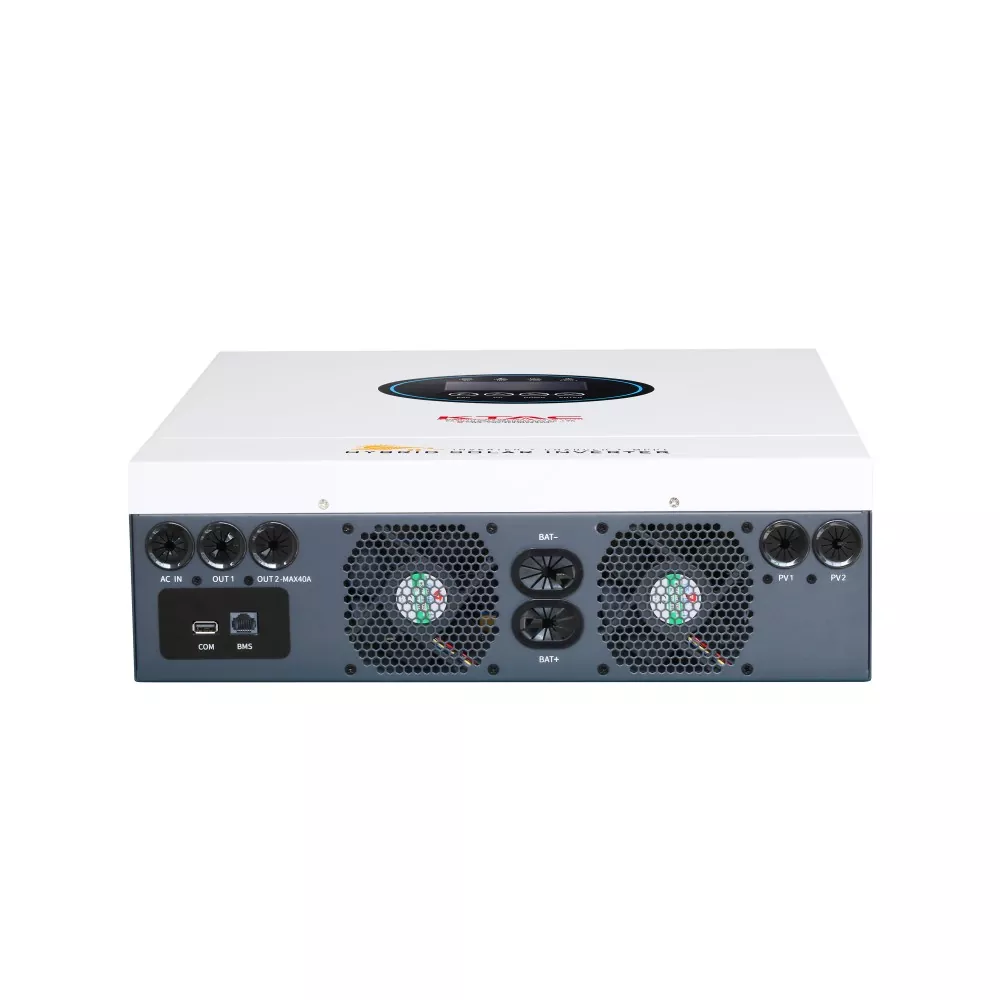

4. Kettős váltakozó áramú kimenet

Két független váltakozó áramú kimenetet biztosít: az egyiket a kritikus terhelésekhez (folyamatos tápellátás), a másikat pedig a nem kritikus (leválasztható) terhelésekhez. A terheléscsökkentési küszöbértékek konfigurálhatók akkumulátoros üzemmódhoz, maximalizálva az alapvető felszerelések biztonsági mentési idejét.

5. Átfogó akkumulátor-kompatibilitás és BMS-kommunikáció

Támogatja a 24 V-os lítium akkumulátorokat (névleges 25,6 V) vagy az ólom-savas akkumulátorokat. 27 V úszó töltési feszültséggel és 30,5 V túltöltés elleni védelemmel rendelkezik. CAN/RS485-ön keresztül kommunikál a lítium akkumulátoros BMS-sel, hogy valós időben figyelje az akkumulátor állapotát és optimalizálja a töltést.

6. Intelligens felügyelet és lítium akkumulátor aktiválás

Tartalmaz egy beépített interfészt a WiFi modulhoz (az opcionális modullal támogatja a távfelügyeletet mobilalkalmazáson keresztül). Lítium akkumulátor aktiváló funkcióval is rendelkezik, amely képes felébreszteni a túlzott lemerülés miatt alvó üzemmódba került akkumulátorokat anélkül, hogy extra felszerelésre lenne szükség.

7. Kompakt és könnyű

Súlya mindössze 8,4 kg, méretei 410 × 336 × 110 mm; egyetlen személy által falra szerelhető. A levehető porvédő burkolat megkönnyíti a tisztítást és meghosszabbítja a készülék élettartamát zord környezetben.

Termék alkalmazások

1. Lakossági hálózaton kívüli fotovoltaikus rendszerek: Napi áramellátást biztosít a kis- és közepes háztartások számára (2–4 fő), ellátva az olyan alapvető berendezéseket, mint a világítás, a hűtőszekrények, a tévék, a számítógépek és a ventilátorok. 24 V-os ólom-savas vagy lítium akkumulátorokkal párosítható a kiváló költséghatékonyság érdekében.

2. Távoli farmok/állattenyésztési létesítmények: Olyan berendezéseket táplál, mint a vízszivattyúk, takarmánydarálók és szellőzőventilátorok. A nagyáramú, 160 A-es töltés maximalizálja a déli napenergiát, így gyorsan feltölti az akkumulátorokat, csökkentve a generátoroktól való függést.

3. Vidéki klinikák vagy kommunikációs bázisállomások: elsődleges vagy tartalék áramforrásként szolgál. Kettős váltakozó áramú kimenet biztosítja az elsőbbségi tápellátást az orvosi vagy kommunikációs berendezések számára, automatikus kapcsolással a hálózat kimaradása esetén.

4. Kis üzletek/út menti bódék: Stabil áramellátást biztosít a fagyasztók, világítás, pénztárgépek és mobil töltőállomások számára. Támogatja a hálózat vagy a generátor kiegészítését, és alacsony üzemeltetési költségeket kínál.

5. Mobil vagy ideiglenes teljesítmény: A könnyű kialakítás lehetővé teszi a könnyű beszerelést lakóautókba, építkezési konténerekbe vagy vészhelyzeti járművekbe; plug-and-play készen áll, ha hordozható napelemekkel párosítja.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat kínál a GA sorozatú inverterekhez, beleértve:

1. Egyedi házszín és logó nyomtatás

2. BMS protokoll hangolás harmadik féltől származó akkumulátorokhoz

3. Előre beállított paraméterek (pl. töltési feszültség, kimeneti frekvencia)

4. Csomagolástervezés és többnyelvű felhasználói kézikönyvek

Személyre szabott megoldásért forduljon műszaki csapatunkhoz.

GYIK

1. Használható párhuzamosan az 5KW 24V Off Grid Solar Inverter?

Nem. Ezt a modellt önálló működésre tervezték, és nem támogatja több egység párhuzamos csatlakoztatását. Ha nagyobb teljesítményre van szükség, javasoljuk a GA-12048 (12 kW) modellt, vagy vegye fel a kapcsolatot a KTAC-kal egyéb megoldásokért.

2. Milyen kábelméret szükséges a 160A-es töltőáramhoz?

Javasoljuk, hogy az akkumulátor oldalán legalább 25 mm² keresztmetszetű rézkábeleket használjon, 200 A-es egyenáramú megszakítóval párosítva. A részletekért tekintse meg a termék kézikönyvében található vezetékezési specifikációkat.

3. Tölthető-e egyszerre PV és hálózati áram használatával?

Igen. A GA-5024 támogatja a hibrid töltést (PV + rács), maximális teljes töltőárammal 160A (a kombinált teljes áramerősség nem haladja meg a 160A-t, belső logika vezérli). A felhasználók beállíthatják a töltési prioritásokat: Solar Priority, Grid Priority vagy Hibrid Charging.

4. Használhatok közvetlenül egy 24 V-os LiFePO₄ akkumulátorcsomagot (8-sorozatú konfiguráció)?

Igen. A 8-sorozatú LiFePO₄ csomag névleges feszültsége 25,6 V, a teljes töltési feszültsége pedig körülbelül 29,2 V. Állítsa az akkumulátor típusát "Lítium"-ra, és csatlakoztassa a BMS-t CAN/RS485-ön keresztül; az inverter automatikusan beállítja a töltési paramétereket. Ha nem használ kommunikációt, manuálisan beállíthatja az úszófeszültséget 28,8 V körüli értékre (lásd az akkumulátor műszaki adatait).

5. Miért csak 160A a maximális teljes töltőáram, holott a PV és az AC egyedi határértékei egyaránt 160A?

Ennek oka az inverter belső töltőáramkörének fizikai korlátai. Ha mind a PV, mind az AC bemenet aktív, megosztják a 160A-es kapacitást (pl. 100A a PV-től + 60A az AC-tól). Ez védi a belső alkatrészeket, miközben kielégíti a kis- és közepes méretű rendszerek túlnyomó többségének igényeit.

6. Használható a GA-5024 48V-os elemmel?

Nem. A GA-5024 24 V-os akkumulátorrendszerhez készült (névleges feszültség lítium esetén 25,6 V; ólom-sav esetén 27 V úszótöltés); belső inverter áramköre, töltési paraméterei és BMS kommunikációs protokolljai mind 24 V-os rendszerekhez vannak optimalizálva. A 48 V-os akkumulátor közvetlen csatlakoztatása túlfeszültség elleni védelmet vált ki, vagy akár károsíthatja a készüléket. Ha 48 V-os rendszerre van szüksége, válassza a GA-6548 (6,5 kW) vagy GA-12048 (12 kW) modellt; mindkettő kompatibilis a 48 V-os elemekkel (névleges feszültség 51,2 V).

7. Hogyan valósítható meg a generátor automatikus indítása?

Az 5KW 24V Off Grid Solar Inverter száraz érintkező jelet biztosít (opcionális külső modul szükséges), hogy az akkumulátor feszültsége vagy terhelési állapota alapján automatikusan elindítsa a generátort. Kérjük, olvassa el a részletes kézikönyvet, vagy forduljon a műszaki ügyfélszolgálathoz a konkrét vezetékezési és konfigurációs utasításokért.

8. Hogyan működik az egység alacsony hőmérsékletű környezetben?

Akár -15°C hőmérsékleten is működik. Azonban vegye figyelembe, hogy a lítium akkumulátorok 0°C alatti töltése korlátozott lehet. Javasoljuk, hogy az akkumulátort szigetelt házba helyezze, vagy válasszon olyan akkumulátort, amely beépített fűtési funkcióval rendelkezik. Maga az inverter továbbra is képes kimenni a teljesítményt, bár a hatásfok kissé csökkenhet.
