3 fázisú 500 kVA SCR statikus AVR

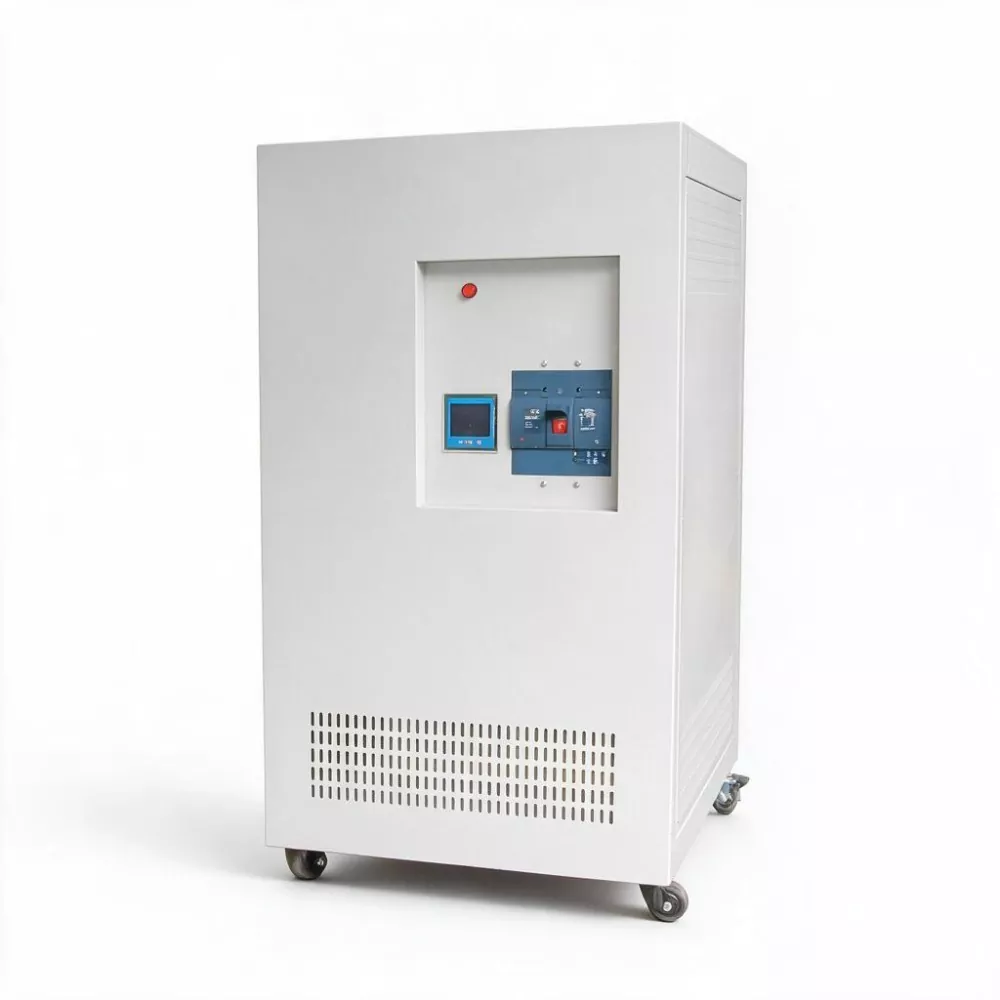

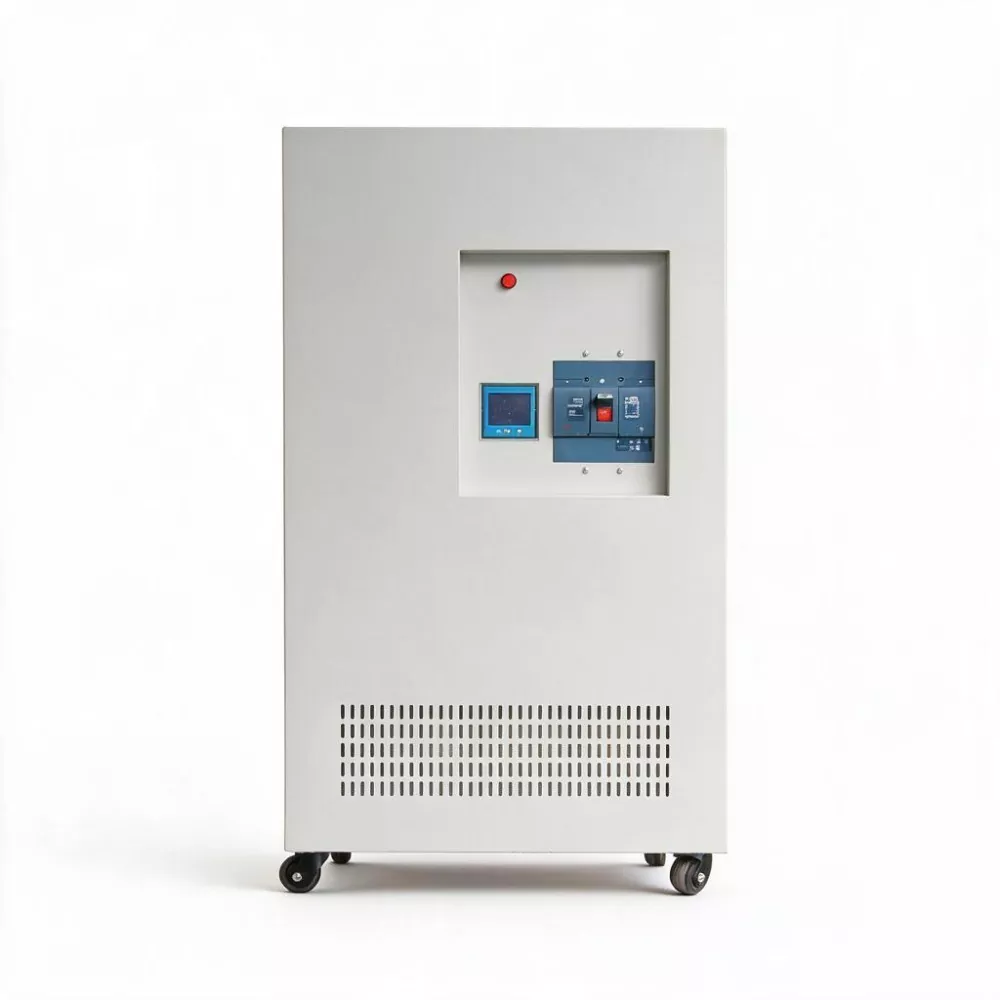

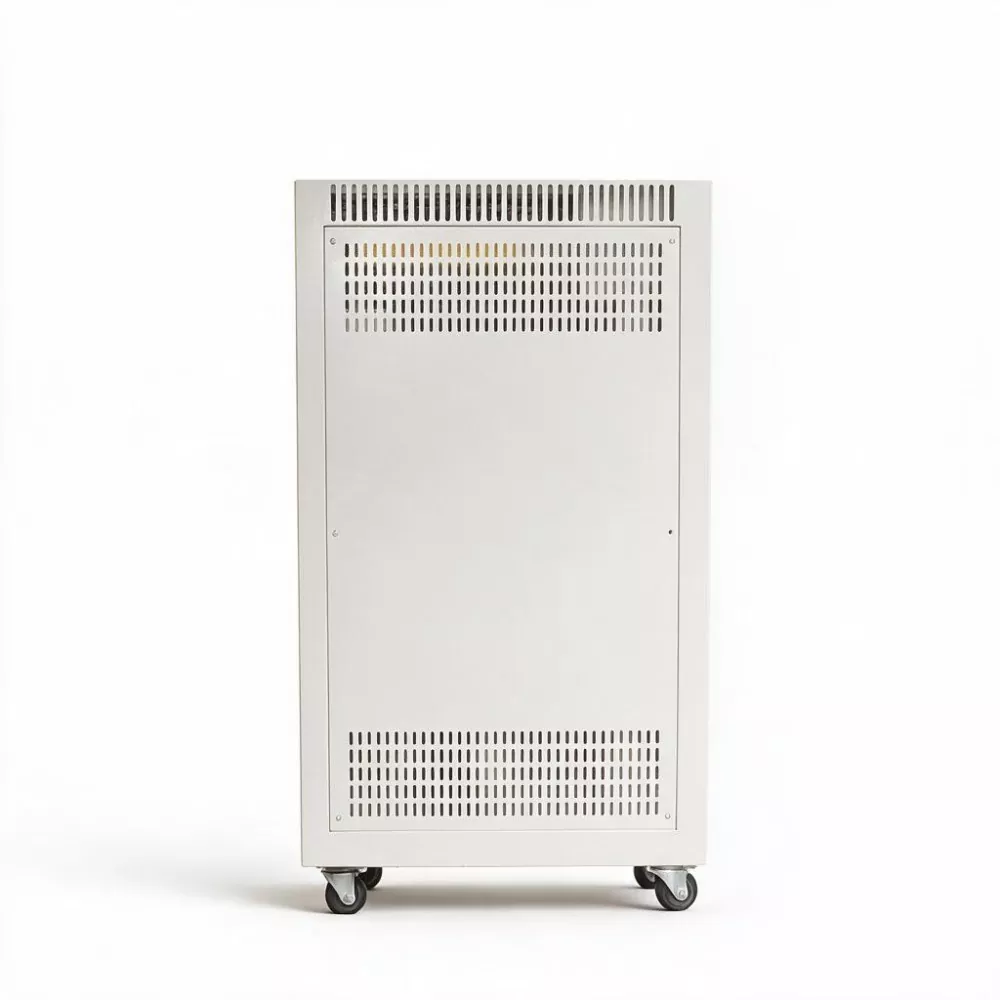

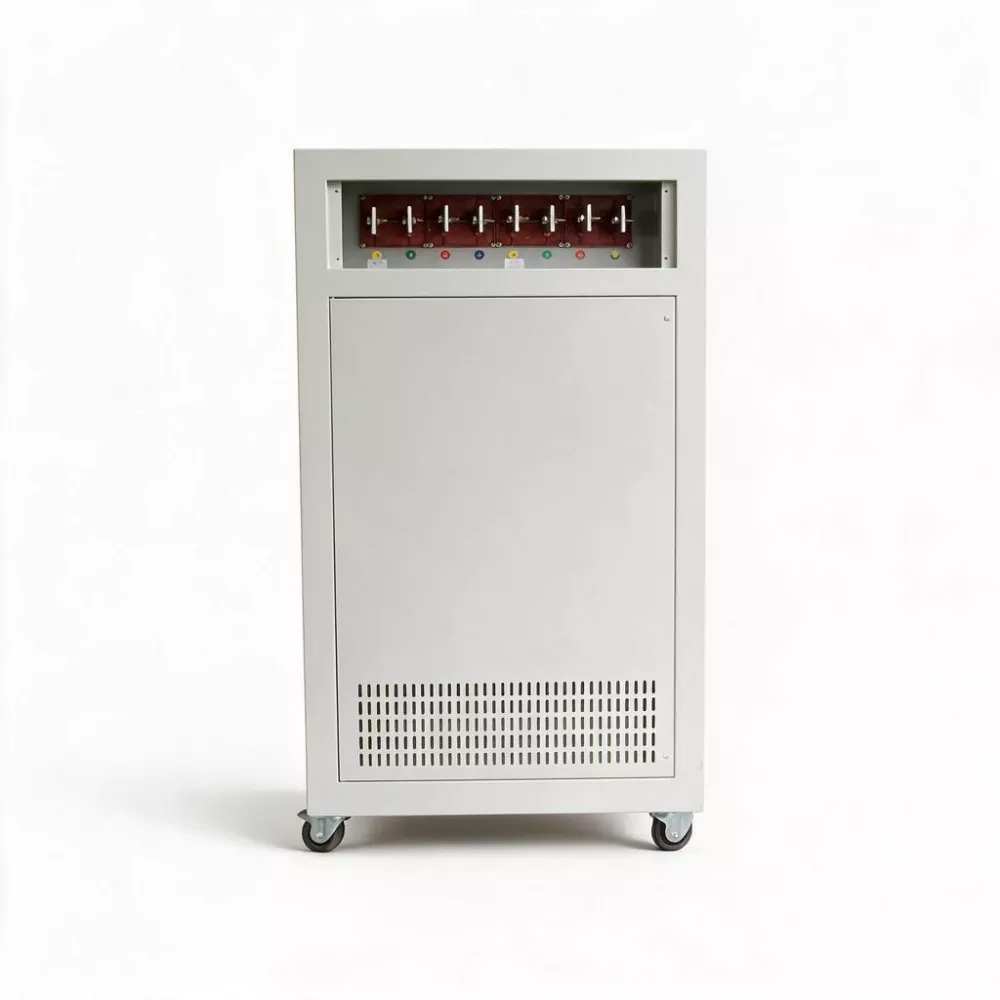

A 3 fázisú 500KVA SCR Static AVR egy nagy kapacitású digitális érintés nélküli feszültségstabilizáló eszköz, amelyet modern ipari parkokba és precíziós gyártási zónákhoz szabtak. 500 KVA névleges kapacitásával és 760 A kimeneti áramával DSP digitális vezérlést és SCR gyors kompenzációs technológiát alkalmaz, hogy ±1%-os nagy pontosságú feszültségszabályozást érjen el 10–40 ms válaszidőn belül.

Az alapvető feszültségingadozás-korrekción túl az egység passzív harmonikus leválasztást biztosít a nemlineáris terhelések okozta hálózati torzítások elnyomására, és támogatja az adatátvitelt a park EMS, APF és SVG rendszereivel, megvalósítva az ipari áramelosztó rendszerek szisztematikus áramminőség-optimalizálását.

Termék paraméter

Főbb jellemzők

1. Nagy kapacitású a park szintjén

Névleges teljesítmény 500KVA, kimeneti áram 760A. A 3 fázisú 500KVA SCR statikus AVR közvetlenül a park főelosztójának vagy nagy műhely alállomásának bejövő oldalára telepíthető, központi feszültségstabilizáló védelmet biztosítva a teljes elosztó buszra (több tucat készülékre és több ezer négyzetméternyi termelési területre).

2. Ultragyors válasz 10 ms és 40 ms között

Amikor a kiváló elektromos hálózat feszültségesést vagy feszültségingadozást tapasztal a parkban lévő nagy berendezéscsoportok indítása miatt, az SBWZ-500KVA ezredmásodperceken belül képes kompenzálni, megakadályozva az áramingadozások átterjedését a parkban, és biztosítja az összes csatlakoztatott eszköz áramellátásának folyamatosságát.

3. Természetes harmonikus csillapítás

A leválasztó transzformátor elektromágneses csatoló hatása révén 30-50%-os csillapító hatást fejt ki a terhelési oldalon keletkező karakterisztikus harmonikusokra (5., 7., 11. stb.). Aktív teljesítményszűrőkkel (APF) együtt használva elérheti a park általános harmonikuskezelési megfelelőségét.

4. Hatékonyság ≥ 99%

Az SBWZ-500KVA 500KVA kapacitással és átlagosan 60%-os éves terhelési rátával körülbelül (500 × 0,6 × 4% × 8760) ≈ 105 000 kWh villamos energiát takaríthat meg évente a hagyományos szervo típusú feszültségstabilizátorokhoz képest (96%-os hatásfokkal). A nagy parkok esetében minden egyes eszköz megközelítőleg 70 000-80 000 jüan villamosenergia-költséget takaríthat meg évente (0,7 jüan/kWh ipari áramár alapján), ami jelentős gazdasági előnyökkel jár.

5. Teljesen érintésmentes kialakítás

Nincsenek szénkefék, nincsenek szervomotorok, nincs mechanikai kopás, kiküszöbölve a hagyományos feszültségstabilizátorok mechanikai meghibásodása miatti áramkimaradások kockázatát. A 99,99%-os áramellátás-megbízhatóságot igénylő ipari parkok esetében ez a funkció kulcsfontosságú.

6. Áramminőségi átjáró funkció

Szabványos RS485 kommunikációs interfész (Modbus-RTU), Ethernet kommunikációra bővíthető. Háromfázisú feszültség, áram, teljesítmény, harmonikus torzítási arány stb. adatok valós idejű feltöltése az EMS platformra, a front-end meddőteljesítmény kompenzáló eszközökkel (SVG, kondenzátor bankok) és az APF-fel együttműködve egy komplett áramminőségű zárt hurkú menedzsment rendszer kiépítése érdekében.

Termék alkalmazások

1. Csúcstechnológiás Ipari Park: Központosított áramminőség-irányítást biztosít a parkban található fő elosztó helyiség kisfeszültségű buszához, biztosítva az áramellátás minőségét a parkon belüli vállalkozások, például információtechnológiai, biomedicina és precíziós műszerek számára.

2. Nagygyártó üzem fő elosztórendszere: A gyár fő bemeneti szekrényének oldalára szerelve, a 3 fázisú 500KVA SCR Static AVR feszültségstabilitást és harmonikus leválasztás elleni védelmet biztosít a teljes gyárterületre (több műhelyre kiterjed).

3. Félvezető- és panelgyártás: Az ostyagyárak és panelgyárak üzemi rendszereinek (MAU, FFU, hűtőegységek, légkompresszor csoportok) gyári szintű feszültségstabilizáló védelmét biztosítja, tiszta műhelyekben biztosítva a környezeti paraméterek stabilitását.

4. Új energiaipari bázis: fotovoltaikus modulgyárak és lítium akkumulátor szupergyárak áramelosztó rendszereihez használják, kiküszöbölik a gyártósorokon a gyártóberendezések nagyarányú indítása-leállása által okozott feszültségingadozásokat, és biztosítják az automatizált gyártósorok stabil működését.

5. Ipari Park Microgrid csomópontja: Feszültségstabilizáló csomópontként működik a park mikrohálózatában (fotovoltaikus + energiatároló + töltőállomások), koordinálva a kereslet-kínálat egyensúlyát az elosztott áramforrások és terhelések között.

Testreszabási szolgáltatások

A KTAC átfogó OEM/ODM testreszabást biztosít az SBWZ-500KVA számára, hogy megfeleljen a konkrét projektkövetelményeknek, a létesítmény feltételeinek és a márka specifikációinak.

Feszültségkonfiguráció: A bemeneti feszültségtartomány (standard ±20%, kérésre szélesebb) és a kimeneti feszültség (380V/400V/415V) gyárilag az elosztórendszernek megfelelően beállítva.

Ház és védelem: szabvány IP20 beltéri telepítéshez; IP54-es frissítés elérhető kültéri vagy poros környezetben, opcionális napvédővel, hőszigeteléssel és fűtő/páramentesítő modulokkal.

Kommunikáció és felügyelet: RS485 (Modbus-RTU) szabvány; opcionális Ethernet, Profibus-DP vagy ipari IoT modulok az EMS, SCADA vagy DCS platformokkal való integrációhoz.

Funkcionális modulok: Beépített EMI-szűrés, túlfeszültség-védelem (SPD) vagy dedikált APF/SVG koordinációs interfészek kérésre integrálhatók.

Párhuzamos működés: Redundáns párhuzamos konfigurációk (2 vagy 3 egység) terhelésmegosztással és automatikus feladatátvétellel, 99,99%-os rendelkezésre állást igénylő, kritikus alkalmazásokhoz tervezve.

Márkaépítés és dokumentáció: Egyedi színek, logónyomtatás, csomagolástervezés és többnyelvű kézikönyvek a márkakövetelményekhez szabva.

GYIK

1. Mi a különbség az SBWZ-500KVA, az APF és az SVG között? Hogyan működnek együtt?

· Az SBWZ-500KVA a feszültség stabilitásáért felelős: gyorsan kompenzálja a feszültségingadozásokat és ±1%-on belül tartja a feszültséget.

· Az APF felelős a harmonikus szabályozásért: dinamikusan kompenzálja és szűri a terhelés által generált karakterisztikus harmonikusokat.

· Az SVG felelős a meddőteljesítmény kompenzációért: gyorsan és dinamikusan kompenzálja a rendszer meddő teljesítményét, javítva a teljesítménytényezőt.

A három kiegészíti egymást. Az SBWZ-500KVA a kommunikációs interfészen keresztül tölti fel az áramminőségi adatokat az EMS platformra, és az EMS intelligensen ütemezi az APF és SVG aktiválását a rendszer állapota alapján, így egy teljes áramminőségi zárt hurkú irányítási rendszert alkot.

2. Milyen követelmények vonatkoznak az 500KVA teljesítménynek megfelelő front-end elektromos berendezésekre?

A háromfázisú 380V 500KVA névleges árama körülbelül 760A. Javasoljuk, hogy egy keret típusú megszakítót (ACB) konfiguráljon, amelynek kapacitása legalább 1000 A. A bejövő vezeték réz gyűjtősínje TMY 80 × 6 mm vagy nagyobb specifikációjú, a bejövő kábel pedig 2 YJV 3 × 185 mm² + 2 × 95 mm² párhuzamos, vagy egyetlen YJV 3 × 300 mm² + 2 × 150 mm². A konkrét konfigurációt a tényleges elosztórendszer diagramja és a vezeték hossza alapján kell kiszámítani.

3. A 3 fázisú 500KVA SCR statikus AVR telepíthető kültéri környezetbe?

A szabványos SBWZ-500KVA beltéri telepítési típus (IP20 védelmi fokozattal). Ha kültéri beépítésre van szükség (például konténer típusú elosztó helyiségben vagy kültéri dobozos alállomásban), a védelmi szint IP54-re emelhető (por- és fröccsenés elleni védelemre), valamint további napvédelem, hőszigetelő rétegek és fűtő párátlanító eszközök is hozzáadhatók. Kérjük, előzetesen tájékoztasson bennünket a telepítési környezet feltételeiről.

4. Hogyan konfigurálható több SBWZ-500KVA egység redundáns párhuzamos működésre?

Egy dedikált párhuzamos kapcsolószekrényen keresztül két vagy három 500 KVA stabilizátor párhuzamosan működtethető. A párhuzamos rendszer támogatja a terheléselosztást és a redundancia-mentést – ha az egyik eszköz meghibásodik vagy karbantartást igényel, a többi eszköz automatikusan átveszi az összes terhelést. A párhuzamos sémát a projekt tervezési szakaszában kell meghatározni. Kérjük, forduljon rendszermérnökeinkhez a részletes konfigurációs tervekért.

5. Vannak-e különleges szempontok a berendezés szállítása és felszerelése során?

Az SBWZ-500KVA nettó tömege 886 kg. A szállítás során targoncára vagy emelőberendezésre van szükség. A szekrény alján szabványos targoncafoglalatok és emelőgyűrűk találhatók. A beépítéshez szükséges alapot C30-as betonnal kell önteni, és a berendezés rögzítéséhez fenntartott csavarlyukakat kell használni. Miután a szekrény a helyére került, ki kell egyenlíteni (±2mm/m tűréssel), majd be kell kötni a be- és kimenő vezetékek rézsíneit.
