3 fázisú 1000 kVA SCR statikus AVR

A mega-infrastruktúrához és nehézipari környezetekhez tervezett 3 fázisú 1000 KVA SCR statikus AVR 1000 KVA/1520 A érintésmentes feszültségstabilizálást biztosít. 150%-os túlterhelési kapacitása (30 s), redundáns hűtése és IEC 61850 kommunikációja megbízható integrációt biztosít a portokba, bányákba, adatközpontokba és létesítmények áramelosztó központjaiba.

Milyen kihívásokkal néz szembe a nagyméretű infrastruktúra áramellátási garanciája?

1. Extrém terhelésű sokk.

A kikötői parti daruk nagyméretű darujának egyetlen teljesítménye meghaladja az 500 kW-ot. Ha több egység egyszerre indul, a tranziens áramütés több megawattos szintet is elérhet. A bányák nagy zúzóinak indítási ideje akár több tíz másodperc is lehet, ezalatt a feszültség tartósan alacsony marad. Ezek a munkakörülmények rendkívül szigorú követelményeket támasztanak a feszültségstabilizáló berendezés dinamikus és termikus stabilitásával és ütésállóságával szemben.

2. Kíméletlen környezeti feltételek.

A kikötői berendezések folyamatosan ki vannak téve a sós köd eróziójának, míg a bányák berendezései nagy poros környezetnek vannak kitéve. A külszíni bányák elosztó létesítményeinek ellenállniuk kell a -30 ℃ és 50 ℃ közötti szélsőséges hőmérsékleti különbségeknek. A feszültségstabilizátornak nem csak a feszültséget kell stabilizálnia, hanem megbízhatóan kell működnie ilyen zord körülmények között is.

3. Folyamatos gyártás leállási követelmények nélkül.

Ha egy nagy ömlesztett rakomány-terminál működése megszakad, egy 200 000 tonnás teherhajó visszatartási költsége elérheti a több százezer dollárt naponta. Ha a bányaemelő leáll, a földalatti műveleteket a termelés felfüggesztésének veszélye fenyegeti. Ebben az összefüggésben az áramellátó berendezések megbízhatósága a működési garancia.

Tervezés  előnyök

· Nagy kapacitású redundáns kialakítás: Névleges teljesítmény 1000 KVA, azonnali túlterhelés 120%-ig 1 órán át, 150%-ig 30 másodpercig, képes nyugodtan kezelni nagy motorcsoportok egyidejű indítási sokkját.

· Redundáns hűtőrendszer: Kettős intelligens hőmérséklet-szabályozott ventilátorral van felszerelve, egy használatban, egy pedig tartalékként. Ha a fő ventilátor meghibásodik, a tartalék ventilátor automatikusan bekapcsol, hogy biztosítsa a berendezés folyamatos működését magas hőmérsékletű környezetben.

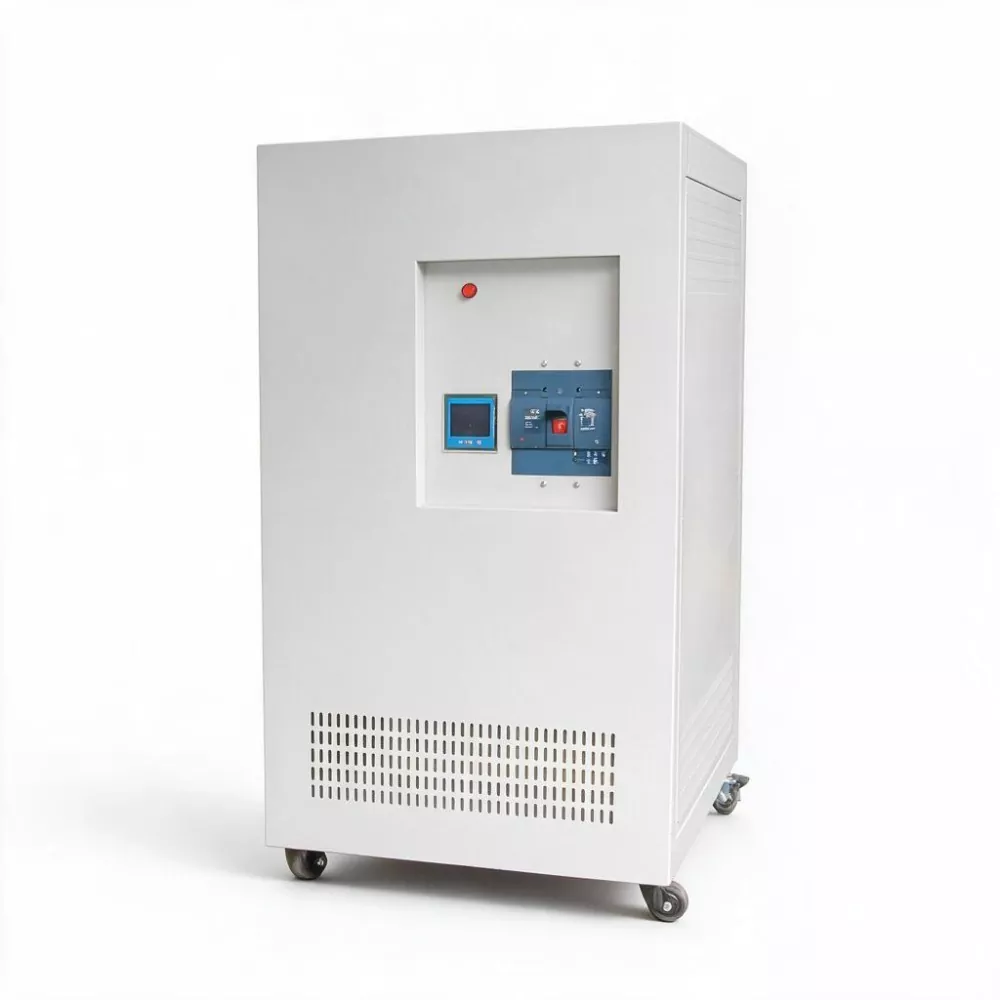

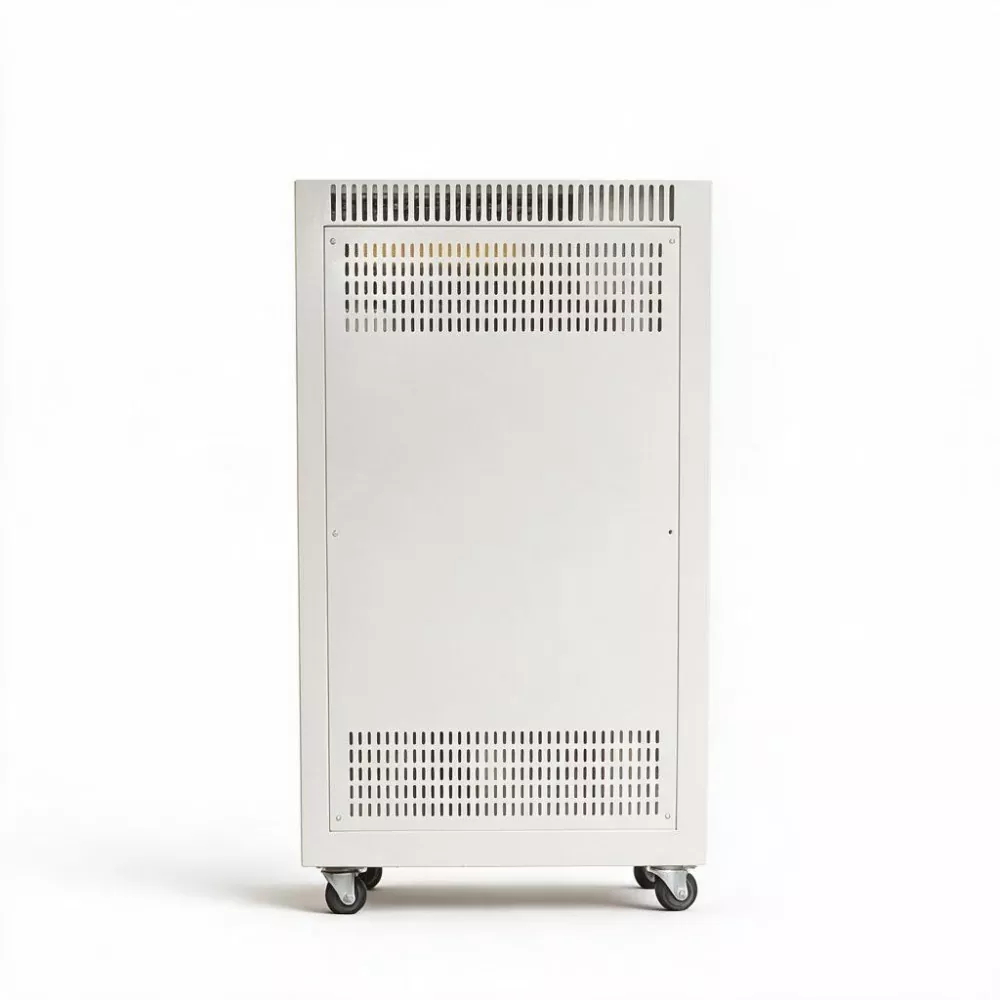

· Nagy teherbírású szerkezeti kialakítás: Szekrény mérete 1030×1000×1970 mm, nettó tömege 1850 kg, vastagított fémlemezzel és nagy teherbírású alvázzal, kiváló szeizmikus teljesítménnyel.

· A leválasztó transzformátorok természetes előnye: Elektromos leválasztás a bemenet és a kimenet között elektromágneses csatolás révén, természetes ellenállás a villámlökéseknek és a hálózatcsúcsoknak, különösen alkalmas távoli, nagy bányászati ​​területekre, kikötőkre stb., ahol gyenge az elektromos hálózat infrastruktúrája.

Intelligens menedzsment előnyei

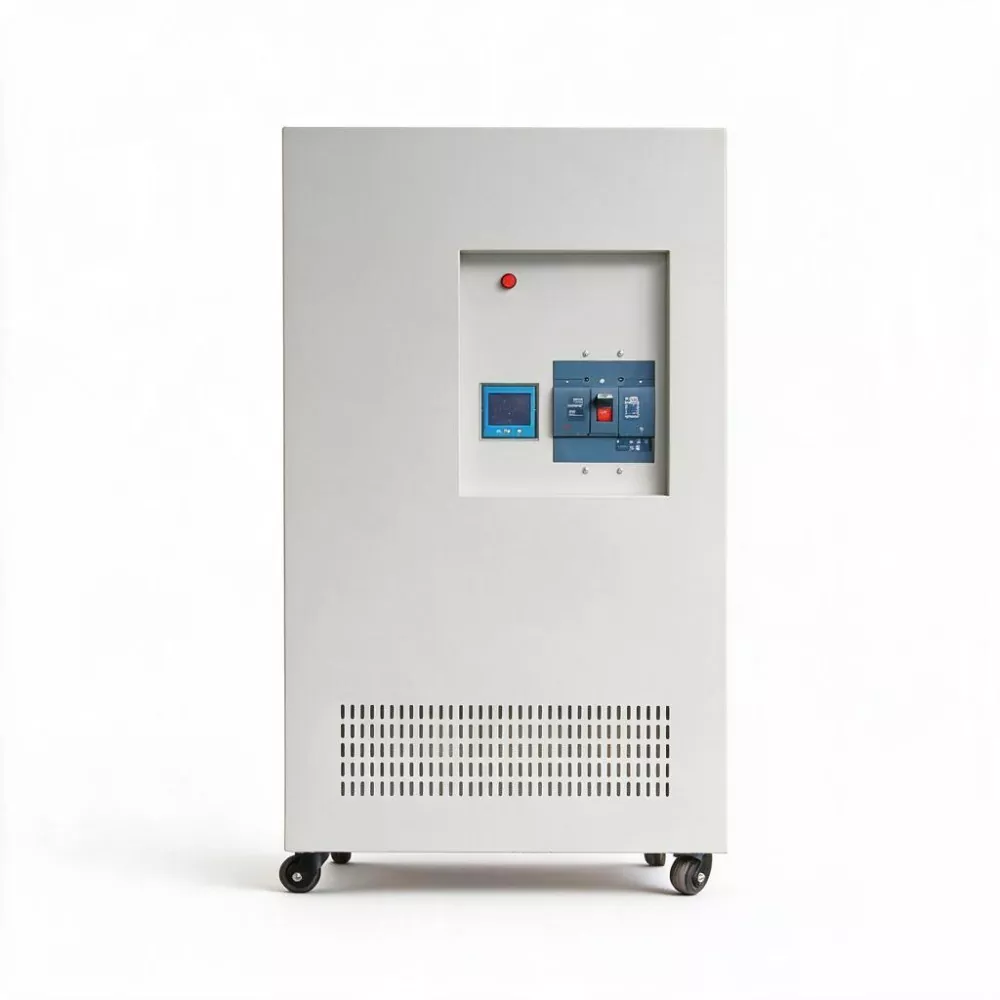

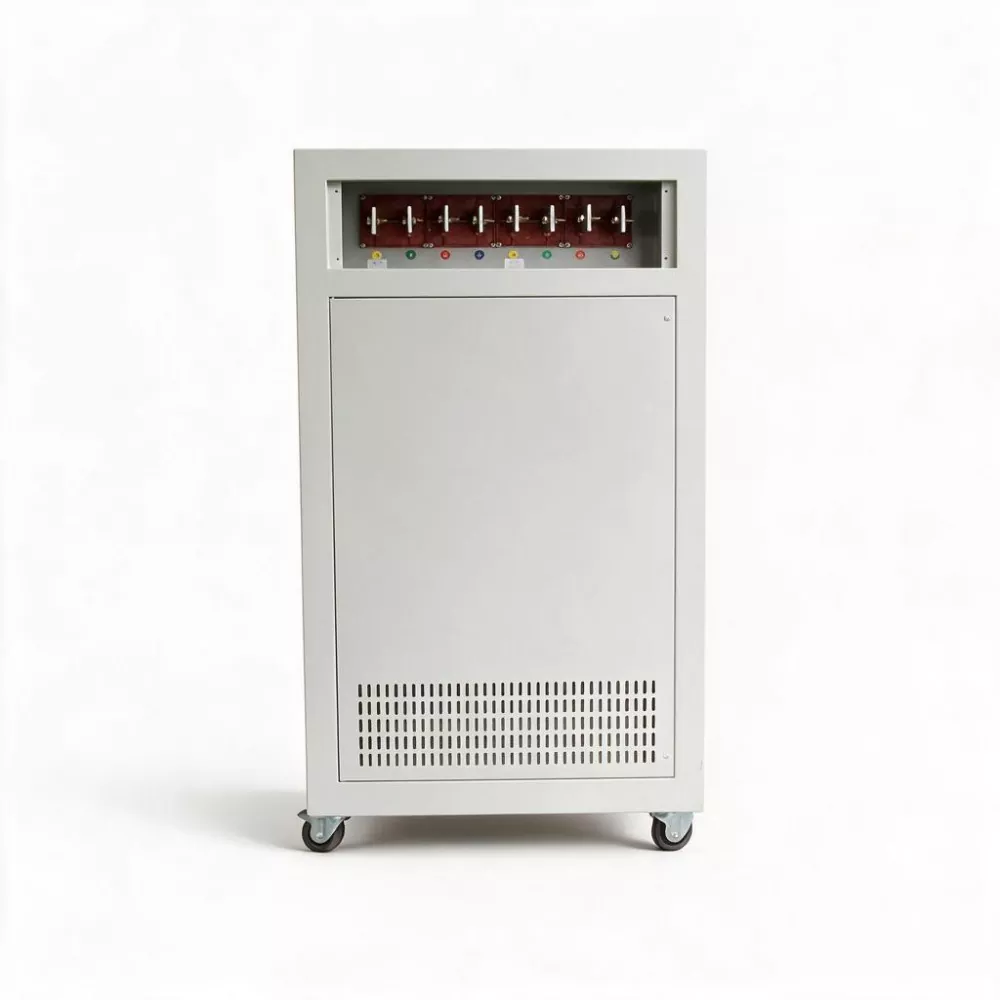

A 3 fázisú 1000KVA SCR statikus AVR, mint zászlóshajó termék, teljesebb felügyeleti és kommunikációs képességekkel van felszerelve. A szabványos RS485 interfész mellett bővíthető Ethernet kommunikációval, optikai szálas kommunikációval stb., támogatva az IEC 61850 szabványt és más energiaipari szabványos protokollokat, és zökkenőmentesen csatlakoztatható a nagy létesítmények tápelosztó központjához (DCC). A digitális LED kijelző egyidejűleg képes megjeleníteni a háromfázisú feszültséget, áramerősséget, teljesítményt, terhelési sebességet, belső hőmérsékletet stb., a működési paraméterek minden dimenzióját.

Termék paraméter

Főbb jellemzők

1. Megavolt-Amper szintű ultra-nagy kapacitás

Névleges teljesítménye 1000KVA, kimeneti árama 1520A, képes lefedni egy portáldaru teljes tápbuszt, egy közepes méretű bánya teljes emelő-zúzórendszerét, vagy egy nagy adatközpont teljes informatikai terheléscsoportját.

2. Extrém túlterhelhetőség

120%-os névleges terhelést 1 órán át, 150%-os névleges terhelést 30 másodpercig képes ellenállni. Extrém munkakörülmények esetén, mint például több portáldaru egyidejű indulása a kikötőben, vagy egy bányatörőgép-csoport egyidejű működése, az SBWZ-1000KVA-nak nem kell megkerülnie, és folyamatosan stabil kimeneti feszültséget tud biztosítani.

3. Redundáns hűtési kialakítás

Kettős ventilátor redundáns kialakítást használ, automatikus váltással az elsődleges és a tartalék között. A kimenet hőmérséklet-szabályozási stratégiája úgy van optimalizálva, hogy teljes terhelés mellett, 40 ℃ hőmérsékletű környezetben működjön, a belső hőmérséklet emelkedést szigorúan 60 ℃-on belül szabályozzák.

4. Nagy hatékonyság

Tipikus, 1000 KVA kapacitású üzemi körülmények között és átlagosan 65%-os éves terhelés mellett a hagyományos szervo típusú feszültségstabilizátorokhoz (96%-os hatásfok) képest az SBWZ-1000KVA hozzávetőlegesen (1000×0,65×4%×8760) ≈ 227 760 kWh villamos energiát takaríthat meg évente. A 0,7 jüan/kWh ipari villamosenergia-árral számolva az éves villamosenergia-megtakarítás hozzávetőlegesen 160 000 jüan – kevesebb, mint két éven belül a villamosenergia-megtakarítás megtérítheti a berendezések növekményes beruházásait.

5. Teljes körű környezetvédelem

A szekrény védelmi szintje IP40-re vagy IP54-re szabható, amely alkalmas zord telepítési környezetekhez, például kikötőkhöz, bányákhoz és szabadtéri projektekhez. A nagy teherbírású lemezszerkezet és a szeizmikus alapkialakítás megfelel a nagy hatású üzemi területek beépítési követelményeinek.

6. Átfogó teljesítményelosztó központ (DCC) integrációs képesség

Alapfelszereltség RS485 kommunikációs interfésszel, Ethernetre bővíthető, optikai szálas kommunikációval és IEC 61850 protokollal. Az üzemi adatok (háromfázisú feszültség/áram/teljesítmény/elektromos energia minősége/hőmérséklet/riasztási állapota) valós idejű feltöltése, amely megfelel a nagy infrastruktúra-elosztó központok távfelügyeleti és központosított felügyeleti követelményeinek.

Termék alkalmazások

1. Kikötők és terminálok: Központi feszültségstabilizáló védelmet biztosítanak a nagyméretű be- és kirakodó berendezésekhez, mint például portáldaruk, portáldaruk, gumiabroncsos portáldaruk és szalagos szállítószalagok, biztosítva a kikötői műveletek hatékonyságát és csökkentve a feszültségproblémák miatti berendezések meghibásodását.

2. Bányászat és Kohászat: A bányászati ​​és dúsítási folyamatok folytonosságát biztosító nagy teljesítményű berendezések, például bányaemelők, nagy zúzógépek, golyósmalmok, rezgősziták és szalagos szállítószalagok energiaellátó rendszereihez használják.

3. Nagy adatközpontok és felhőalapú számítástechnikai központok: Rendkívül tiszta és rendkívül megbízható feszültségstabilizált tápegységeket biztosítanak az IT-terhelési csoportok, precíziós légkondicionáló rendszerek és az ultranagy adatközpontok UPS előlapjai számára.

4. Repülőtéri infrastruktúra: A repülőtéri navigációs világítási rendszerek, az automatikus poggyászválogató rendszerek, a beszállóhíd elektromos rendszerei és a terminálépületek alapvető elektromechanikus berendezései áramellátására használják.

5. Nagy Ipari Parkok és Gazdasági és Technológiai Fejlesztési Zónák: A teljes park fő bejövő vezetékeinek energiaminőség-irányítási fő berendezéseként feszültségstabilitást, harmonikus leválasztást és áramminőségi adattámogatást biztosít a teljes park számára.

6. Nemzeti szintű kutatási létesítmények: Stabil tápellátás biztosítása a rendkívül magas energiaminőségi követelményeket támasztó nagy tudományos létesítmények számára, mint például nagy gyorsítók, szupravezető laboratóriumok és magfúziós kutatási eszközök.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Mekkora az 1000KVA stabilizátor túlterhelése? Kibírja több nagy motor egyidejű indítását?

Az SBWZ-1000KVA túlterhelhetősége a következő: a névleges terhelés 120%-át 1 órán át, a névleges terhelés 150%-át 30 másodpercig képes elviselni. A motorok nagy csoportjának egyidejű indításakor, amíg az ütközőáram időtartama 30 másodpercen belül van, a stabilizátor online maradhat és működhet anélkül, hogy átkapcsolna bypass módba. Különösen extrém indítási körülmények esetén (például 1500 KVA-t meghaladó teljes indítási teljesítmény) a rendszer tervezési szakaszában konfigurálhatunk lágyindítási megoldást.

2. Hogyan működik együtt ez a 3 fázisú 1000KVA SCR statikus AVR egy 10KV/0.4KV transzformátorral?

Az SBWZ-1000KVA a 10KV/0.4KV transzformátor kisfeszültségű oldalsó buszára van felszerelve (általában 1250KVA-2000KVA). Ez egyenértékű egy "stabilizátor szigetelő réteg" behelyezésével a transzformátor és a nagy terhelés közé. Javasoljuk, hogy a stabilizátor elülső végén keretes megszakítót (ACB) konfiguráljon védő- és leválasztó kapcsolóként, és az elosztószekrényeket a hátsó végén a meghatározott terhelési zónák szerint konfigurálja.

3. Hogyan történik az 1850 kg-os tömeg szállítása és felszerelése?

A berendezés alapja targoncafuratokkal és emelőgyűrűkkel rendelkezik, amelyek targoncával, hidraulikus mozgatható járművel vagy daruval pozícionálhatók. A szállítás során a berendezést fa támasztékokkal rögzítik, a belső kulcselemeket ütéselnyelő anyagokkal töltik fel. Az alapozás helyén C30-as betonöntést kell használni, ≥150 mm vastagsággal és előre beállított M12-es horgonycsavarokat. A konkrét beépítési méretek és a terhelési követelmények a „Telepítési kézikönyvben” találhatók.

4. Hogyan érhető el a kettős redundáns ventilátorok megbízható kapcsolása?

Mind a két ventilátornak van egy független tápellátása és vezérlő áramköre. Amikor a fő ventilátor működik, a készenléti ventilátor készenléti üzemmódban van. Ha a fő ventilátor meghibásodik, vagy fordulatszáma alacsonyabb a beállított küszöbértéknél, a vezérlőrendszer 1 másodpercen belül automatikusan készenléti ventilátorra kapcsol, és ezzel egyidejűleg riasztást küld a kommunikációs interfészen keresztül. Ez a kialakítás biztosítja, hogy még egyetlen ventilátor meghibásodása esetén is a berendezés normál módon működjön teljes terhelésen.

5. Miért ajánlják az SBWZ sorozatot nagyszabású projektekhez a hagyományos szervo típusú stabilizátorok helyett?

A két alapvető ok: az egyik a sebesség – a szervo típusú stabilizátorok válaszideje általában a második tartományba esik, és szinte képtelenek reagálni a rács ingadozásaira (amelyek tíz-száz ezredmásodpercig tartanak); az SBWZ válaszideje 10 ms és 40 ms között van, ami hatékonyan képes rögzíteni és kompenzálni az ingadozásokat. A második a megbízhatóság – a szervo-típusú stabilizátorok szénkeféi kopásra hajlamos alkatrészek, és gyorsabban kopnak nagy teljesítményű alkalmazásokban, rendszeres leállítást igényelve a cseréhez; Az SBWZ teljesen érintésmentes kialakítás, nem igényel karbantartást, és lényegesen nagyobb megbízhatósággal rendelkezik. Nagy infrastruktúra esetén ez a két különbség közvetlenül meghatározza az áramellátó rendszer rendelkezésre állási szintjét.

6. Használható-e a 3 fázisú 1000 KVA SCR statikus AVR hálózatra kapcsolt energiatermelő rendszerekben (például fotovoltaikus erőművekben vagy szélerőművekben)?

RENDBEN. Az SBWZ-1000KVA kettős, 50/60 Hz-es frekvenciát támogat, és új energetikai erőművek állomási energiarendszerében használható. Stabil tápellátást biztosít a léptetőállomás kapcsolóüzemű tápegységének, vezérlőrendszerének, tűzvédelmi és szellőztető berendezéseinek. Ezen túlmenően, ha az állomás teljesítménye teljes mértékben függ a hálózati tápellátástól éjszaka vagy fényszegény időszakokban a fotovoltaikus erőművekben, a feszültségstabilizátor gondoskodhat arról, hogy az állomás berendezésére ne legyenek hatással a hálózat feszültségingadozásai.
