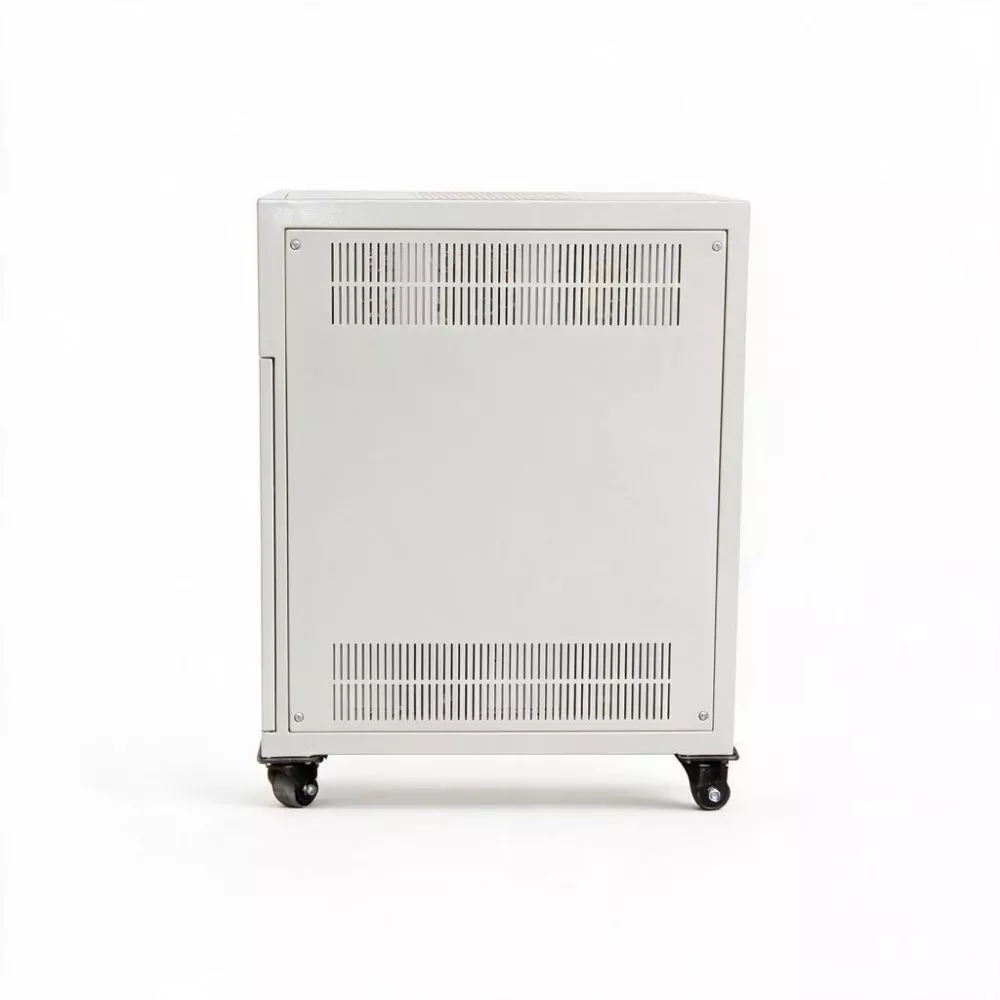

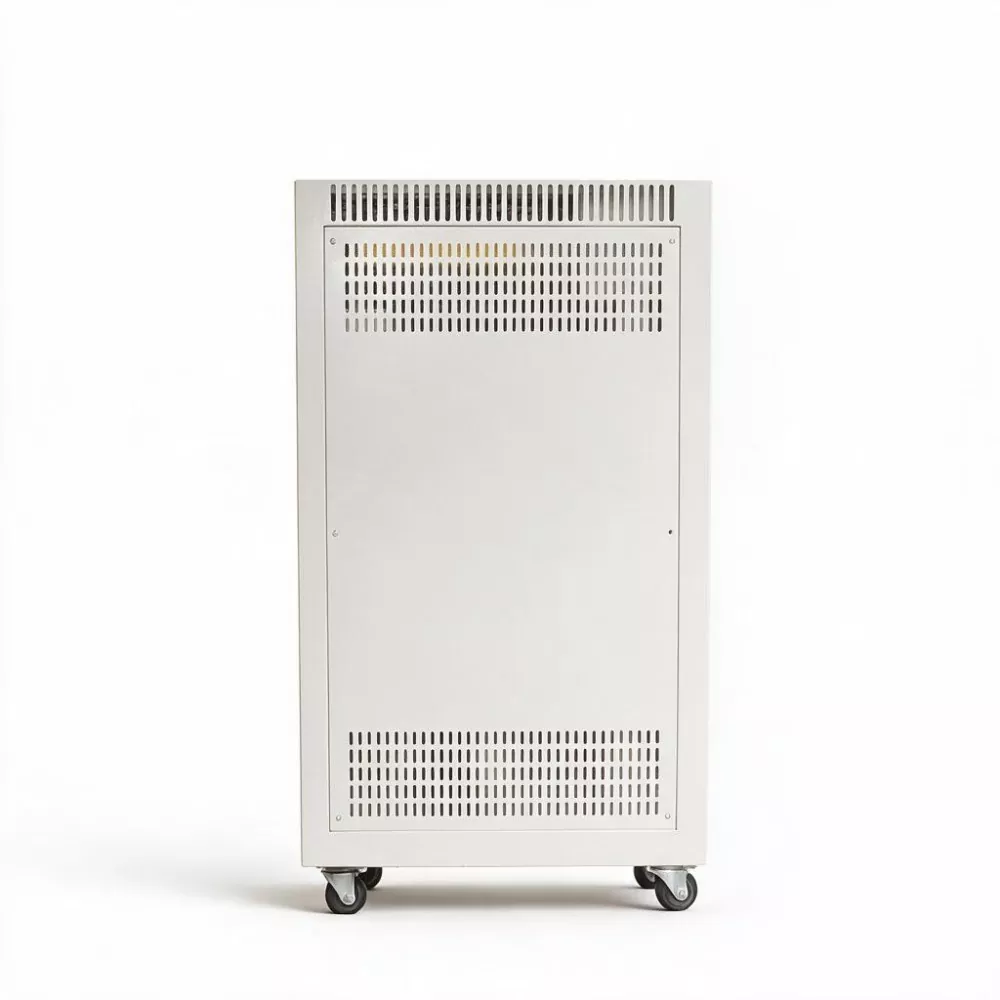

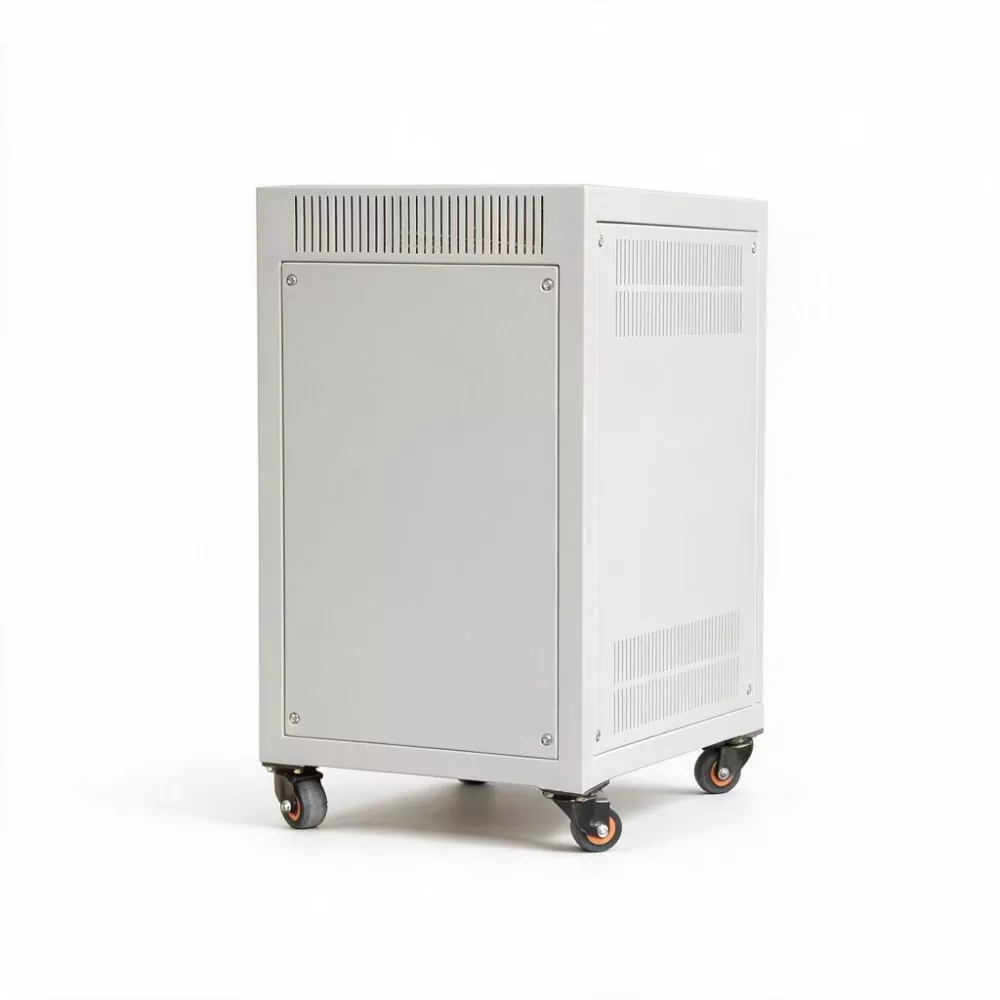

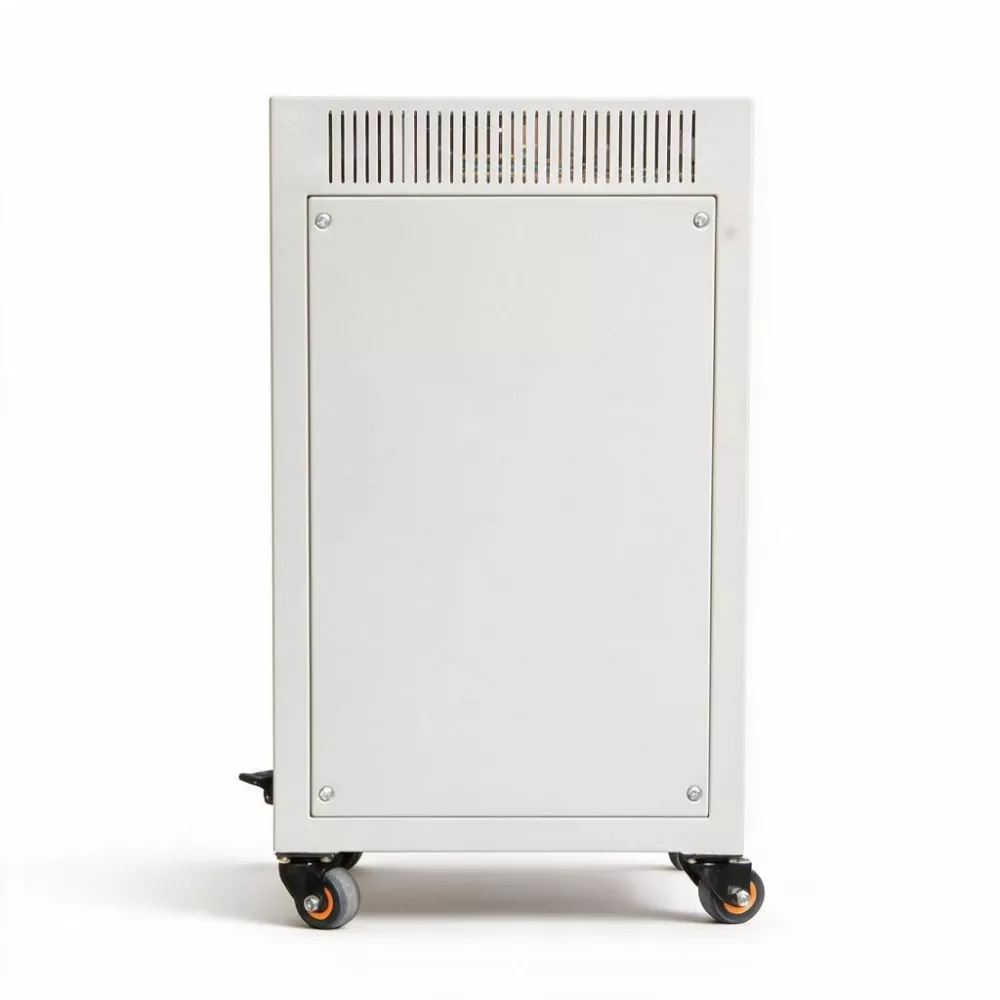

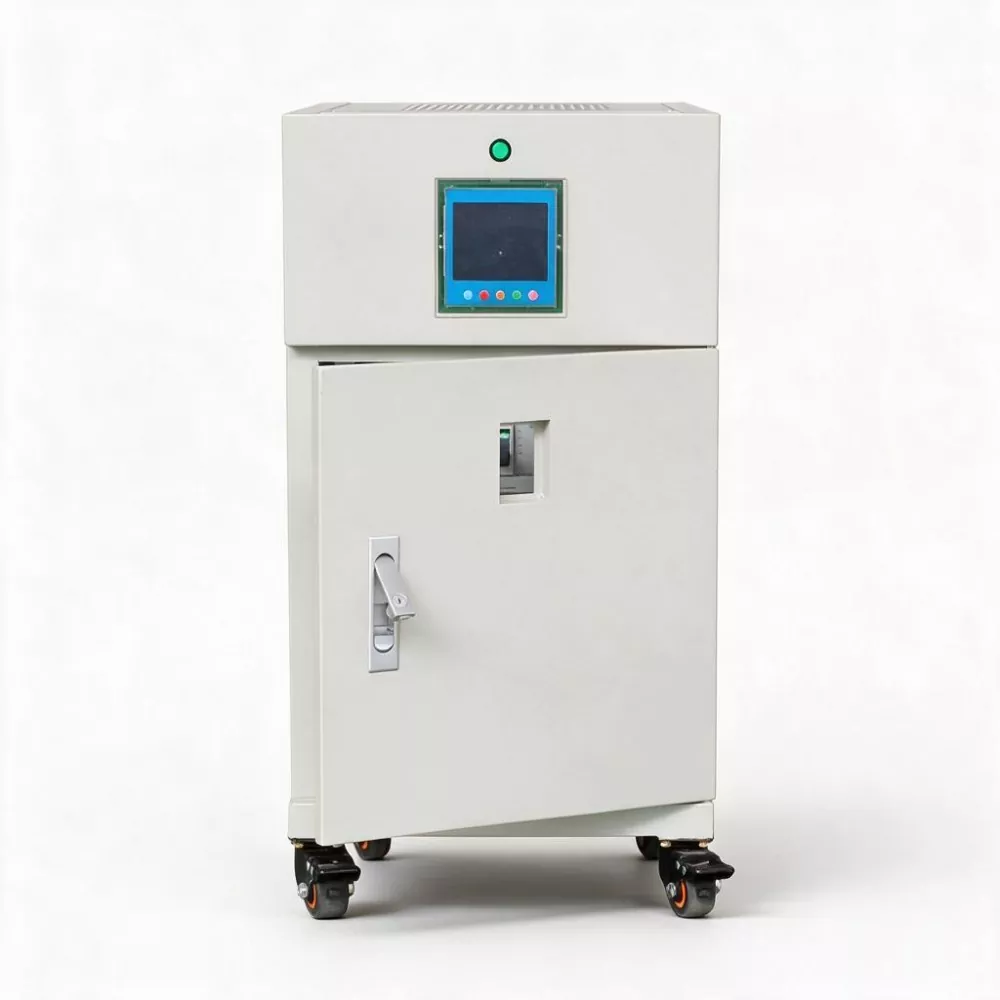

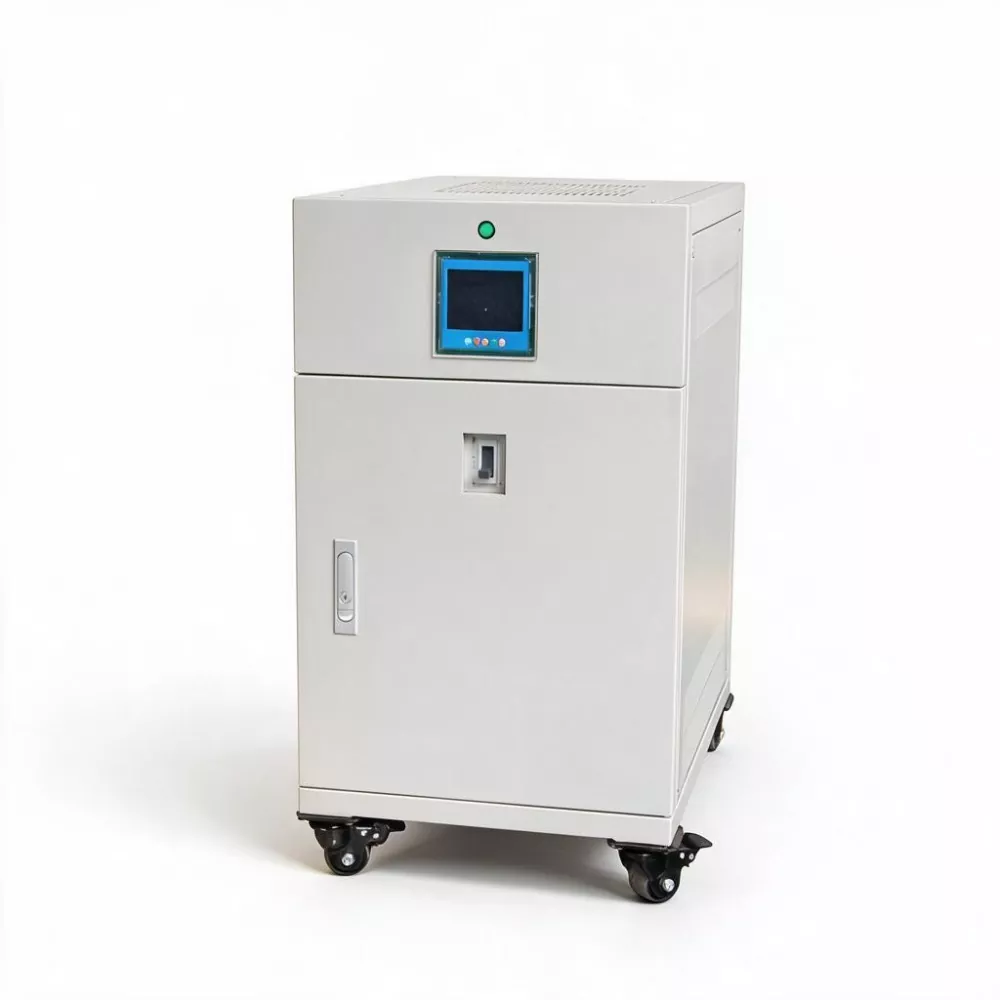

3 fázisú 50 kVA SCR statikus AVR

A 3 fázisú 50KVA SCR statikus AVR egy nagy sebességű DSP számítási chipet használ vezérlőmagként a háromfázisú bemeneti feszültség változásainak valós időben történő figyelésére. Amikor a hálózat feszültsége ingadozik, a DSP rendszer ezredmásodperceken belül kiszámítja a szükséges kompenzációs feszültséget, és érintésmentes gyors kapcsolási kompenzációt hajt végre az SCR (tirisztor) modulon keresztül, ezáltal biztosítva a kimenet azonnali feszültségstabilitását. A teljes folyamat nem igényel mechanikus mozgó alkatrészt, így teljesen kiküszöbölhető a szénkefe kopása, a szikraképződés és a rendszeres csere.

Termék paraméter

Főbb jellemzők

1. Nincs érintkezésvezérlés

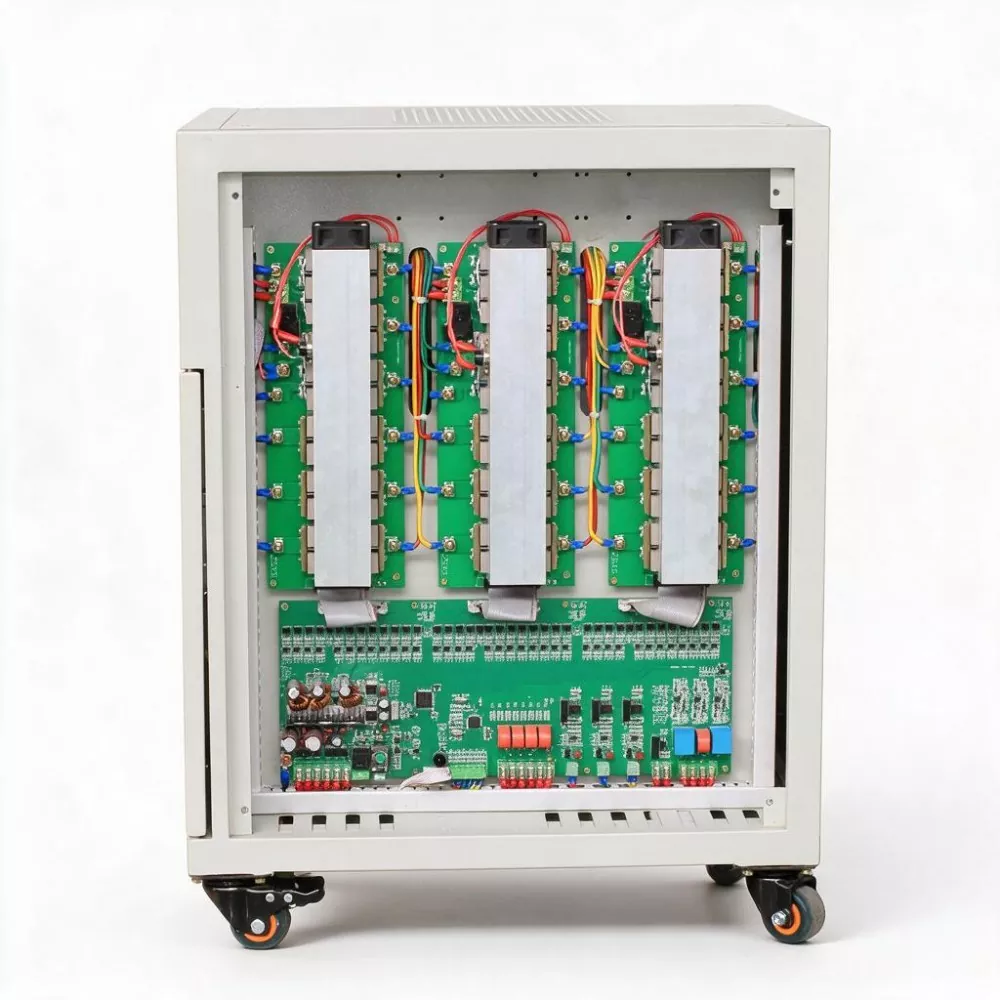

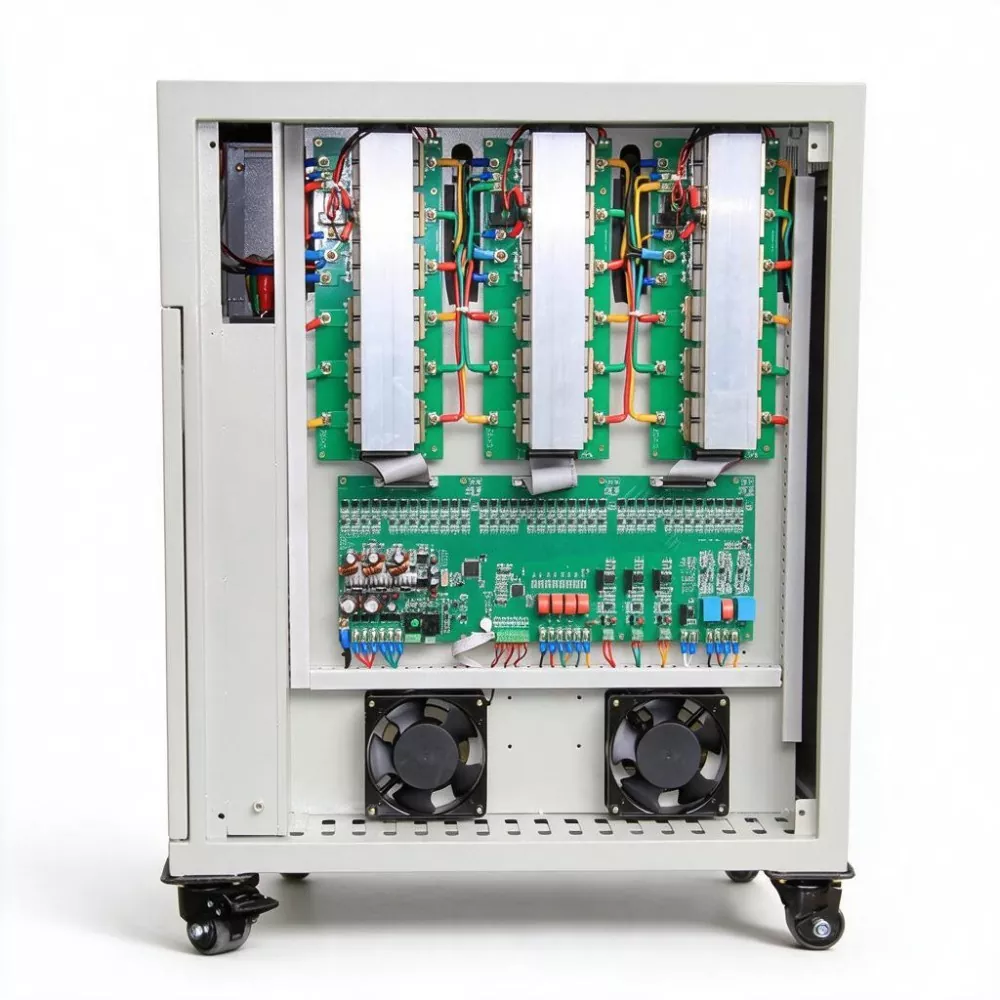

Az SCR modul a feszültség gyors kompenzálására és szabályozására szolgál. Az egész gépnek nincs mechanikus mozgó alkatrésze (nincs szénkefe, nincsenek szervomotorok). Ez teljesen kiküszöböli a hagyományos feszültségszabályozók karbantartási fájdalmait, mint például a szénkefe kopása, szikraképződése és rendszeres cseréje, így valós karbantartásmentes működés érhető el, és jelentősen csökkenthető a teljes életciklus működési költsége.

2. DSP digitális vezérlés

A DSP számítási mérőchipet vezérlőmagként használva, gyors váltakozó áramú mintavételezési technológiával és hatékony értékkorrekciós technológiával kombinálva valós időben tudja nyomon követni a hálózati feszültség változásait. A válaszsebesség elérheti a 10 ms-tól 40 ms-ig (állítható), és a hálózat ingadozásaitól ezredmásodperceken belül teljessé teszi a szabályozást, biztosítva a kimeneti feszültség azonnali stabilitását, különösen alkalmas érzékeny feszültségtranziensekkel rendelkező berendezésekhez.

3. Nagyfeszültségű stabilizációs pontosság

A fázisfeszültség stabilizálási pontossága ±1%, a vonali feszültség pontossága ±1,5%. A kimeneti hullámforma torzítási aránya kisebb, mint 0,1%, növekményes felharmonikusok generálása nélkül, tiszta és stabil tápellátást biztosítva a precíziós műszerek, orvosi berendezések és numerikus vezérlőrendszerek számára.

4. Nagy hatékonyság

A 3 fázisú 50KVA SCR statikus AVR hatékonysága ≥99%, sokkal magasabb, mint a hagyományos szervo típusú feszültségszabályozók 96%-a. Az önveszteség rendkívül alacsony, a hosszú távú üzemeltetés pedig jelentősen csökkentheti az energiafelhasználás költségeit, kielégítve a vállalkozások energiatakarékossági és kibocsátáscsökkentési, valamint zöld termelési követelményeit.

5. Nulla áramú kapcsolási technológia

A nulláramú kapcsolási technológia segítségével az SCR modul a nulla áramponton kapcsol be és ki, hatékonyan elkerülve az áramütést és a feszültségcsúcsot a kapcsolási pillanatban, javítva a berendezés működésének biztonságát és megbízhatóságát.

6. Programozható védelem és intelligens felügyelet

A felhasználók programozással beállíthatják a túlfeszültséget, az alulfeszültséget, a túláramvédelmi küszöbértékeket és a feszültségstabilizálás pontosságát. A beépített többféle védelmi funkció, mint a túlterhelés, túlfeszültség, alacsony feszültség, rövidzárlat, túlmelegedés és fázisvesztés, valamint az automatikus bypass funkció. A digitális LED-kijelző valós időben mutatja a háromfázisú feszültséget, áramerősséget és teljesítményt, az üzemállapot pedig egy pillantással áttekinthető.

7. E-osztályú szigetelés, nagy feszültségállóság

A szigetelési fokozat eléri az E-osztályt, a szigetelési szilárdság pedig 2500V/1perc AC feszültséget is kibír átcsapás és meghibásodás nélkül. A termék működési hőmérséklete -5 ℃ és 40 ℃ között van, a relatív páratartalom kevesebb, mint 90%, és alkalmas különféle ipari helyszíni környezetekre.

Termék alkalmazások

1. Ipari automatizálás gyártósor: Nagy sebességű, stabil feszültségű tápellátást biztosít PLC vezérlőrendszerekhez, szervohajtásokhoz, robotmunkaállomásokhoz és automatizált összeszerelő sorokhoz, megelőzve a berendezések riasztásait, leállásait és a feszültségtranziensek okozta termelési zavarokat.

2. Nagyméretű mechanikus és fémmegmunkáló berendezések: Alkalmas nagy teljesítményű feldolgozó berendezésekhez, például nagy szerszámgépekhez, lézervágó gépekhez, plazmavágó gépekhez és bélyegzőberendezésekhez, amelyek stabil feszültségű tápellátást biztosítanak a feldolgozás pontosságának és a berendezések biztonságának biztosítása érdekében.

3. Orvosi létesítmények: Nagy pontosságú, nagy tisztaságú stabil tápellátást biztosít a kórházi képalkotó központok (CT, MRI), műtői berendezések és precíziós műszerek számára a laboratóriumban, biztosítva a diagnosztikai minőséget és a betegek biztonságát.

4. Kommunikációs bázisállomások és adatközpontok: 5G kommunikációs bázisállomások és kis- és közepes méretű adatközpontok kapcsolóüzemű tápegységeihez és precíziós klímaberendezéseihez használják, biztosítva, hogy a kommunikációs berendezések ne ütközzenek össze a feszültségingadozások miatt.

5. Liftek és épületberendezések: Stabil tápellátást biztosít a kulcsfontosságú berendezések számára, mint például a liftrendszerek, központi légkondicionáló, és a sokemeletes épületek tűzoltószivattyúi, elkerülve a berendezések meghibásodását és a rendellenes feszültségek okozta biztonsági veszélyeket.

6. Kutató- és vizsgálóintézetek: Nagy pontosságú, stabil feszültségű tápellátást biztosít a környezeti vizsgálati kamrák, precíziós mérőműszerek, és nagy teljesítményű vizsgálóberendezések számára egyetemi laboratóriumokban, minőségellenőrző központokban, kutatóintézetekben, biztosítva a kísérleti adatok pontosságát és megismételhetőségét.

Mik a különbségek és előnyei a hagyományos szervomotoros típusú feszültségszabályozókhoz képest?

A modern ipari automatizálás és a precíziós gyártási szintek folyamatos fejlesztésével egyre több elektromos berendezésre támaszkodnak magasabb követelmények a tápellátás minőségével szemben, amelyek nemcsak stabil feszültséget igényelnek, hanem azonnal reagálnak a feszültségingadozásokra, hogy elkerüljék a PLC-program zavarait, a szervohajtás riasztásait és a precíziós műszerek mérési eltéréseit. Bár a hagyományos szervomotor típusú feszültségszabályozók megbízható teljesítményt nyújtanak, a mechanikus szénkefe-beállítási módszerük meghatározza, hogy a válaszsebességnek van egy fizikai határa (általában másodperceken belül), ami nehéz megfelelni a feszültségtranziensekre érzékeny csúcskategóriás terhelések követelményeinek.

A 3 fázisú 50KVA SCR statikus AVR feszültségszabályozási pontossága ±1%， sokkal jobb, mint a hagyományos szervo típusú feszültségszabályozók ±3%-a. Válaszideje elérheti akár a 10 ms-t is, ami a hálózati feszültségingadozások első ciklusán belül elvégzi a beállítási műveletet, biztosítva, hogy a hátoldalon lévő érzékeny berendezések alig érezzék a feszültségváltozásokat.

Hatékonyság szempontjából a termék hatékonysága ≥ 99%, és hosszú távon jelentős villamosenergia-kiadásokat takaríthat meg a vállalkozások számára.

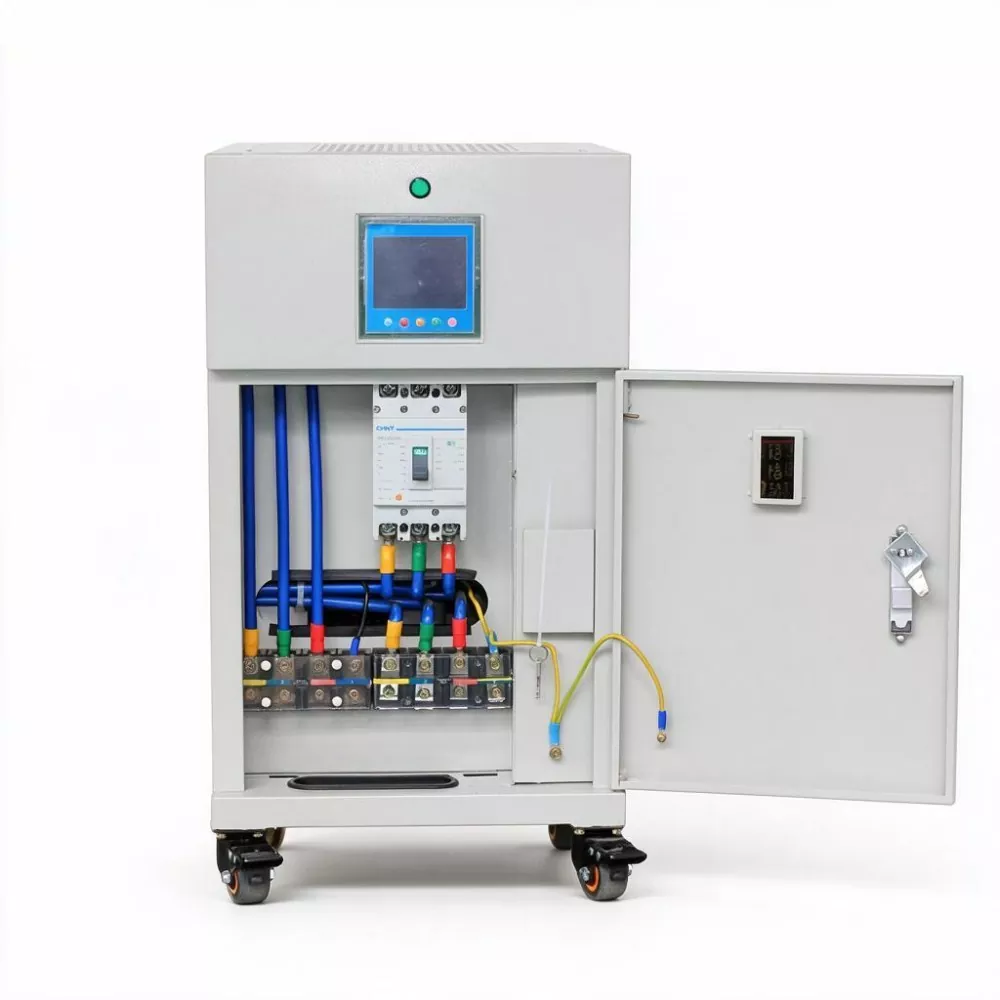

Az intelligencia szempontjából az SBWZ-50KVA programozható beállítási funkciókkal van felszerelve. A felhasználók beállíthatják a túlfeszültség, az alulfeszültség, a túláramvédelmi küszöbértékeket és a feszültségszabályozás pontossági paramétereit a tényleges helyszíni igényeknek megfelelően. A digitális LED kijelző valós idejű üzemi adatokat jelenít meg, mint például a háromfázisú fázisfeszültség, fázisáram és teljesítmény. A termék támogatja a háromfázisú ötvezetékes csatlakozást (L1, L2, L3, N, PE), és kompatibilis az 50/60 Hz-es kétfrekvenciás rácsokkal.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Milyen lényeges különbségek vannak az SBWZ sorozat és a hagyományos SBW szervomotor feszültségstabilizátor között?

Az SBWZ sorozat a DSP digitális vezérlést és az SCR érintésmentes kapcsolótechnológiát alkalmazza, és az egész gépnek nincs mechanikus mozgó alkatrésze (nincs szénkefe, nincsenek szervomotorok). Míg a hagyományos SBW sorozat szervomotorokra támaszkodik, hogy a szénkeféket a transzformátortekercseken csúszhassa a feszültség szabályozása érdekében, problémái vannak a mechanikai kopással és a lassú reakciósebességgel. Az SBWZ válaszsebessége elérheti a 10-40 ms-ot, ami több tízszer gyorsabb, mint az SBW sorozaté (második szint); a ±1%-os feszültségstabilizálási pontosság is sokkal jobb, mint az SBW sorozaté ±3%.

2. Mit jelent az "érintésmentes"? Mik az előnyei?

Az "érintésmentes" azt jelenti, hogy a feszültségstabilizátor feszültségszabályozási folyamata során nincsenek mechanikus érintkező alkatrészek (például a szénkefe és a tekercs közötti csúszó érintkezés). A feszültségkompenzáció az SCR tirisztor modulon keresztül történik elektronikus kapcsolási módon. Az előnyök közé tartozik: nincs mechanikai kopás, nincs karbantartás, nincs szikra, gyors reakciósebesség, hosszú élettartam, nagy megbízhatóság és alkalmas a hosszú távú folyamatos működésre.

3. Mit jelent a gyakorlati alkalmazásokban a 10 ms és 40 ms közötti válaszsebesség?

Ez azt jelenti, hogy ha a hálózati feszültség ingadozik, az SBWZ-50KVA egy hálózati cikluson belül (20 ms) képes befejezni az észlelési, számítási és kompenzációs folyamatot. A hátoldalon lévő érzékeny eszközöknél (pl. PLC, szervohajtások, precíziós műszerek) szinte nincs feszültségváltozás, a berendezés folyamatosan üzemelhet riasztások, feszültségtranziensek miatti leállások nélkül.

4. Hogyan érhető el a 3 fázisú 50KVA SCR statikus AVR ≥ 99%-os hatékonysága?

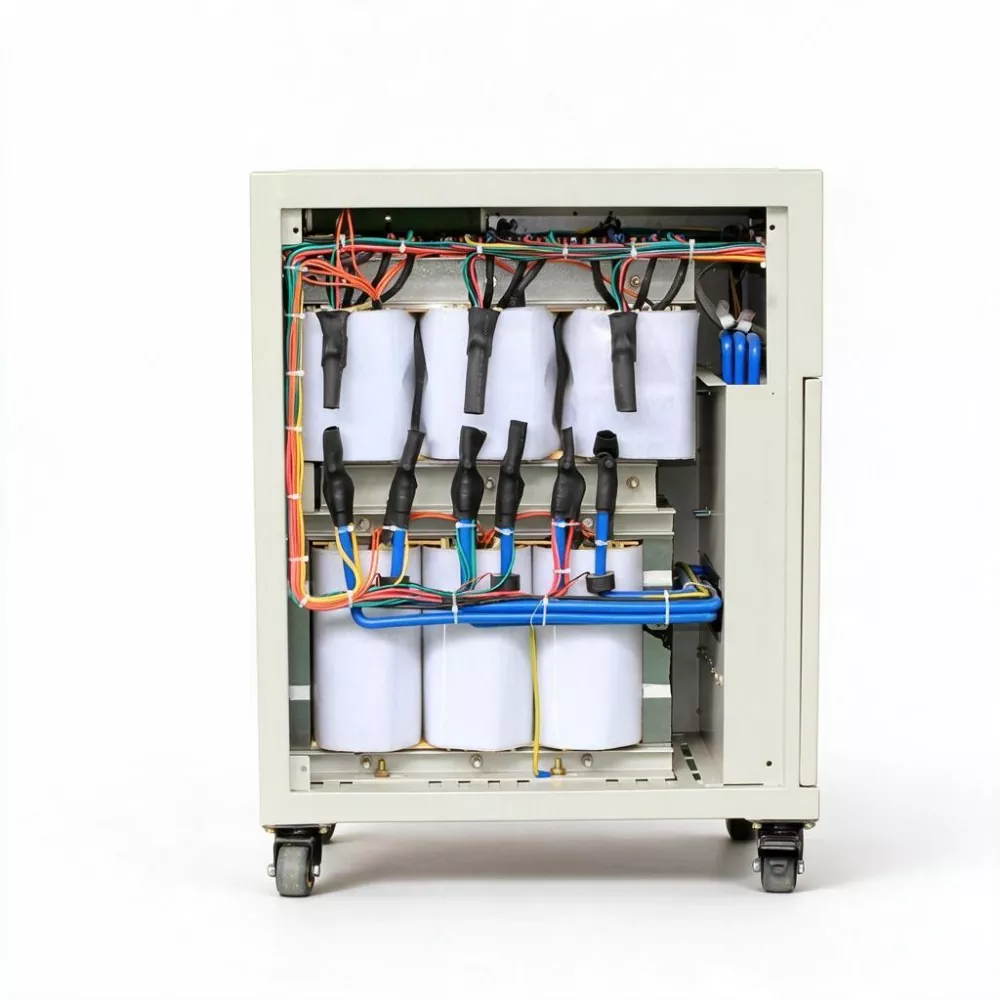

Az SBWZ sorozat olyan tervezési sémát alkalmaz, amely az SCR érintésmentes kapcsolótechnológiát és a hatékony leválasztó transzformátorokat ötvözi. Az SCR modul vezetési feszültségesése rendkívül alacsony, és a vezetési veszteség sokkal kisebb, mint a hagyományos szénkefe érintkezési ellenállás elvesztése; ugyanakkor a DSP vezérlő algoritmus optimalizálja a kompenzációs stratégiát, lehetővé téve a transzformátor számára, hogy mindig a hatékony tartományban működjön. Az átfogó hatásfok elérheti a 99%-ot, lényegesen energiatakarékosabb, mint a hagyományos szervo típusú feszültségstabilizátorok (kb. 96%).

5. Milyen paramétereket állíthat be a programozható beállítási funkció?

A felhasználók az eszközpanelen vagy a kommunikációs interfészen keresztül beállíthatják a túlfeszültség-védelmi küszöböt, az alulfeszültség-védelmi küszöböt, a túláramvédelmi küszöböt, valamint a feszültségstabilizálás pontosságát és egyéb kulcsfontosságú paramétereket. Ez lehetővé teszi az SBWZ-50KVA számára, hogy rugalmasan alkalmazkodjon a különböző hálózati környezetekhez és terhelési követelményekhez, és gyorsan elvégezze a paraméterek egyeztetését az építkezésen gyári előbeállítás nélkül.

6. Milyen kommunikációs protokollokat és felügyeleti módszereket támogat a berendezés?

A standard konfiguráció támogatja az RS485 kommunikációs interfészt, a Modbus-RTU protokoll pedig bővíthető. A berendezés csatlakoztatható a gyári DCS rendszerhez, SCADA rendszerhez vagy energiamenedzsment platformhoz (EMS) a feszültség, áram, tápellátás és riasztási állapot távoli valós idejű monitorozása érdekében, amely támogatja a pilóta nélküli működést és az előrejelző karbantartást.
