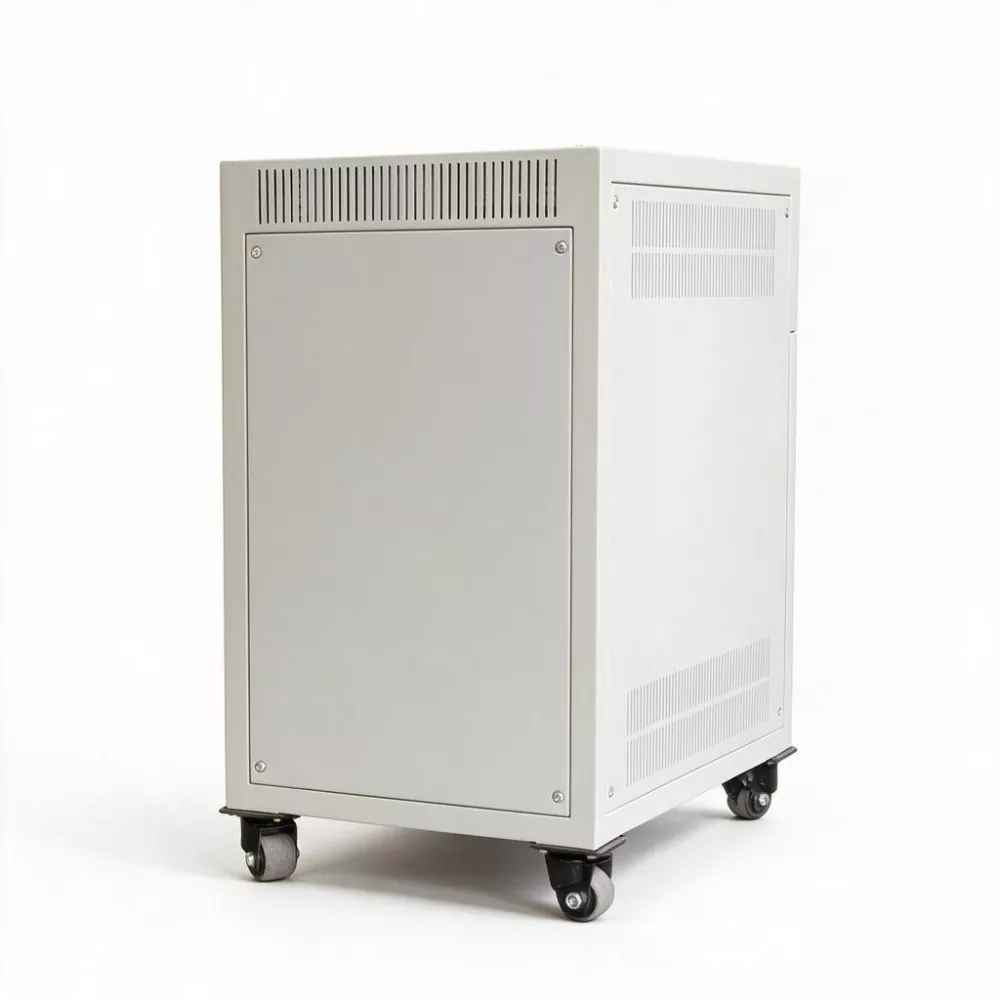

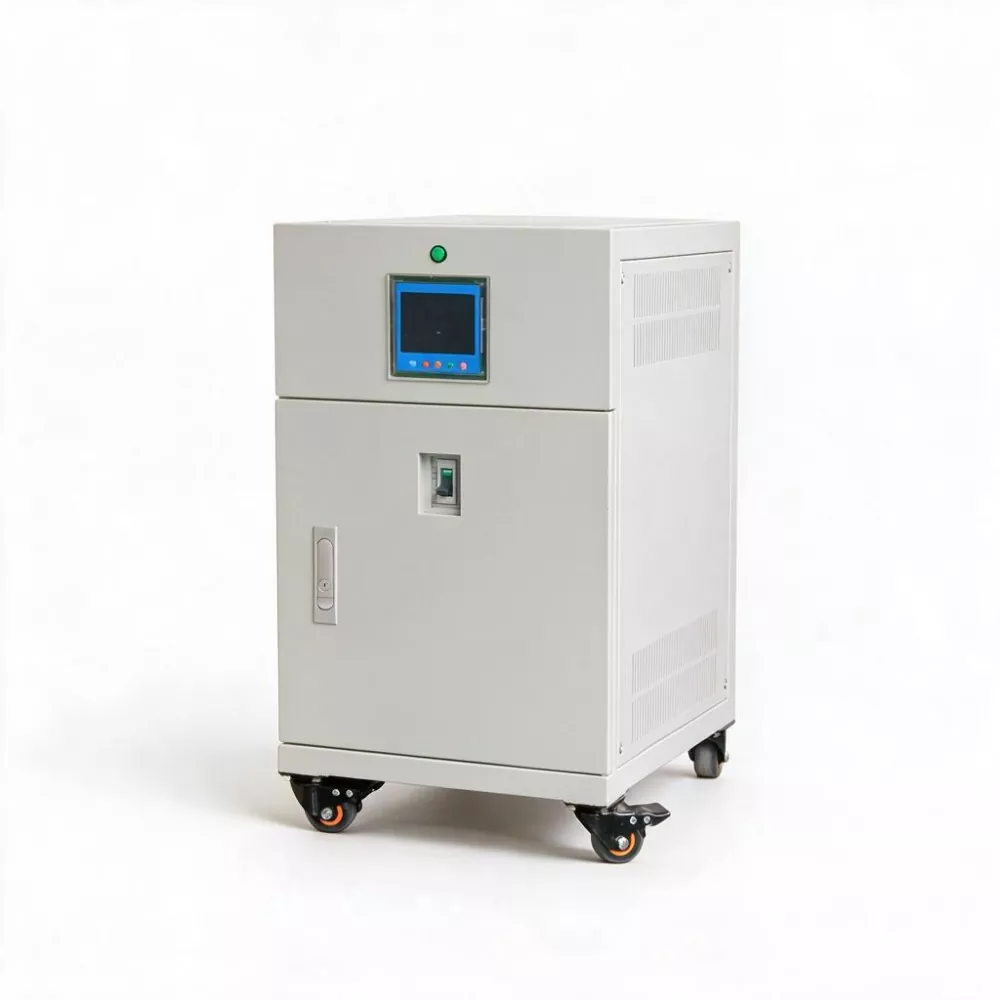

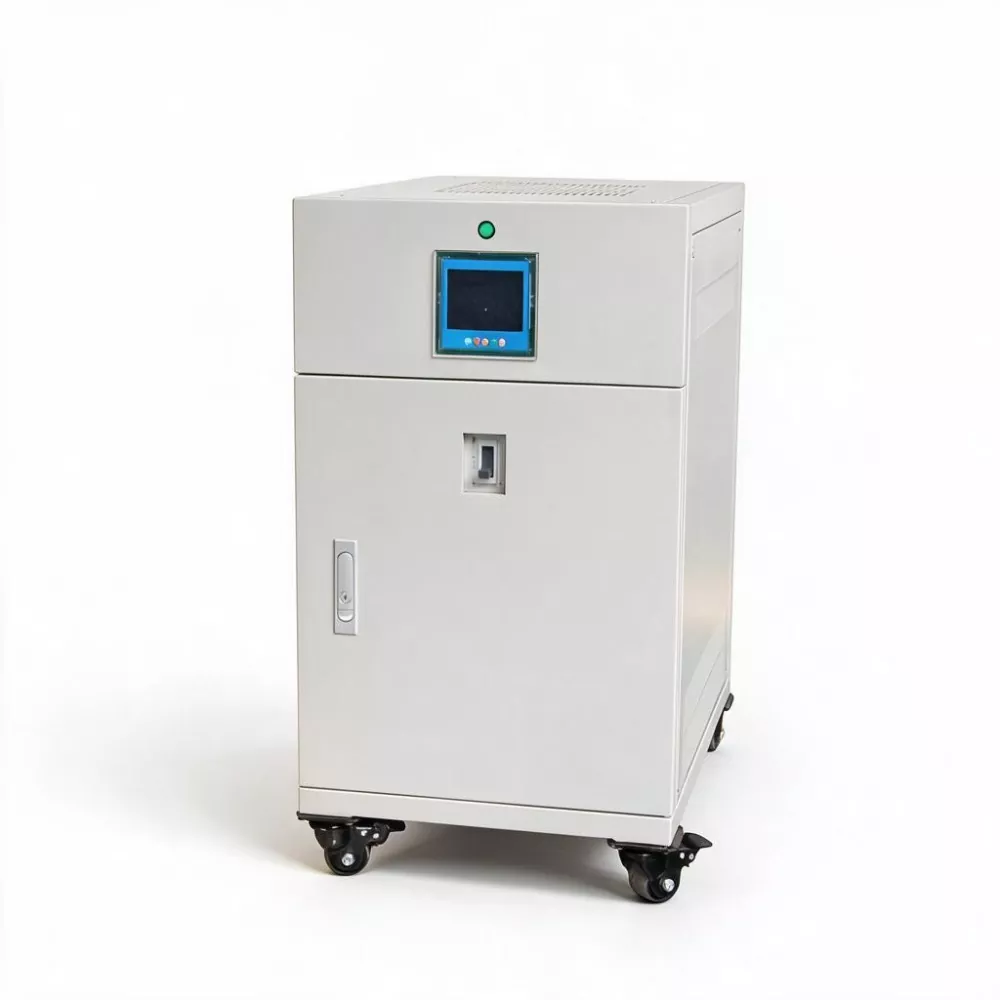

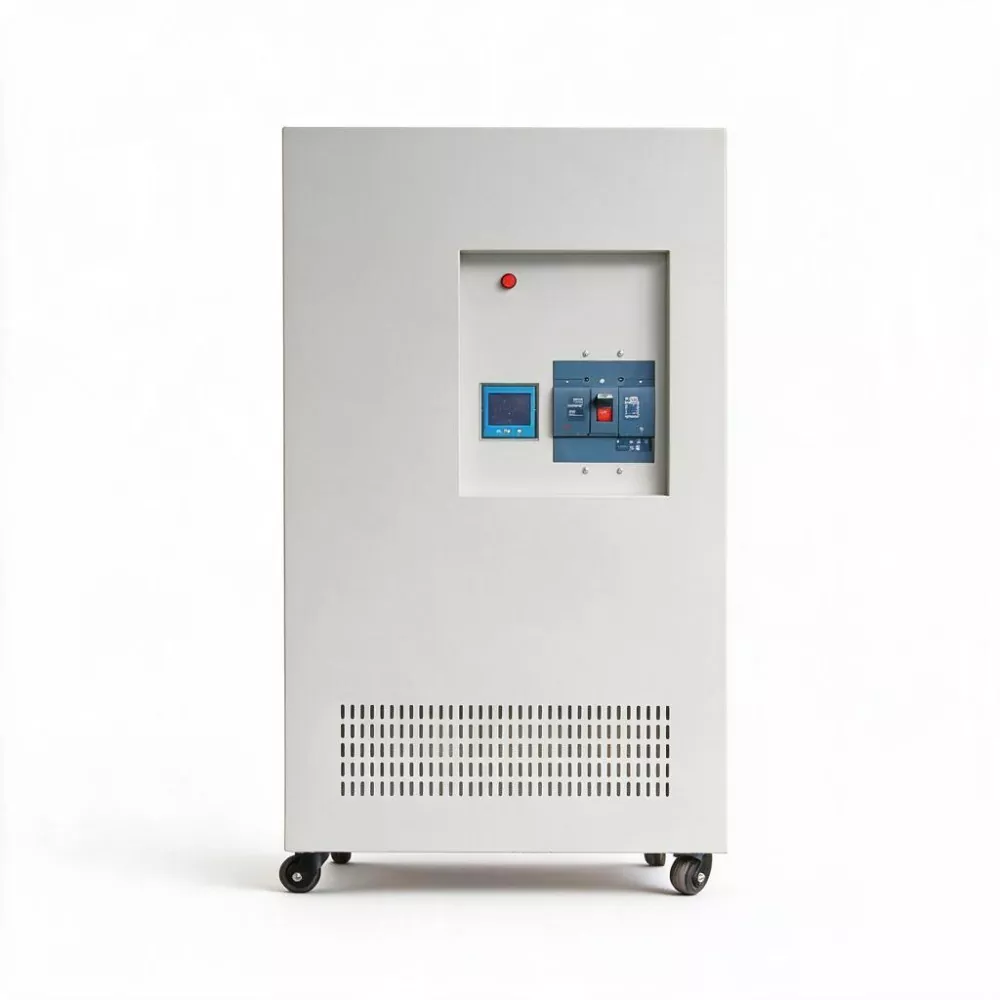

3 fázisú 150 kVA SCR statikus AVR

A 3,0T mágneses rezonancia képalkotó rendszer megköveteli, hogy a fő mágneses tér egyenletessége elérje az egymillió rész szintjét, a gradiens tekercs kapcsolási pontossága mikroszekundumos szinten legyen, a rádiófrekvenciás rendszer frekvenciastabilitása pedig 0,1 ppm-nél jobb. Ezeknek a rendkívül precíz elektronikus rendszereknek egyetlen közös követelménye van: a tápellátás.

A kórházak áramellátási környezete összetett. A nagy berendezések, mint például a CT forgó anódok és a DSA nagyfeszültségű generátorok gyakran indulnak és állnak le, a szomszédos padlóépítés energiafelhasználása és a városi elektromos hálózat napi ingadozása mind hatással van az áramminőségre.

Az MRI szupravezető mágnesénél a feszültségingadozások a mágnes "kioltását" (elveszíthetik a szupravezetést), vagyis a szupravezető állapot megszakad, és a folyékony hélium gyorsan elpárolog. Egyetlen kioltás 200 000-500 000 jüan közvetlen gazdasági veszteséget (folyékony hélium újratelepítése, mágneses gerjesztés, rendszer kalibrálása) eredményezhet, a közvetett veszteségeket pedig még nehezebb megbecsülni.

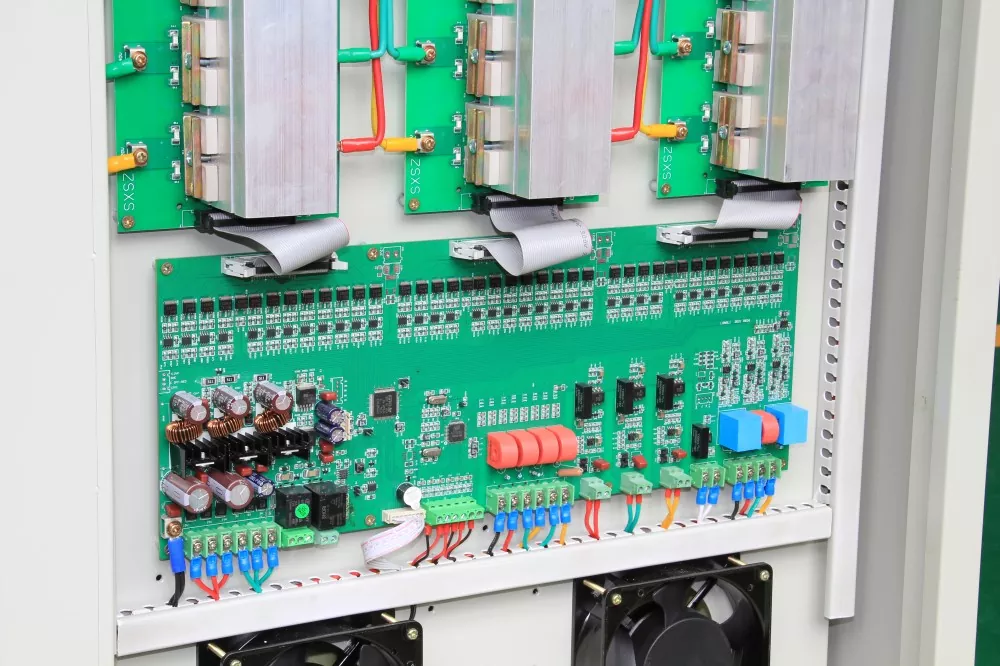

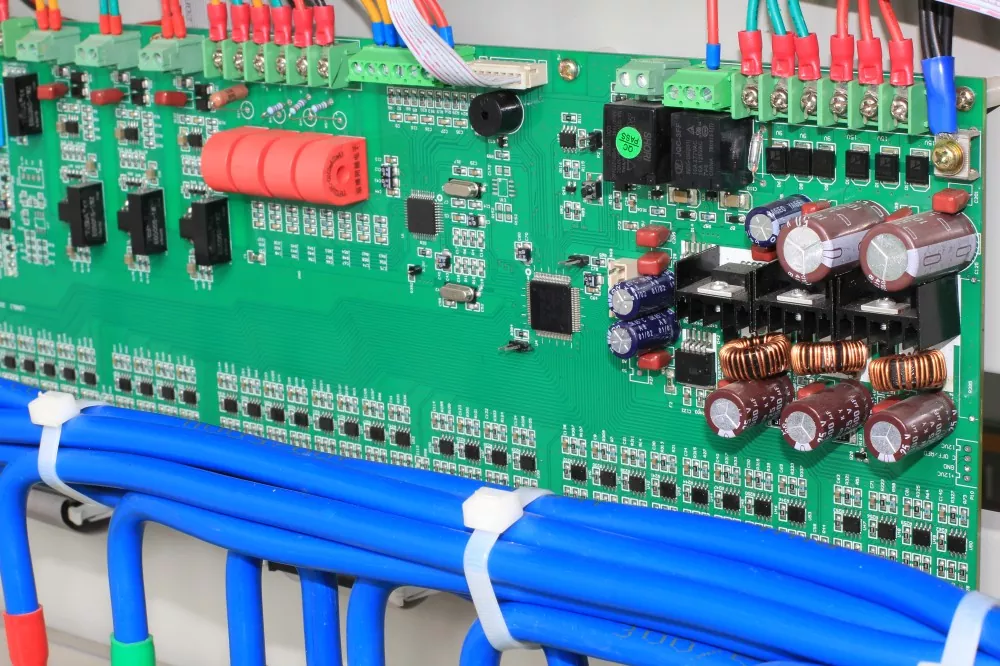

A 3 fázisú 150 KVA SCR statikus AVR DSP digitális vezérlőmagot és SCR érintés nélküli gyors kompenzációs technológiát használ. A hálózati feszültség ingadozása esetén 10–40 ms-on belül képes a szabályozást végrehajtani, stabil ±1%-os feszültségszabályozási pontossággal és <0,1%-os hullámforma-torzítási rátával.

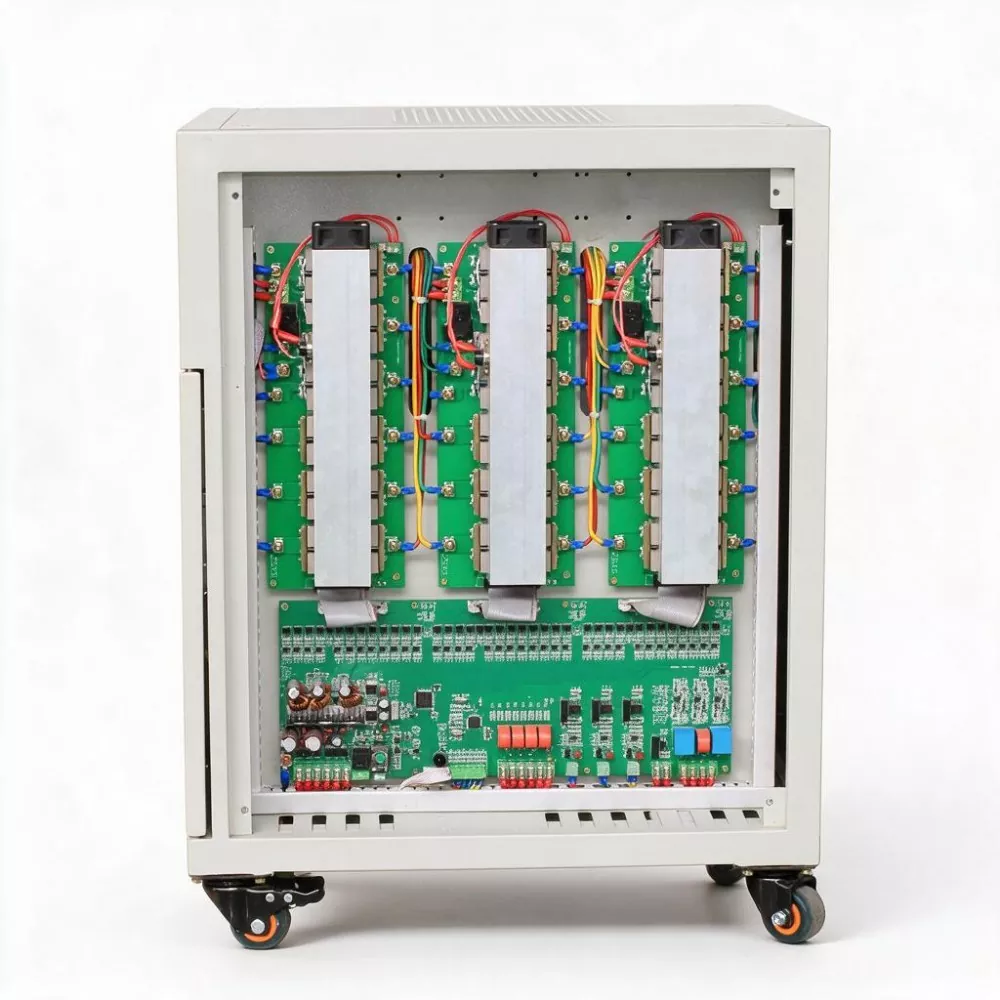

Ugyanakkor ez a 3 fázisú SCR statikus AVR teljesen érintésmentes kialakítást kapott, szénkefék és mechanikus mozgó alkatrészek nélkül, alapvetően kiküszöbölve a hagyományos szervo típusú feszültségszabályozók lehetséges veszélyeit, mint például a késleltetett szabályozás és a rossz szénkefe érintkezés.

A berendezés szabványos RS485 kommunikációs interfésszel van felszerelve, amely csatlakoztatható a kórház épületautomatizálási rendszeréhez (BAS) vagy teljesítményfigyelő rendszeréhez. A logisztikai személyzet az ügyeleti helyiségből valós időben megtekintheti a berendezés működési állapotát, a háromfázisú feszültséget, az áramerősséget és a terhelési arányt. A programozható védelmi funkció lehetővé teszi a kórház számára, hogy a berendezési követelményeknek megfelelően állítsa be a túlfeszültség és az alulfeszültség védelmi küszöbértékeket, személyre szabott adaptációt érve el.

Termék paraméter

Főbb jellemzők

1. Ezredmásodperces szintű gyors reagálás

A válaszidő 10 ms és 40 ms között van, és a beállítás a rács ingadozásától számított fél cikluson belül megtörténik. Az olyan képalkotó berendezéseknél, mint az MRI és a CT, ez azt jelenti, hogy a szkennelés alatti kisebb feszültségingadozások nem befolyásolják a képminőséget, így elkerülhető az ismételt szkennelés és a betegek szükségtelen sugárterhelése az áramellátási problémák miatt.

2,±1% nagy pontosságú feszültségstabilizálás

A fázisfeszültség pontossága ±1%, sokkal jobb, mint az orvosi berendezésekre jellemzően szükséges ±5%. A stabil feszültség biztosítja az MRI statikus mágneses mezőjének egyenletességét, a CT-cső izzószál-fűtőáramát, valamint a nagyfeszültségű generátor kimenetének konzisztenciáját a DSA-ban, ezzel garantálva az egyes képek diagnosztikai értékét.

3. Teljesen érintésmentes kialakítás

Nincs szénkefe, nincs szervomotor, nincs mechanikai kopás. Az éjjel-nappal üzemelő kórházi berendezések esetében ez azt jelenti, hogy nincs szükség karbantartási időszakok ütemezésére, és a berendezés nem fog leállni magának a feszültségstabilizátornak a hibája miatt. A megbízhatóság a "nagy valószínűségű megbízhatóságról" a "majdnem abszolút megbízhatóságra" javult.

4. Ultra-alacsony kimeneti torzítás

A kimeneti hullámforma torzítási aránya kisebb, mint 0,1%, anélkül, hogy növekményes harmonikusokat generálna. Ez döntő fontosságú az elektromágneses környezetre (különösen az MRI rádiófrekvenciás vevőtekercsére) rendkívül érzékeny orvosi képalkotó berendezéseknél, elkerülve a harmonikus interferencia által okozott képtermékeket.

5. Hatékonyság ≥ 99%

A nagy hatásfok nem csak energiamegtakarítást és költségcsökkentést jelent, hanem azt is, hogy a berendezés kevesebb hőt termel, ezzel csökkentve a kórház légkondicionáló hűtési rendszerének többletterhelését. A nagy kórházak villanyszámláján a 3 fázisú 150KVA SCR statikus AVR önvesztesége szinte elhanyagolható lehet.

6. Intelligens felügyelet és személyre szabott paraméterezés

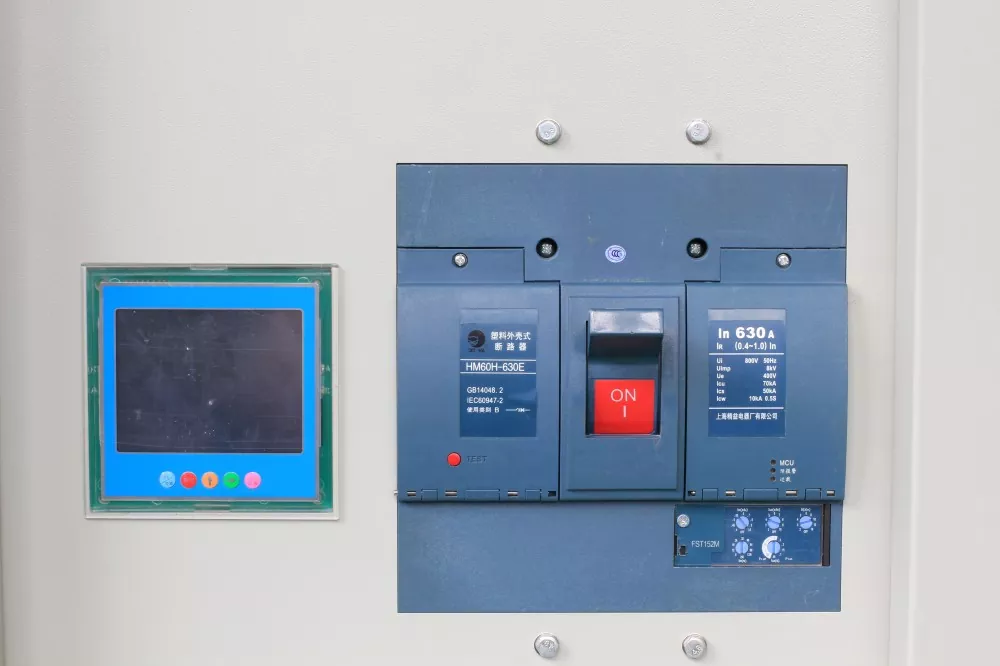

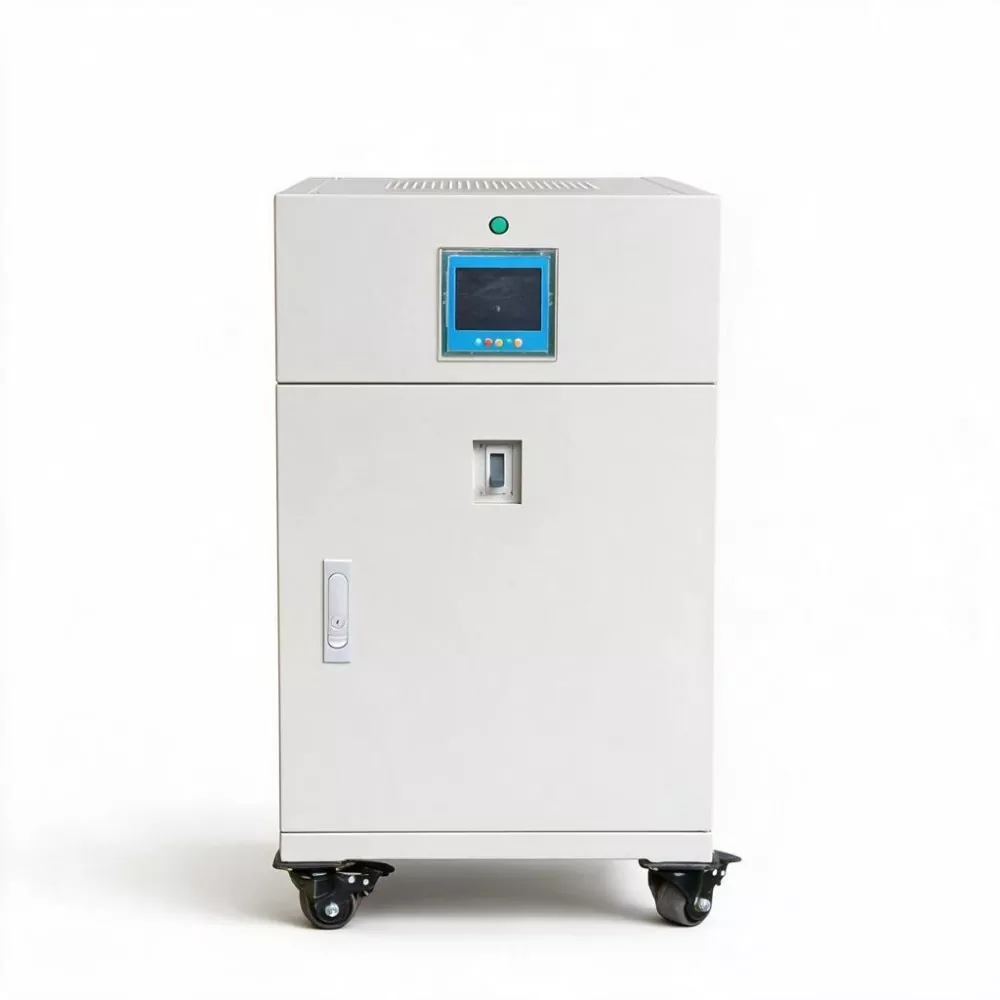

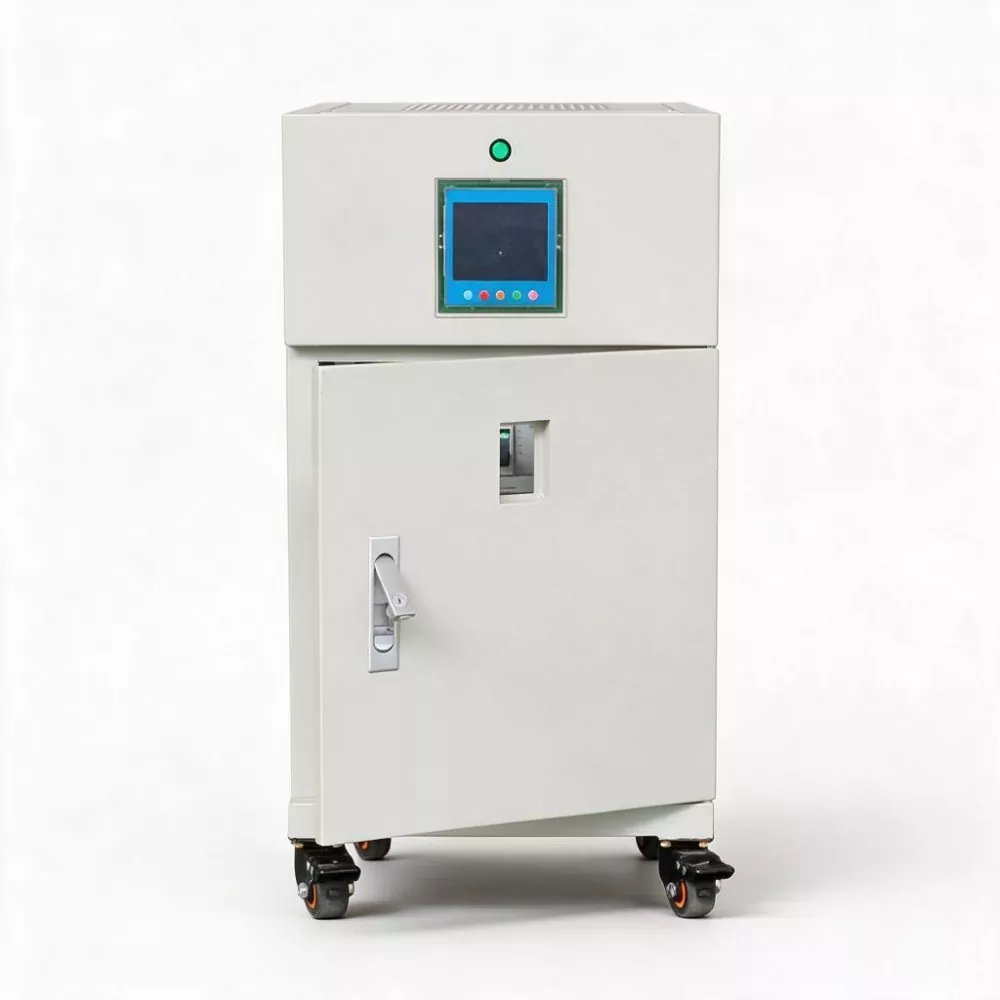

A felhasználók programozhatják és beállíthatják a túlfeszültséget, az alulfeszültséget, a túláramvédelmi küszöbértékeket és a feszültségstabilizálás pontosságát. A digitális LED képernyő valós idejű háromfázisú feszültséget, áramot és teljesítményt jelenít meg. Az RS485 kommunikációs interfész támogatja a csatlakozást a BAS-hoz vagy a teljesítményfigyelő rendszerekhez a központosított felügyelet érdekében.

Termék alkalmazások

1. Orvosi képalkotó központ: Nagy tisztaságú és stabil tápellátást biztosít olyan nagy képalkotó berendezések számára, mint az MRI (mágneses rezonancia képalkotás), CT (számítógépes tomográfia), DSA (digitális kivonásos angiográfia) és DR (digitális röntgenfényképezés), biztosítva a képalkotás minőségét.

2. Sugárterápiás Osztály: Stabil áramellátással látja el a sugárterápiás berendezések vezérlőrendszereit és nagyfrekvenciás generátorait, például lineáris gyorsítókat, gamma késeket, protonkezelő rendszereket, biztosítva a kezelési dózisok pontosságát.

3. Laboratóriumi és Patológiai Osztály: Stabil áramvédelmet biztosít a precíziós vizsgálóberendezések számára, mint például a nagyméretű biokémiai analizátorok, áramlási citométerek, génszekvenátorok és elektronmikroszkópok, biztosítva a vizsgálati eredmények pontosságát.

4. Műtő és intenzív osztály: Stabil energiával látja el az életfenntartó berendezéseket, mint például a műtőtisztító légkondicionálást, az érzéstelenítő gépeket, a monitorokat és a lélegeztetőgépeket, biztosítva a betegek biztonságát.

5. Kórház fő elosztó helyisége: Dedikált bejövő vonal stabilizátorként szolgálhat a képalkotó épületben vagy az orvostechnikai épületben, központi feszültségszabályozást biztosítva az egész épületben található összes orvosi berendezés számára.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Melyek az MRI berendezések teljesítményigényei?

Az MRI magkomponense - a szupravezető mágnes - rendkívül stabil gerjesztőáramot igényel, a gradiens tekercseknek pontos feszültségre van szükségük a lineáris gradiens mező létrehozásához, a rádiófrekvenciás rendszerhez pedig rendkívül alacsony harmonikusokkal rendelkező tápegység szükséges a jelek stimulálásához és vételéhez. Bármilyen feszültségingadozás és harmonikus interferencia közvetlenül befolyásolja a képminőséget (műtermékeket vagy a jel-zaj arány csökkenését eredményezi), és súlyos esetekben akár a mágnes túlmelegedését is okozhatja. Az SBWZ-150KVA ±1%-os pontossága és <0,1%-os torzítási aránya teljes mértékben megfelel ezeknek a követelményeknek.

2. Ha a kórházban már van UPS, szükség van még feszültségstabilizátorra?

Igen. Az UPS fő ​​funkciója az áramkimaradások kezelése. Bár a kimenete stabil, az UPS bemeneti oldala is érzékeny a feszültségingadozásokra – a gyakori feszültségingadozások felgyorsítják az UPS belső akkumulátorainak öregedését és lerövidítik a csereciklust (3-5 évről 1-2 évre). Az SBWZ-150KVA telepítése az UPS elülső részén meghosszabbíthatja az UPS és az akkumulátorok teljes élettartamát, és csökkentheti a kórház hosszú távú üzemeltetési és karbantartási költségeit.

3. Befolyásolják-e a berendezések meghibásodásai az orvosi berendezések működését?

No. Az SBWZ-150KVA beépített automatikus bypass funkcióval rendelkezik. Belső berendezés meghibásodása vagy túlterhelése esetén automatikusan a hálózatról közvetlen tápellátásra kapcsol, biztosítva az orvosi berendezések folyamatos áramellátását. Ezzel egyidejűleg egy hang- és fényjelzés is megjelenik a panelen, hogy figyelmeztesse a karbantartó személyzetet, hogy haladéktalanul kezeljék. A karbantartás befejezése után a berendezés a működés leállítása nélkül visszakapcsolható stabil feszültségű üzemmódba.

4. Alkalmas-e ez a berendezés régi kórházak áramelosztási felújítására?

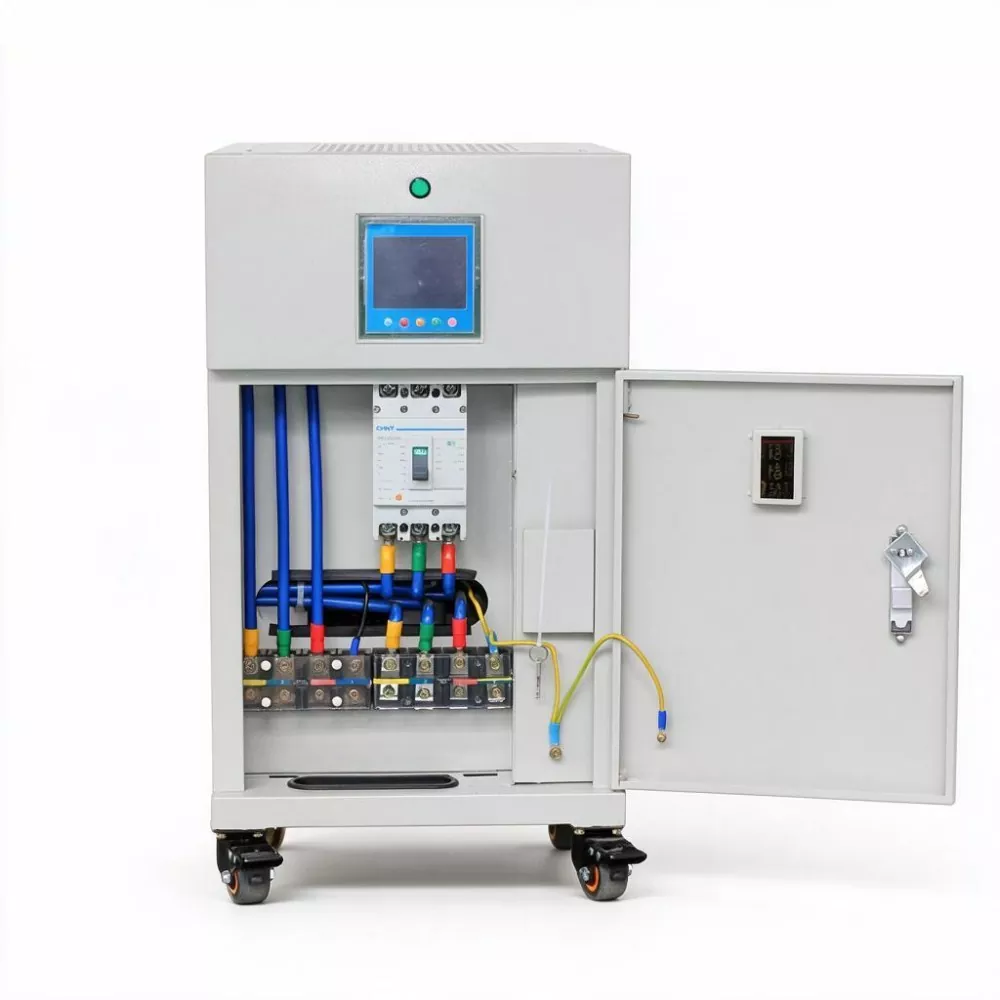

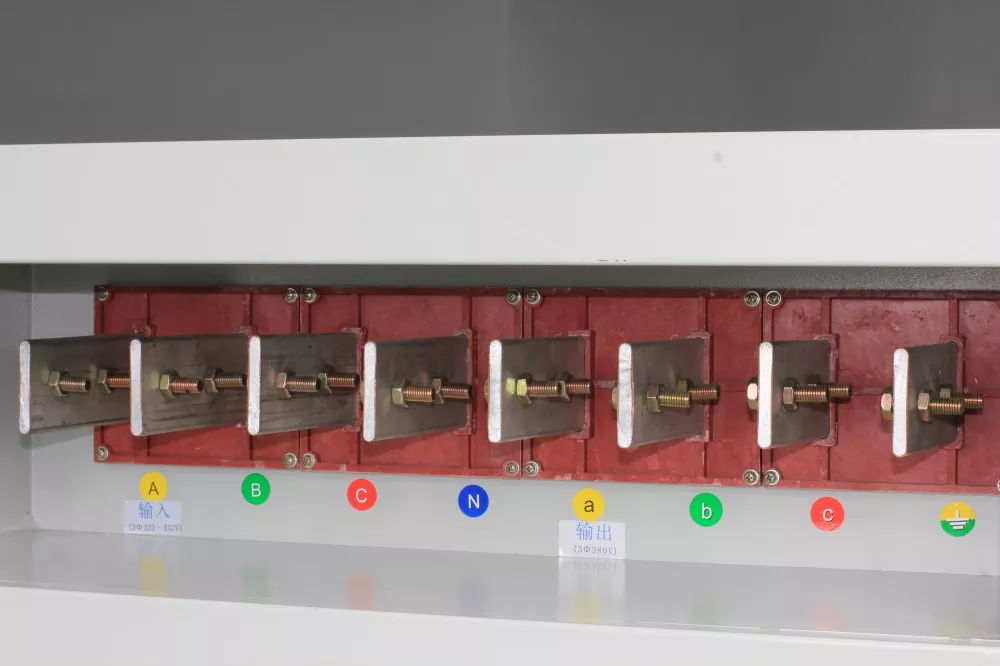

Igen. A 3 fázisú 150 KVA SCR statikus AVR szabványos háromfázisú ötvezetékes csatlakozást alkalmaz. A bejövő és kimenő vonal módok a helyszíni igényeknek megfelelően testre szabhatók (fent-fel-ki/fent-alul-ki/oldal-be-ki). A korlátozott áramelosztási hellyel rendelkező kórházak számára mérnökeink helyszíni vizsgálati és méret-adaptációs szolgáltatásokat tudnak nyújtani a berendezés zökkenőmentes telepítése érdekében.

5. Mennyi ennek a berendezésnek a zajszintje? Kihatással lesz a kórházi környezetre?

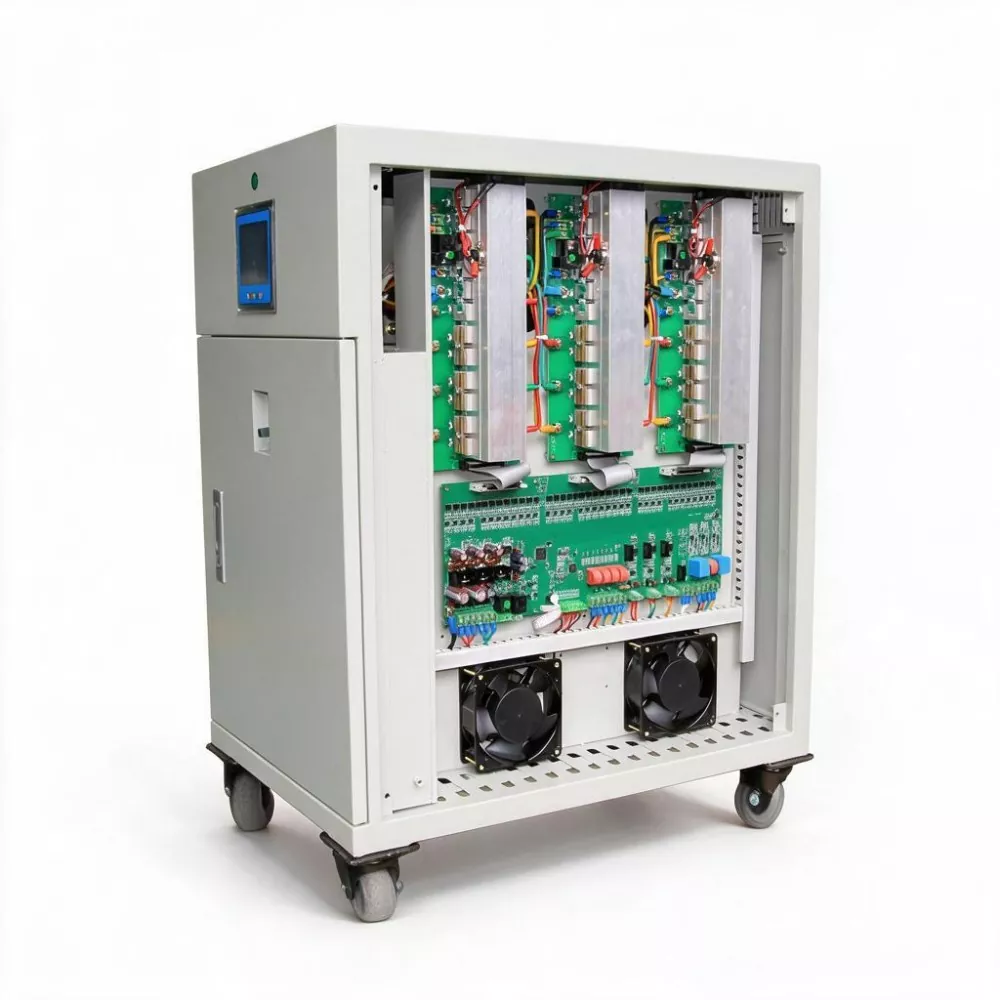

Az SBWZ-150KVA intelligens hőmérséklet-szabályozott ventilátorokat használ. Ha a terhelés csekély vagy a környezeti hőmérséklet alacsony, a ventilátorok alacsony fordulatszámon működnek vagy leállnak. A zaj rendkívül alacsony (kevesebb, mint 55 dB). A zajszint még teljes terhelés mellett is jóval alacsonyabb, mint a kórházi berendezésszoba háttérzaja, és nem okoz interferenciát a kórházi környezetben.
