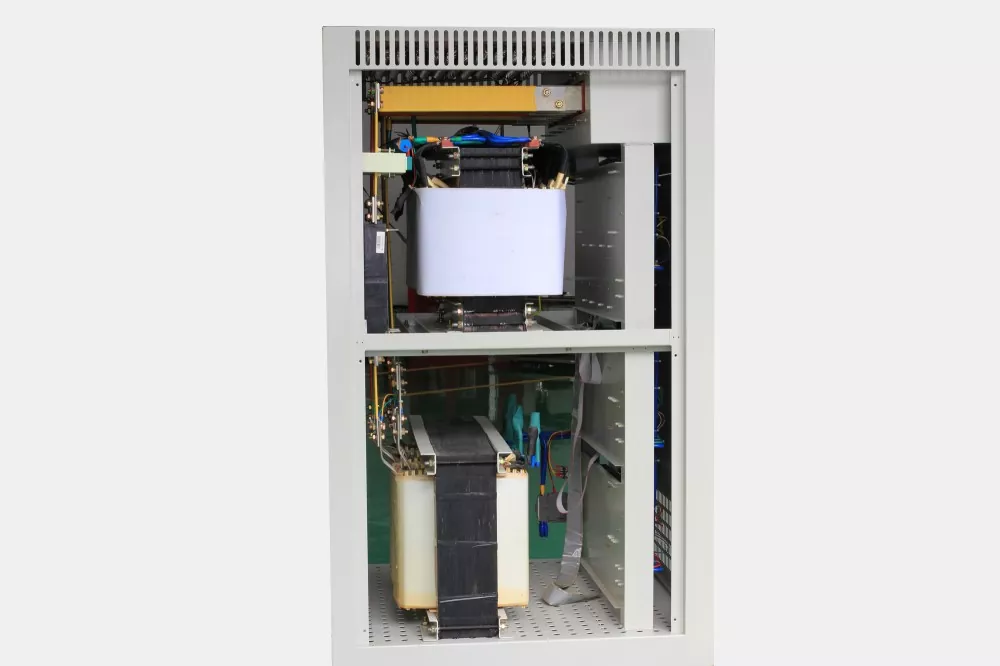

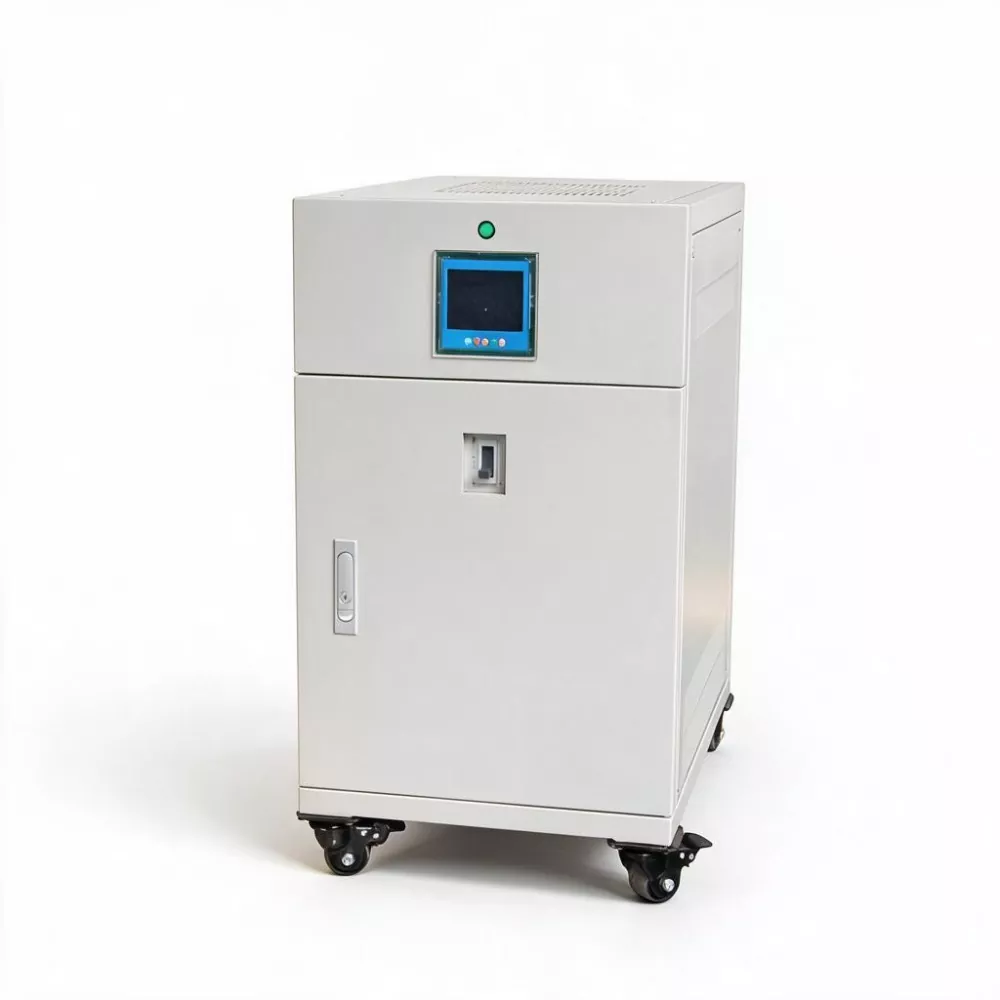

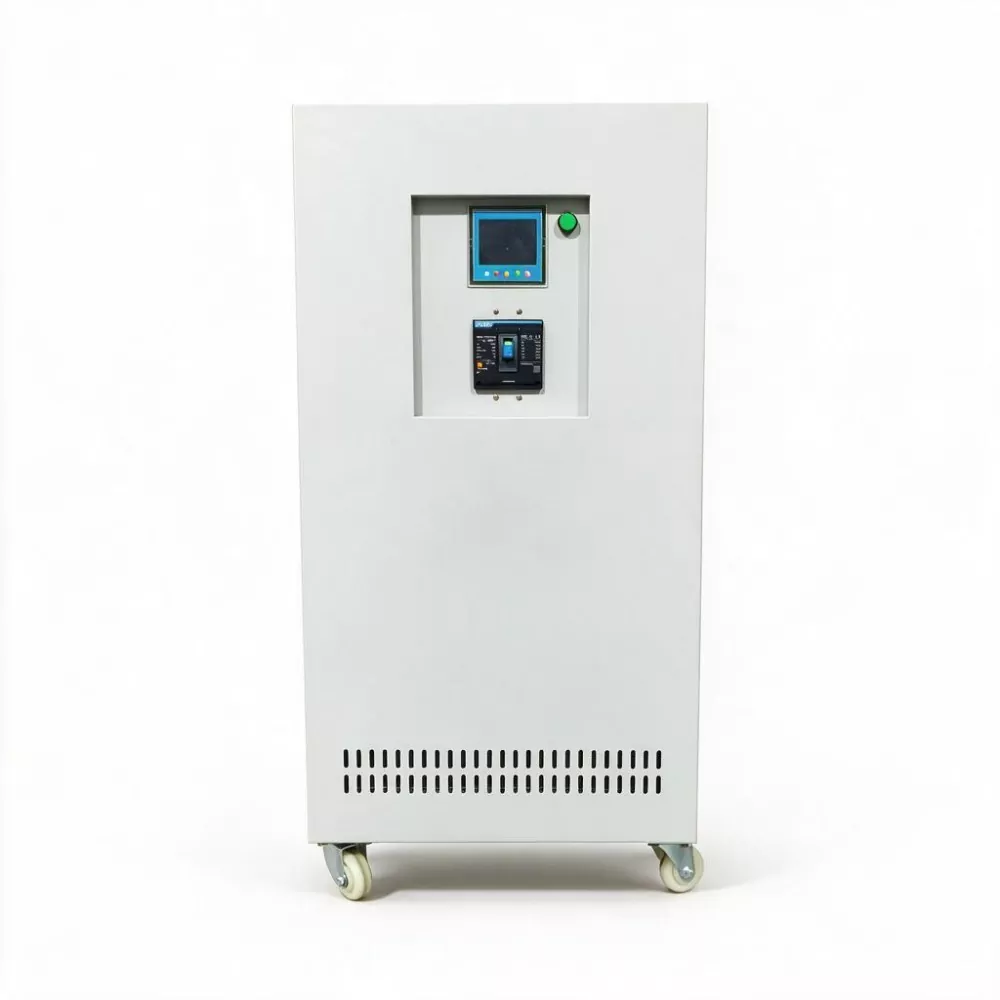

3 fázisú 100 kVA SCR statikus AVR

A modern digitális gazdaság alapja az adatközpontok és a kommunikációs hálózatok. Ezen létesítmények szerverei, kapcsolói és tárolóeszközei rendkívül szigorú áramminőségi követelményeket támasztanak. Az Uptime Institute statisztikái szerint az adatközponti kimaradások több mint 40%-a közvetlenül az áramminőséggel kapcsolatos, és ezek jelentős része nem teljes áramkimaradás, hanem feszültségesés, villódzás vagy felharmonikus interferencia okozza, amely a berendezések védőleállását váltja ki.

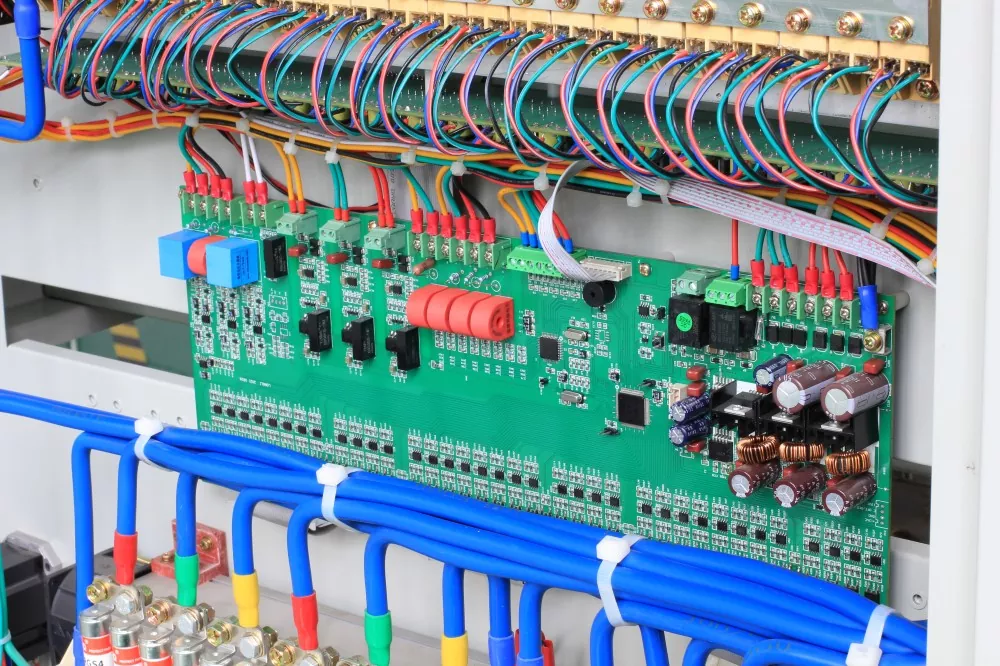

A 3 fázisú 100KVA SCR statikus AVR-t úgy tervezték, hogy az ilyen típusú "nem áramszünet megszakítása" legyen a fő cél. DSP nagy sebességű számítási chipeket és gyors AC mintavételi technológiát használ a bemeneti feszültség minden apró változásának valós időben történő figyelésére. Feszültségingadozás esetén a vezérlőrendszer mikromásodperceken belül befejezi az eltérés számítását, és az SCR modult érintésmentes kompenzáció végrehajtására és az áram nulla keresztezési pontján történő átkapcsolásra hajtja, és 10–40 ms-on belül visszaállítja a kimeneti feszültséget a beállított értékre.

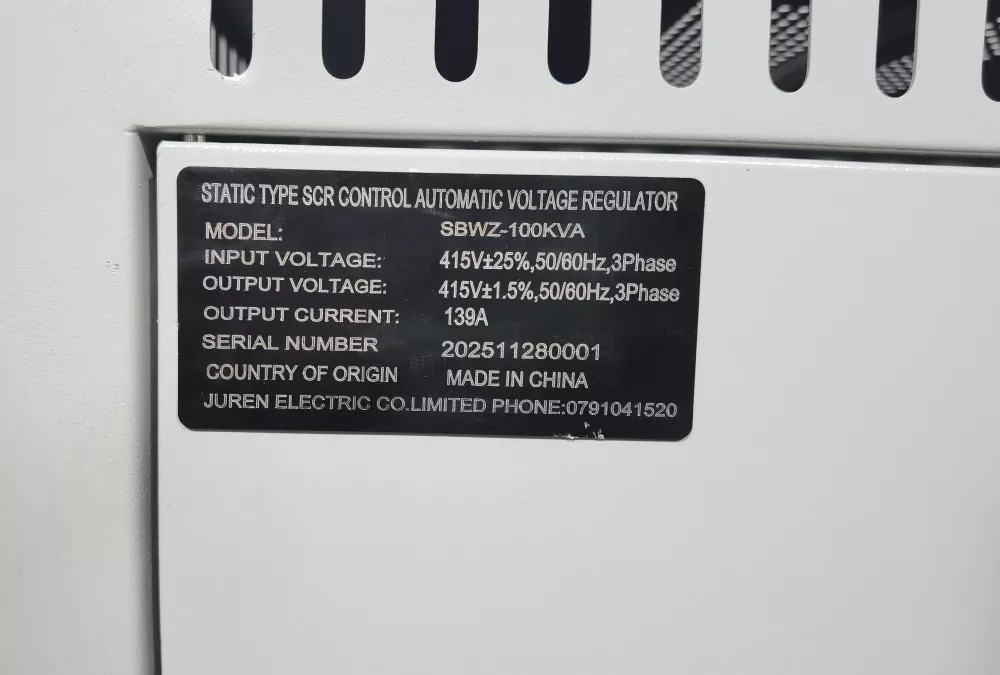

Termék paraméter

Milyen előnyei vannak a hagyományos szervomotoros feszültségszabályozókhoz képest?

A teljes 3 fázisú 100KVA SCR statikus AVR-nek nincs mechanikus mozgó alkatrésze, így teljesen kiküszöböli a szénkefe kopását, a rossz érintkezést és a szikraképződés veszélyét. A hét minden napján, 24 órában, megszakítás nélkül működő adatközpontok esetében a „karbantartásmentes” azt jelenti, hogy nem kell leállást ütemezni a karbantartáshoz, és nincs szükség a meghibásodásra hajlamos alkatrészek tárolására.

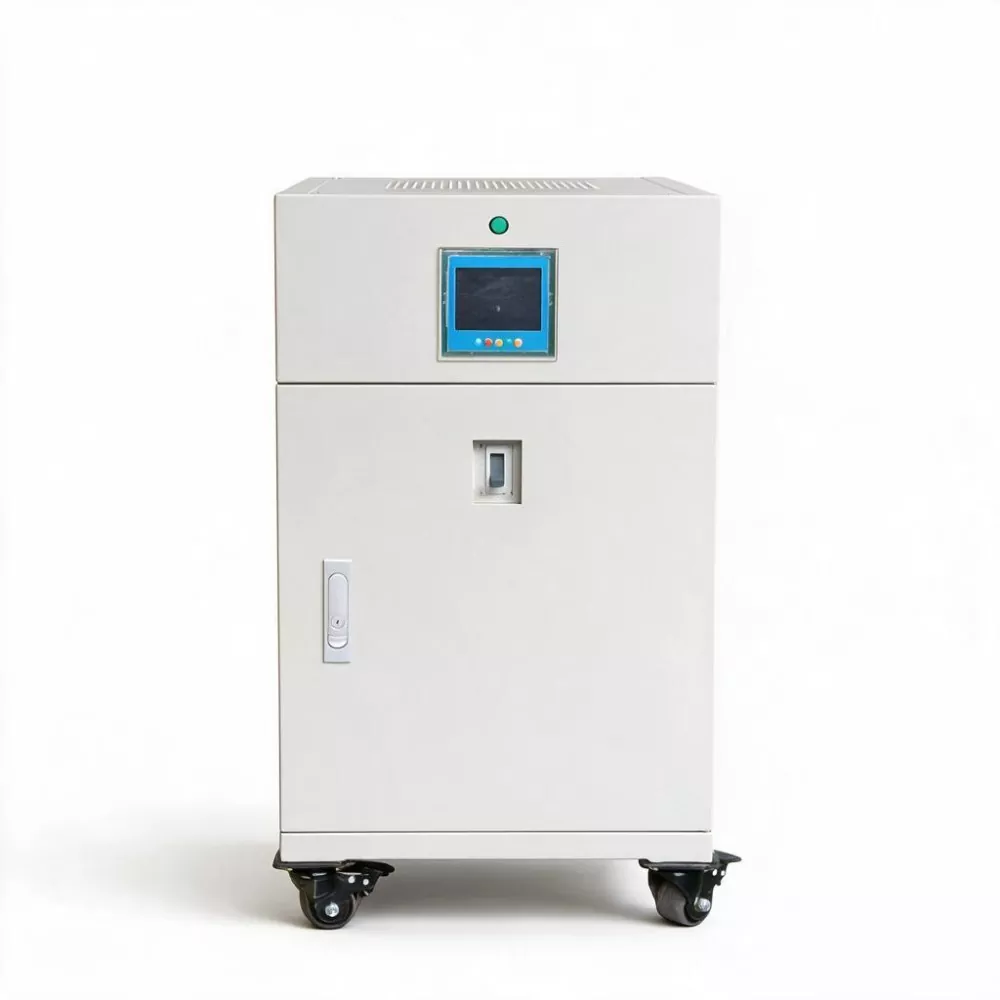

Az intelligens menedzsment szempontjából az SBWZ-100KVA átfogó programozható beállításokkal és RS485 kommunikációs interfészekkel van felszerelve. A karbantartó személyzet távolról megtekintheti a háromfázisú feszültséget, áramerősséget, tápellátást és a berendezés működési állapotát a vezérlőteremben, és beállíthatja a túlfeszültség, az alulfeszültség és a túláram védelmi küszöbértékeit.

Ha az áramminőségben abnormális tendencia tapasztalható, a rendszer korai figyelmeztetést adhat ki, elérve a „passzív javításról” az „aktív megelőzésre” való frissítést működési módban.

Főbb jellemzők

1. Ezredmásodperces szintű válasz

A válaszidő 10 ms és 40 ms között van (állítható), és a hálózati feszültség ingadozásának első ciklusán belül befejezheti a beállítást. A feszültségtranziensekre érzékeny informatikai terhelések, például szerverek, kapcsolók és tárolóeszközök esetében ez a sebesség elegendő a tápellátási tűréshatáron belüli kompenzációhoz, biztosítva, hogy az üzlet ne szakadjon meg.

2. Ultra-nagy feszültség stabilizálási pontosság

A fázisfeszültség pontossága ±1%, a hálózati feszültség pontossága ±1,5%, sokkal jobb, mint a hagyományos szervo típusú feszültségstabilizátorok ±3%-a. A nagy pontosságú feszültségstabilizálás hatékonyan csökkentheti a szerver tápegységeinek beállítási terheit, meghosszabbíthatja a tápegységek élettartamát, és csökkentheti az általános meghibásodási arányt.

3. Teljesen érintésmentes kialakítás

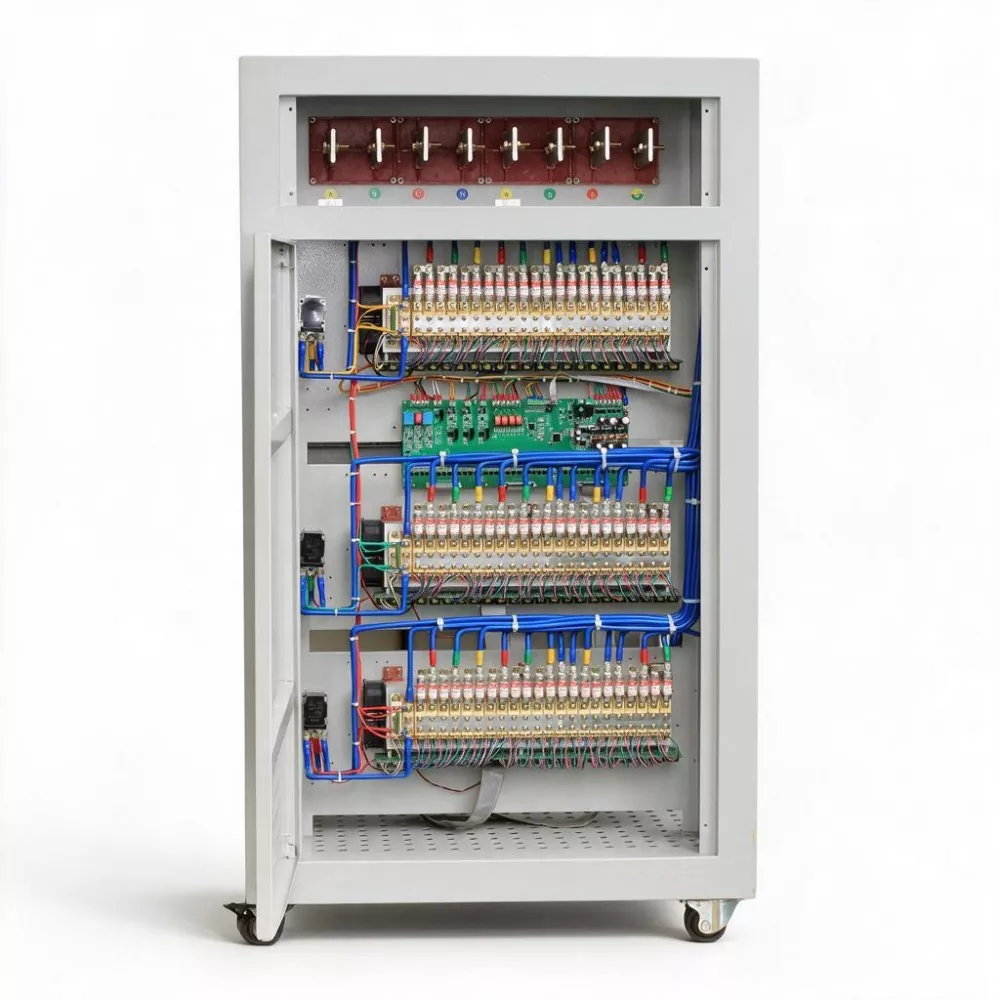

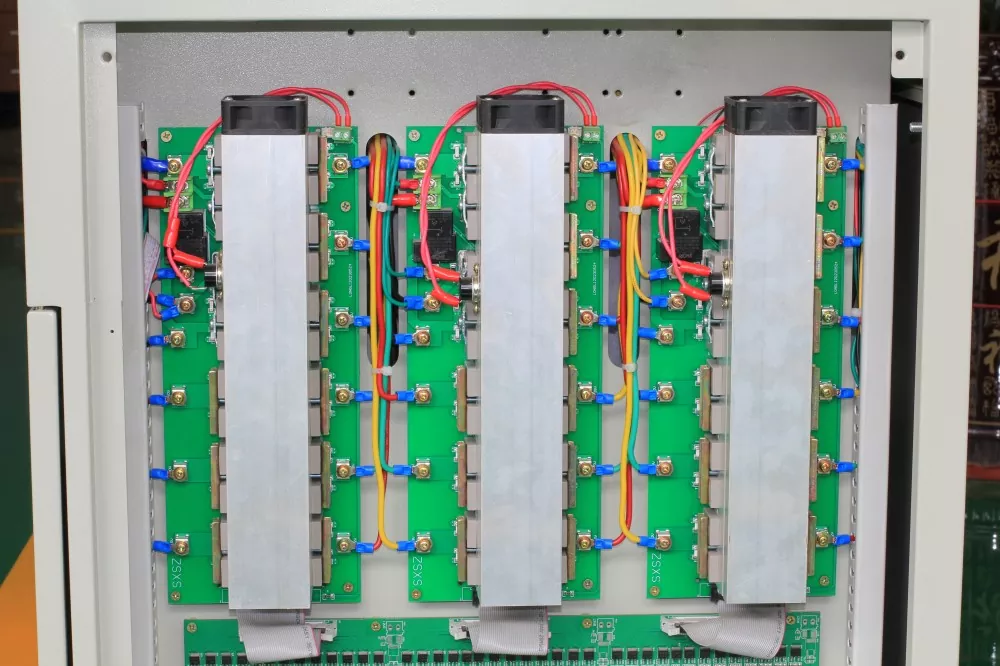

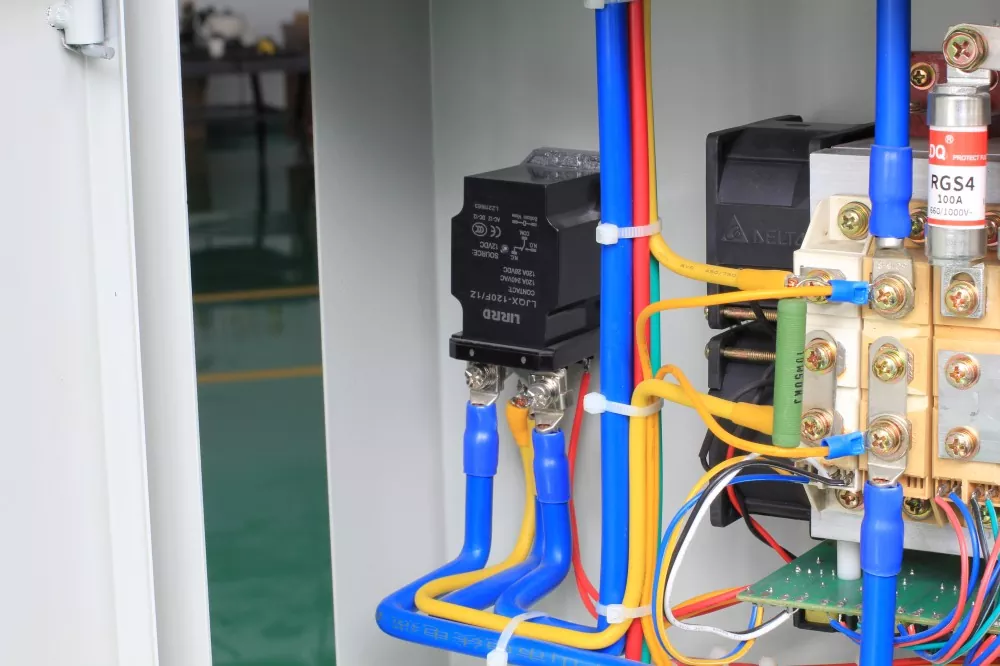

Az SCR modulok a hagyományos szénkefék és szervomotorok helyettesítésére szolgálnak, kiiktatva a mechanikus mozgó alkatrészeket az egész gépből. Nincsenek olyan problémák, mint a szénkefe kopása, szikraképződés vagy rendszeres csere, így a 3 fázisú 100 KVA SCR statikus AVR különösen alkalmas olyan kritikus küldetési helyszínekre, ahol a rendszeres karbantartási leállás nem kivitelezhető.

4. Hatékonyság ≥ 99%

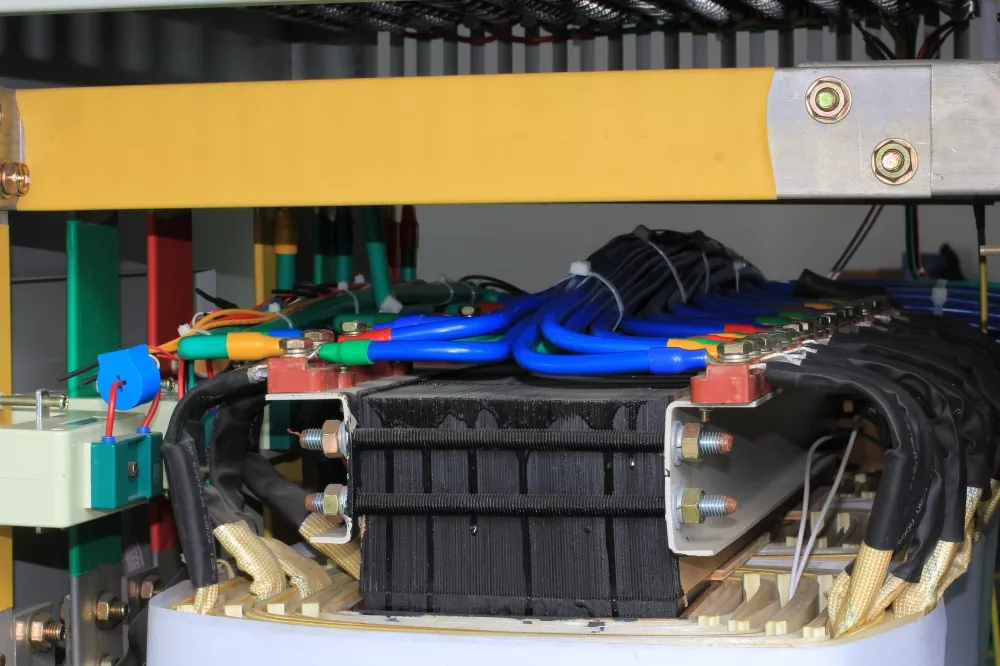

A nagy hatásfokú leválasztó transzformátorok és az alacsony vezetési veszteségű SCR modulok használata ≥ 99%-os összhatékonyságot eredményez. A 100 KVA teljesítmény és az évi 8760 üzemóra alapján számolva, a hagyományos szervo típusú feszültségstabilizátorokhoz képest (hatékonyság 96%), hozzávetőlegesen évi 3000-4000 kWh megtakarítás érhető el, jelentősen csökkentve az üzemeltetési költségeket (TCO).

5. Tiszta kimenet

Kimeneti hullámforma torzítási arány < 0,1%, nincs növekményes harmonikus. Maga a feszültségstabilizátor nem okoz interferenciát az elektromos hálózatban, megfelel az adatközpontok elektromágneses környezetre (EMC) vonatkozó szigorú követelményeinek.

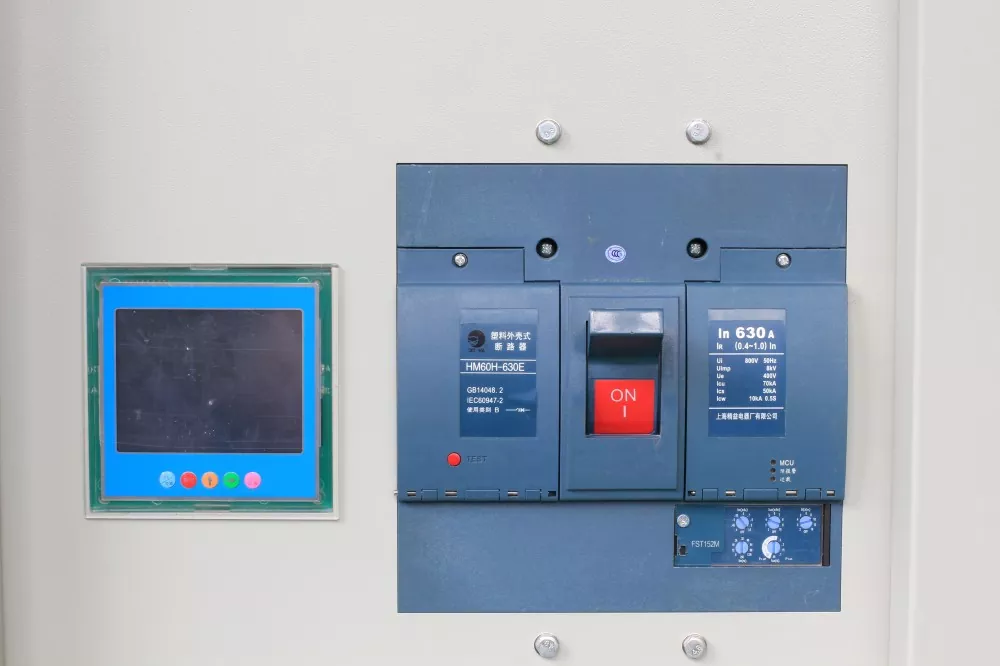

6. Intelligens felügyelet és programozható védelem

Támogatja a felhasználókat a túlfeszültség, az alacsony feszültség, a túláramvédelmi küszöbértékek és a feszültségstabilizálás pontosságának beállításában. Szabványos RS485 kommunikációs interfész (Modbus-RTU protokoll), amely csatlakoztatható DCIM-hez (Data Center Infrastructure Management System) vagy energiakörnyezet-felügyeleti rendszerekhez a távoli központosított felügyelet elérése érdekében.

Termék alkalmazások

1. Adatközpontok és számítási felhő csomópontok: Nagy sebességű feszültségstabilizáló védelmet biztosítanak a szerverszekrények, a precíziós klímaberendezések és az UPS front-end számára az IDC számítógéptermekben, kiküszöbölve a szerverek feszültségesés által okozott újraindításának kockázatát.

2. Kommunikációs maghálózat és 5G hubok: tartományi kommunikációs csomópontok, 5G maghálózati számítógéptermek és nagyvárosi hálózati konvergencia csomópontok kapcsolóüzemű tápegységeihez használják, biztosítva, hogy a kommunikációs berendezések ne kapcsoljanak ki a feszültségingadozások miatt.

3. Pénzügyi tranzakciós rendszerek: A tőzsdék és banki adatközpontok kereskedési szerverei és hálózati berendezései számára "nulla villanáskimaradás" szintű tápellátási garanciák biztosítása, biztosítva a tranzakciós adatok integritását és az üzletmenet folytonosságát.

4. Rádió- és televízióműsorszórási vezérlőközpontok: TV-műsorszórási rendszerekben, műholdas uplink állomásokon, valamint rádió- és televízióhálózat számítógéptermeiben működő műsorszórási vezérlő berendezésekhez használják, elkerülve az áramellátási problémák okozta sugárzási baleseteket.

5. Precíziós érzékelő berendezések a csúcskategóriás gyártásban: Tiszta feszültségstabilizált tápegységek biztosítása a feszültségingadozásokra rendkívül érzékeny berendezésekhez, mint például a félvezető lapka-ellenőrző berendezések, optikai mérőműszerek és háromkoordinátás mérőgépek.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. A 10 ms és 40 ms közötti válaszidő kielégítheti a szerver tápellátási követelményeit?

RENDBEN. Az informatikai berendezések szabványos tápellátási specifikációi szerint a szerverek tápellátása általában legalább 10 ms-os tartási időt igényel. Az SBWZ-100KVA a feszültségkompenzációt leggyorsabban 10 ms-on belül tudja végrehajtani. A legtöbb hálózati ingadozási forgatókönyvben a kiszolgáló saját tápegysége nem is aktiválja a tartalék energiatárolót, így valódi "észrevétlen" feszültségstabilizáció érhető el.

2. Mi a kapcsolat az érintés nélküli feszültségstabilizátor és az UPS (Uninterruptible Power Supply) között?

A kettő inkább kiegészíti, mint helyettesíti. A szünetmentes tápegység megoldja az „áramkimaradás” problémáját (az akkumulátorokon keresztüli áramellátással), míg az SBWZ feszültségstabilizátor az „instabil feszültség” problémáját. Gyakori feszültségingadozásokkal, de ritkán teljes áramkimaradásokkal járó forgatókönyvek esetén a stabilizátor önmagában történő használata jelentősen javíthatja a tápellátás minőségét; átfogó védelmet igénylő forgatókönyvek esetén javasolt az SBWZ feszültségstabilizátor telepítése az UPS elé, amely csökkentheti az UPS feszültségingadozások miatti gyakori akkumulátoros üzemmódba kapcsolását, és meghosszabbíthatja az akkumulátor élettartamát.

3. Mennyire igaz a hatásfok ≥ 99%? Mennyi áramot takaríthatunk meg hosszú távon?

Ez a hatékonysági érték teljes terhelésű működési tesztelésen alapul. 100KVA terhelés és 99%-os hatásfok mellett a berendezés saját vesztesége hozzávetőlegesen 1KW; Ha hagyományos szervo típusú feszültségstabilizátort használunk (96%-os hatásfokkal), a veszteség körülbelül 4KW. Az SBWZ-100KVA 0,7 jüan kilowattóránkénti és évi 8760 óra ipari villamosenergia-árával hozzávetőlegesen (4-1) × 8760 × 0,7 ≈ 18 396 jüan villamosenergia-költséget takaríthat meg évente. Ez a berendezés prémium költségétől számított három éven belül megtéríthető.

4. Támogatja-e a berendezés a párhuzamos működést a redundancia elérése érdekében?

Igen. Több SBWZ-100KVA érhető el egy bypass szekrényen keresztül párhuzamos redundáns konfigurációhoz (1+1 vagy N+1). Ha az egyik eszközt karbantartják vagy meghibásodik, a másik zökkenőmentesen átveheti a terhelést. A konkrét párhuzamos konfigurációs sémát rendszermérnökeinktől kérheti, akik az Ön helyszíni áramelosztási architektúrája alapján tervezik meg.
5. Hogyan vezeti el a hőt a 3 fázisú 100KVA SCR statikus AVR?

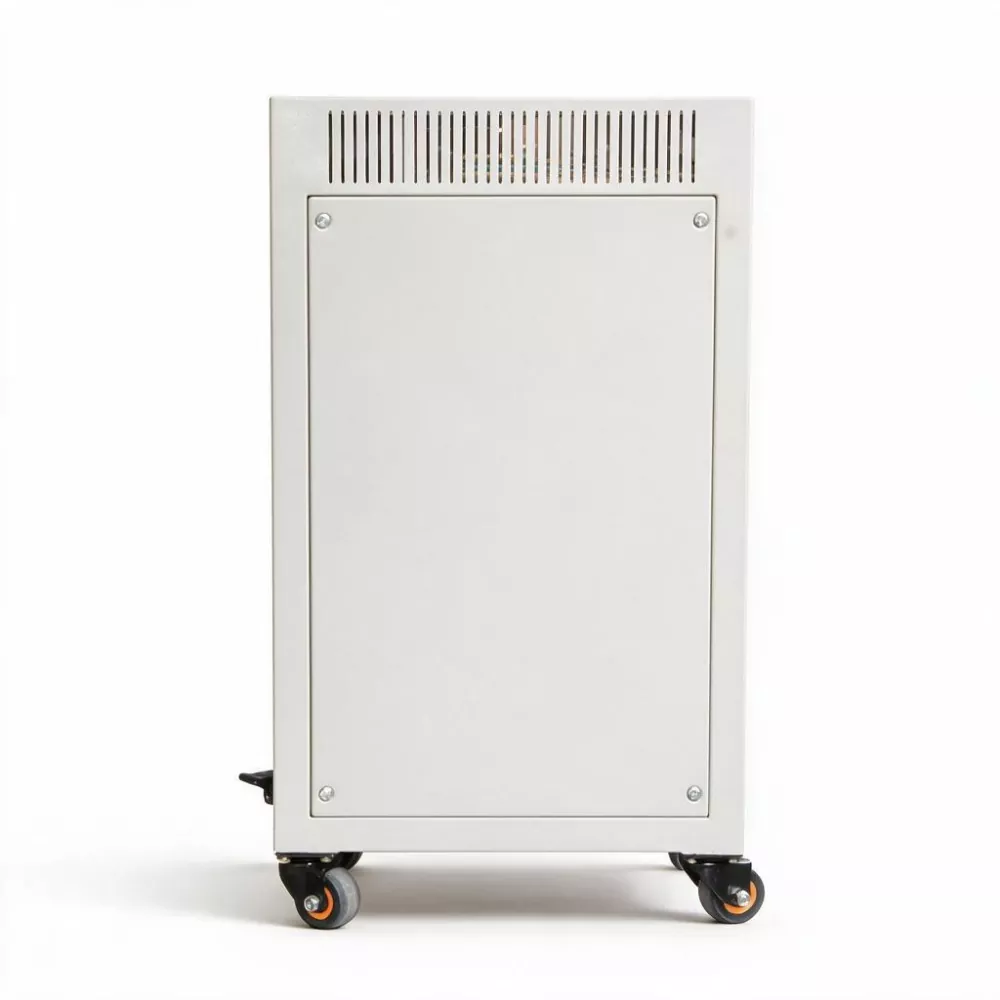

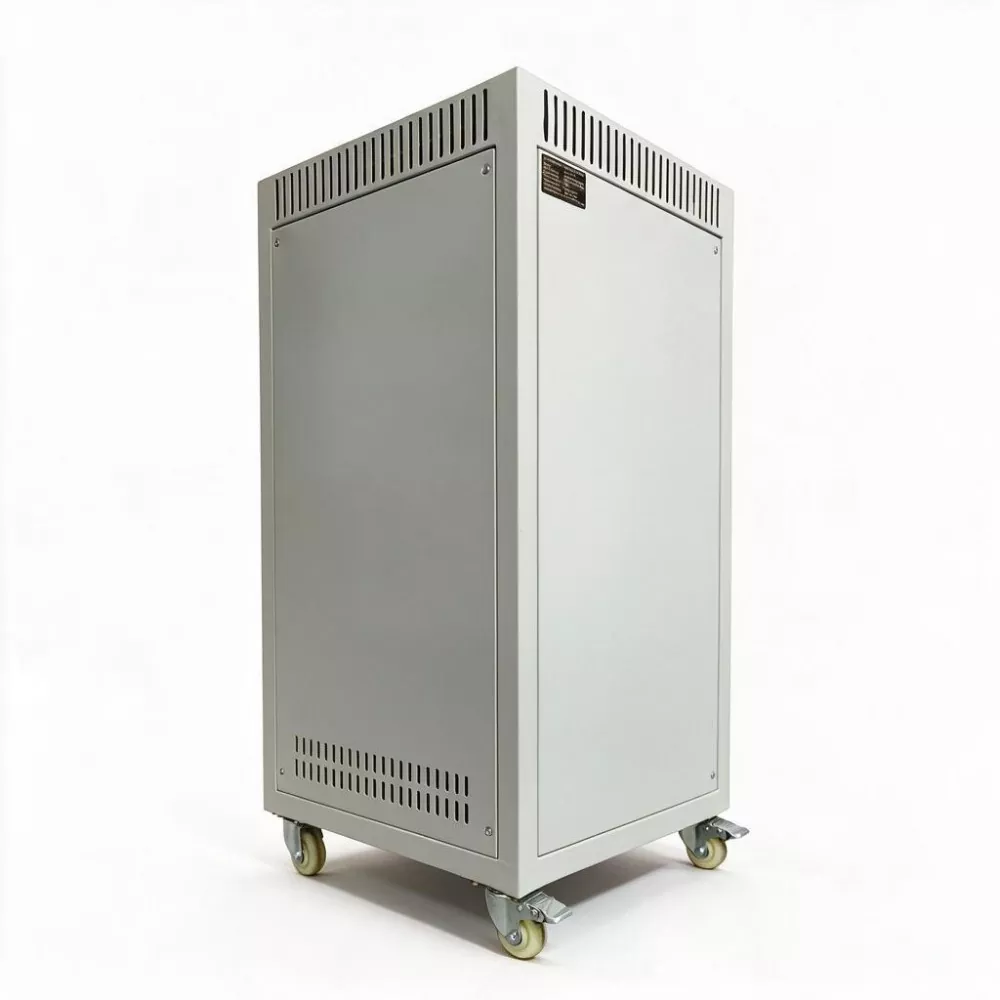

Az SBWZ-100KVA intelligens hőmérséklet-szabályozást alkalmazó kényszerlevegő-hűtést alkalmaz, a szekrény elülső és hátsó oldalán található be- és kilépő szellőzőnyílásokkal. Javasoljuk, hogy a telepítési tér környezeti hőmérsékletét -5 ℃ és 40 ℃ között tartsa, 90% alatti relatív páratartalom mellett. Az adatközpontokba vagy kommunikációs helyiségekbe telepített berendezések esetében a helyiség légkondicionáló környezete teljes mértékben megfelel a követelményeknek; a közönséges áramelosztó helyiségekben elhelyezett berendezéseknél elegendő a jó szellőzés biztosítása.
