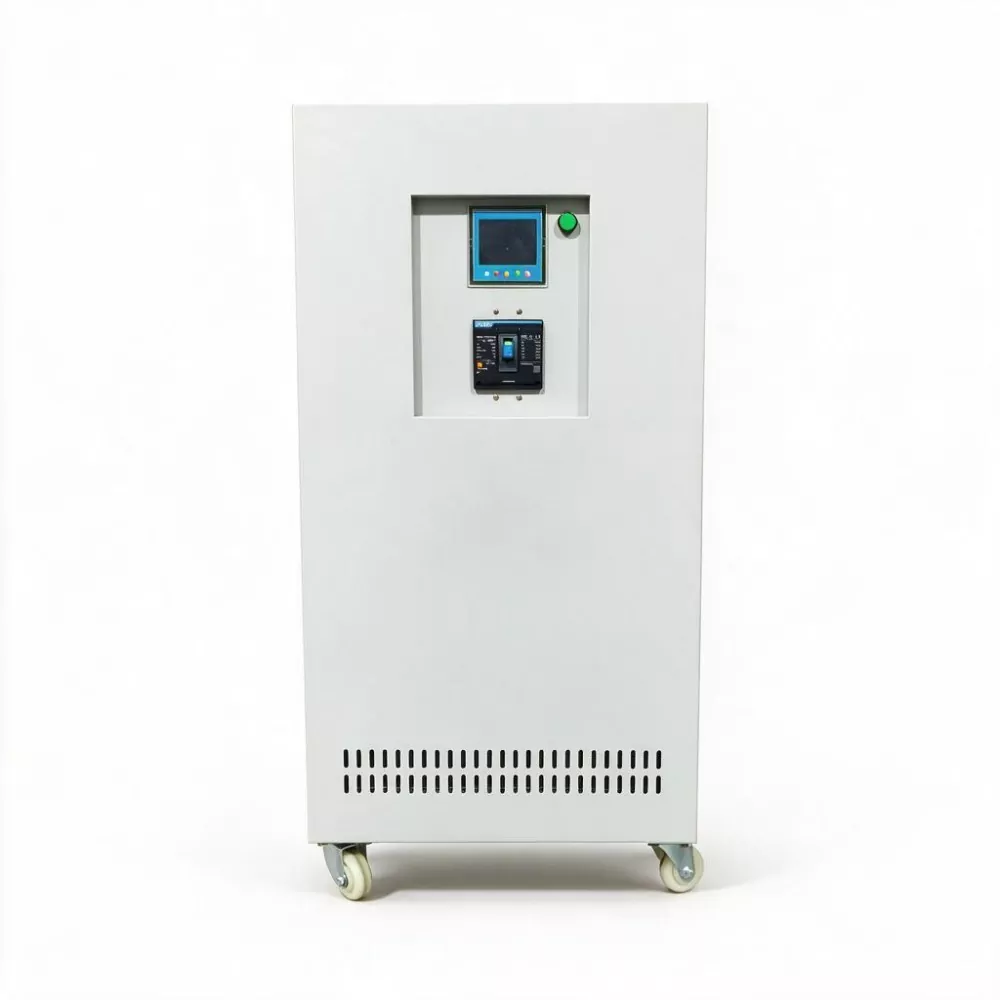

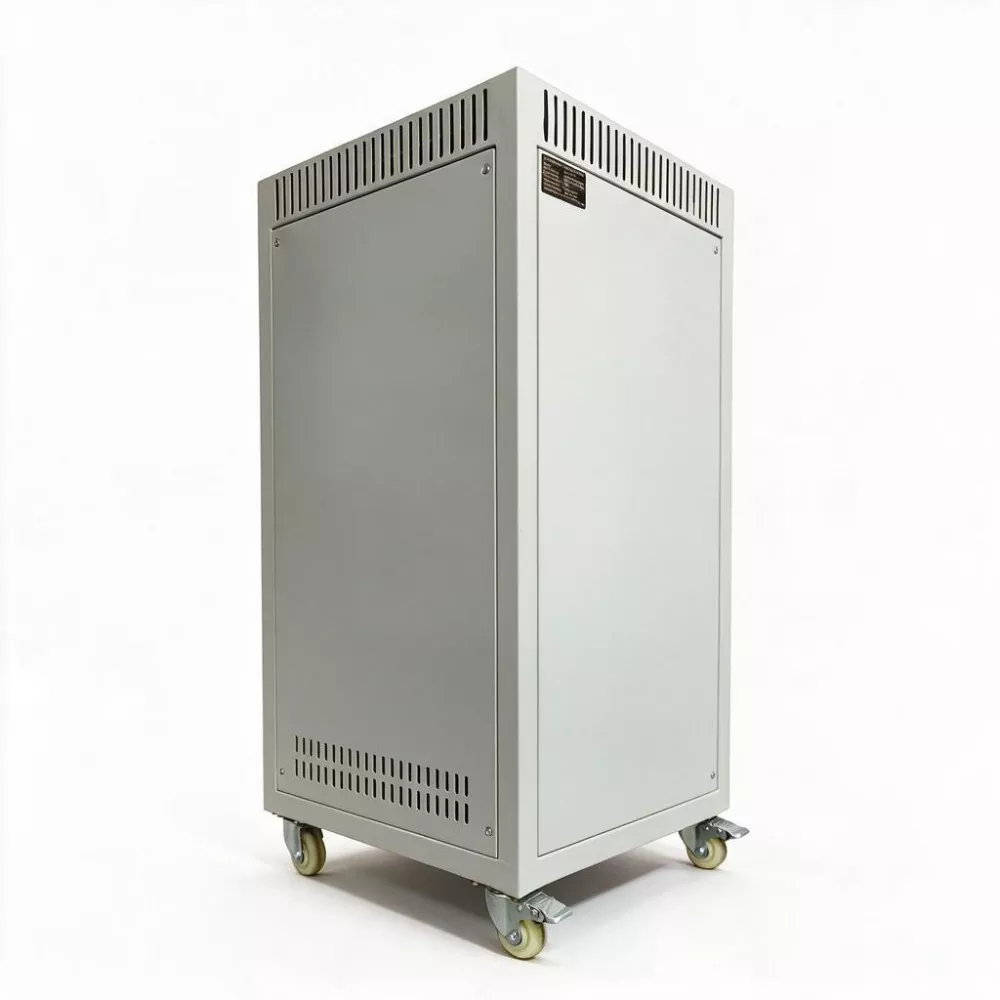

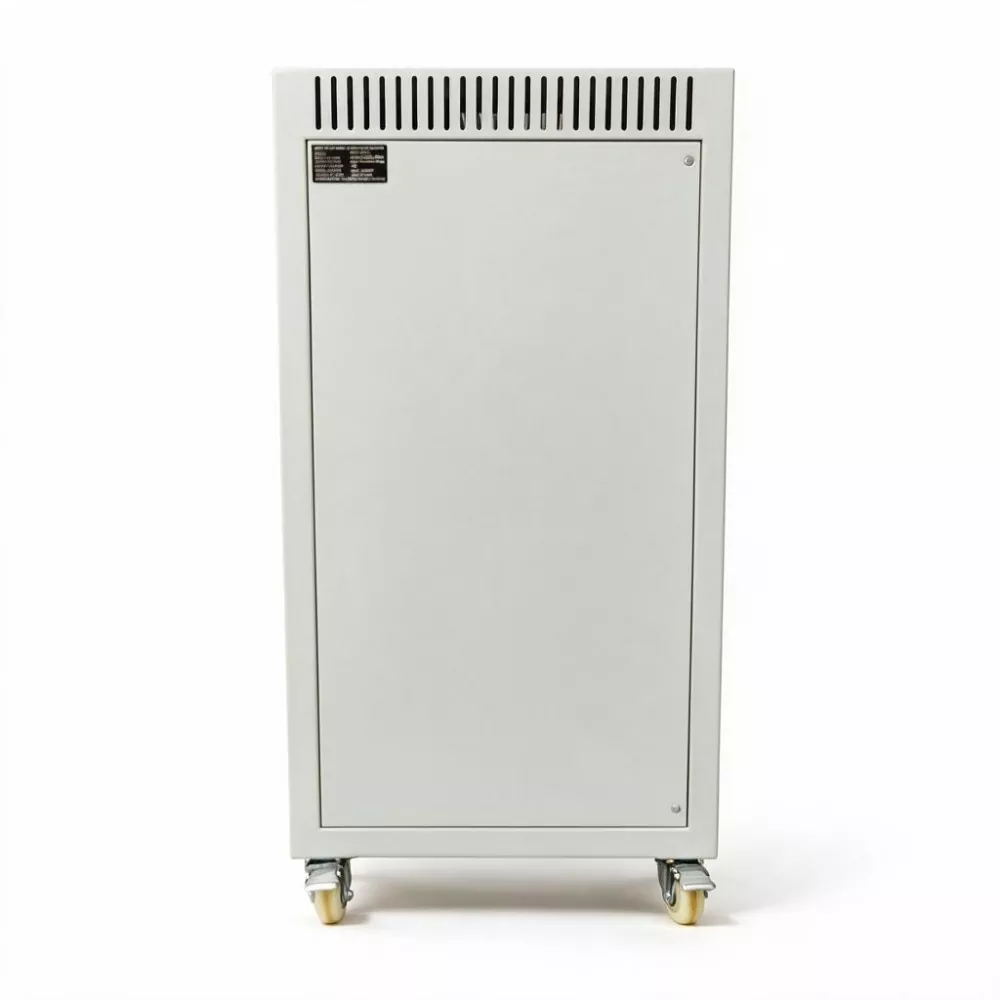

3 fázisú 200 kVA SCR statikus AVR

A 3 fázisú 200KVA SCR statikus AVR egy digitális érintés nélküli feszültségstabilizátor, amelyet automatizált gyártási forgatókönyvekhez fejlesztettek ki. 200 KVA névleges kapacitásával és 304 A névleges kimeneti áramával nagy sebességű DSP mintavételezést és SCR nulla-keresztező kapcsolási technológiát alkalmaz az ezredmásodperces szintű feszültségkompenzáció eléréséhez.

Kiküszöböli a hálózati feszültség tranziens ingadozásait, megoldja a termelési megszakításokat, a feszültségvillódzás okozta instabil működési hatékonysági és termékminőségi problémákat, és stabilan garantálja az ipari automatizált gyártóberendezések általános működési hatékonyságát.

Termék paraméter

Főbb jellemzők

1. Biztosítsa a gyártósor folyamatos működését

A válaszidő 10 ms és 40 ms között van, ami hatékonyan képes rögzíteni és kompenzálni a több tíztől több száz milliszekundumig tartó feszültségesési eseményeket. Az olyan eszközök esetében, mint a szervohajtások, PLC-k és frekvenciaátalakítók, a kompenzáció ezen időablakon belüli befejezése azt jelenti, hogy a berendezés nem vált ki feszültségcsökkenési védelmet, és a gyártósor nem szakad meg.

2. 200KVA nagy kapacitású

Névleges teljesítménye 200KVA, kimenőáram 304A, amely egy közepes méretű automatizált gyártósor vagy egy műhely teljes bejövő vonalának feszültségstabilizációs követelményeit képes kielégíteni. Elkerülve a párhuzamosan több, kis kapacitású feszültségstabilizátor bonyolult konfigurációját, megvalósítja az "egypontos irányítást, a vezeték összes előnyét".

3. DSP + SCR teljes digitális vezérlés

A DSP számítási chip SCR érintésmentes kapcsolóval kombinálva a feszültségstabilizálás pontossága ±1%, a válaszsebesség pedig 30-50-szerese a hagyományos szervorendszerekének. Ugyanakkor nincs mechanikai kopás, ami egyenletes teljesítményt biztosít hosszú használat során.

4. Jelentősen csökkentse a műhely energiafogyasztását

A körülbelül 96%-os hatásfokú hagyományos szervo típusú feszültségstabilizátorokhoz képest az SBWZ 3 Phase 200KVA SCR Static AVR hozzávetőlegesen 6000-8000 kWh villamos energiát takaríthat meg évente a gyár számára (70%-os átlagos terhelés alapján számolva), közvetlenül csökkentve ezzel a termelési költségeket.

5. Érintésmentes kialakítás, alkalmas nagyfrekvenciás start-stop feltételekhez

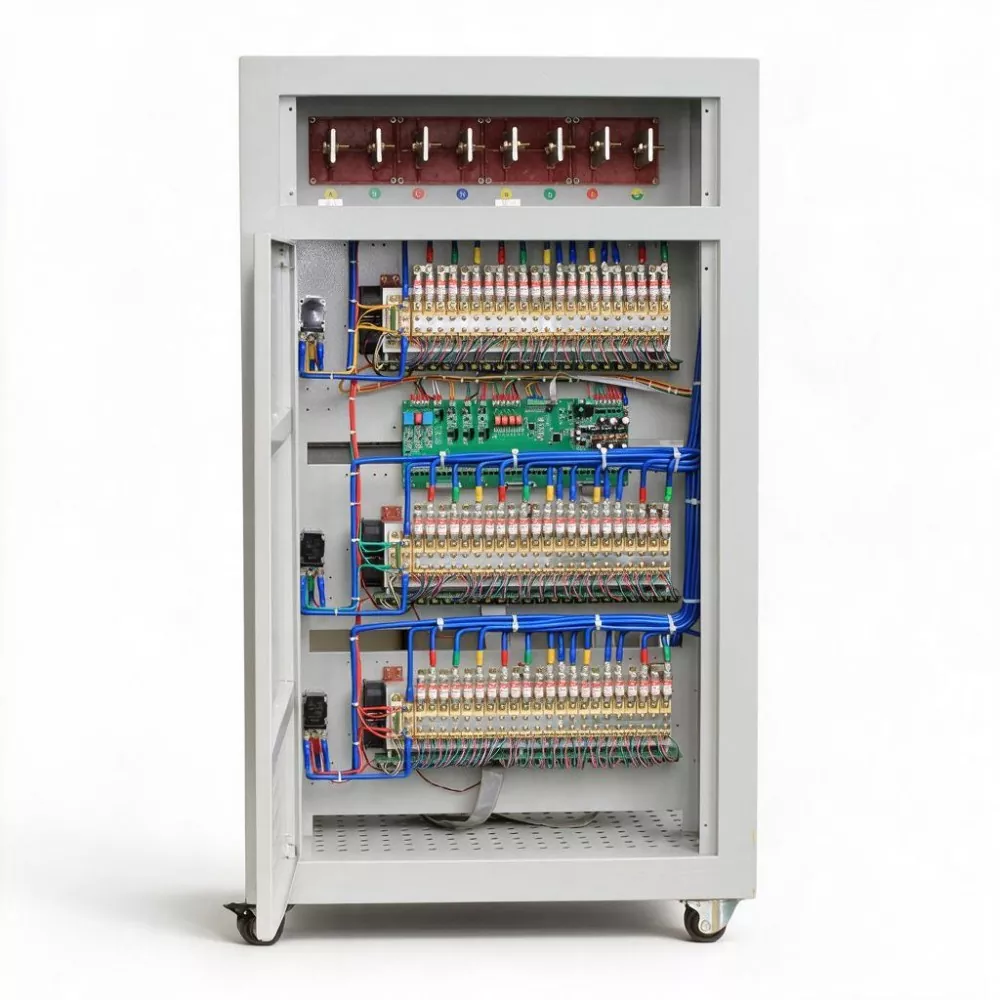

Az egész gépben nincsenek szénkefék, szervomotorok vagy egyéb mechanikailag sérülékeny alkatrészek. A gyakori indításokkal és terhelésváltozásokkal járó gyártósorok esetében (például sajtolósorok, fröccsöntő gépcsoportok) az SBWZ-200KVA sokkal nagyobb megbízhatóságot és élettartamot mutat, mint a hagyományos feszültségstabilizátorok.

6. Intelligens védelmi és ipari kommunikációs interfész

Támogatja a felhasználói programozást a túlfeszültség, alulfeszültség és túláram védelmi küszöbértékek beállításához. Szabványos RS485 kommunikációs interfész (Modbus-RTU), csatlakoztatható a műhely MES rendszeréhez vagy SCADA rendszeréhez, lehetővé téve a távfelügyeletet, a hibariasztásokat és a tápfeszültség adatgyűjtést.

Termék alkalmazások

1. Teljes jármű- és alkatrészgyártás: Biztosítson vonalszintű feszültségstabilizáló védelmet a PLC-k, robotok és szervorendszerek számára a sajtoló-, hegesztő-, festő- és összeszerelősorokon, biztosítva a gyártási ritmust és a karosszéria pontosságát.

2. Háztartási készülékek és elektronikai termékek gyártása: Használata teljes bejövő vezeték feszültség stabilizálására fröccsöntő gépekben, SMT forrasztósorokban és automatizált összeszerelő sorokban, a berendezések riasztásainak és a feszültségingadozások által okozott tételhibás termékek kiküszöbölésére.

3. Élelmiszer- és italgyártás, valamint csomagolóipar: Stabil tápellátás biztosítása töltőgépek, zárógépek, csomagolósorok és rakodórobotok vezérlőrendszerei számára, elkerülve a csomagolási hibákat és a gyártósorok feszültségproblémák miatti leállásait.

4. Lítium akkumulátor és fotovoltaikus gyártás: Nagy pontosságú feszültségstabilizáló tápegység biztosítása precíziós gyártóberendezésekhez, például lítium akkumulátor tekercselő gépekhez, lamináló gépekhez és fotovoltaikus alkatrészek lamináló gépeihez, biztosítva a termék konzisztenciáját és hozamát.

5. Fémfeldolgozás és nehézgépek: Alkalmas nagy CNC gépcsoportok, lézervágó gépek, plazmavágó gépek stb. központi tápellátására, nagy teljesítményű feldolgozó berendezésekkel.

Mik az előnyei a hagyományos szervomotoros feszültségszabályozókhoz képest?

A szervomotor-alapú szabályozóknak több száz milliszekundumra vagy akár több másodpercre van szükségük a szénkefék mechanikus mozgásának befejezéséhez. A csak tíz-száz ezredmásodpercig tartó „teljesítmény-ingadozások” esetén a hagyományos feszültségszabályozók gyakran nem reagálnak, mielőtt a terhelési berendezés kiold és leáll. A 3 fázisú 200KVA SCR statikus AVR elektronikus szabályozási módszere minden tranziens feszültség eseményt pontosan rögzít és kompenzál.

Az olyan iparágakban, mint az autóipar, a háztartási készülékek gyártása és az elektronikai összeszerelés, amelyek folyamatos gyártást igényelnek, az SBWZ-200KVA bizonyítottan több mint 80%-kal csökkenti a feszültségproblémák miatti nem tervezett leállásokat. Azon becslések alapján, hogy egy közepes méretű gyártósor évente körülbelül 500 000-1 millió jüant veszít az "áram-ingadozások" miatt, az SBWZ-200KVA beruházás megtérülési ideje általában 6-12 hónap.

GYIK

1. Mire utal konkrétan a "teljesítmény-ingadozás"? Hogyan kezeli az SBWZ-200KVA?

A "teljesítmény-ingadozás" az ipari területen elterjedt kifejezés a feszültségcsökkenésre, arra a jelenségre utal, amikor a hálózati feszültség rövid időn belül (tíz ezredmásodpercről több száz ezredmásodpercre) a névleges érték 50-90%-ára csökken, majd visszatér. Az SBWZ-200KVA DSP + SCR teljesen elektronikus kompenzációs technológiát alkalmaz, 10 ms - 40 ms válaszidővel - sokkal gyorsabban, mint a teljesítményingadozások tipikus időtartama -, és folyamatosan dinamikus kompenzációt tud végrehajtani feszültségesések során, stabilan tartva a kimeneti feszültséget, és gondoskodva arról, hogy a mellékelt berendezések ne kapcsoljanak ki elégtelen feszültség miatt.

2. Hány készüléket képes lefedni a 200KVA kapacitás?

A 200KVA kapacitás (háromfázisú 380V, névleges áram 304A) körülbelül 160KW összterhelést képes lefedni (0,8-as teljesítménytényező alapján számolva). Tipikus alkalmazási forgatókönyvek: közepes méretű sajtolósor (6 robot + 3 prés + szállítórendszer), vagy 10 - 15 fröccsöntő gép (150 - 200 tonnás osztály), vagy SMT forrasztósor (3 forrasztógép + visszafolyó forrasztás + nyomdagép + szállítórendszer). A konkrét kiválasztáshoz kérjük, adjon meg egy rakománylistát, és mi kiszámoljuk Önnek.

3. Hogyan kerül beépítésre az érintésmentes feszültségstabilizátor a műhelyelosztó helyiségbe? Milyen a környezeti alkalmazkodóképessége?

Az SBWZ-200KVA üzemi hőmérséklet-tartománya -5 ℃ és 40 ℃ között van, és a relatív páratartalom kevesebb, mint 90%. A szekrény védettségi szintje IP20 (megakadályozza a 12 mm-nél nagyobb átmérőjű tárgyak bejutását), és testreszabással IP30-ra (porálló) vagy magasabbra is bővíthető. Műhelykörnyezetben ajánlatos a berendezést külön elosztó helyiségben vagy elektromos vezérlőteremben telepíteni, hogy elkerülje a por, olajköd és permet közvetlen kitettségét.

4. Lesz-e interferencia, ha frekvenciaváltóval együtt használják?

Nem. Az SBWZ-200KVA önmagában nem generál felharmonikusokat (a kimeneti torzítás mértéke kisebb, mint 0,1%). Amikor egy frekvenciaváltót csatlakoztatnak a lefelé irányuló hálózathoz, a stabilizátor az elektromos hálózat és a frekvenciaváltó közé behelyezett "szigetelő rétegként" működik, amely ehelyett csökkentheti a frekvenciaváltó által az elektromos hálózatba generált harmonikusok fordított szennyezését. Javasoljuk egy bemeneti reaktor telepítését a frekvenciaváltó elejére a rendszer kompatibilitás további optimalizálása érdekében.

5. Hogyan csatlakoztatható a berendezés a műhely MES vagy SCADA rendszeréhez?

A 3 fázisú 200KVA SCR statikus AVR szabványos RS485 kommunikációs interfésszel van felszerelve, és támogatja a Modbus-RTU protokollt. Szabványos kommunikációs kábeleken keresztül a műhely ipari Ethernet átjáróhoz vagy PLC vezérlőhöz csatlakoztatva a MES/SCADA platformon valós idejű leolvasás érhető el a berendezés bemeneti/kimeneti feszültségéről, áramerősségéről, terhelési sebességéről, hőmérsékletéről, riasztási állapotáról stb. Részletes kommunikációs protokoll dokumentumokat és technikai támogatást tudunk biztosítani.
