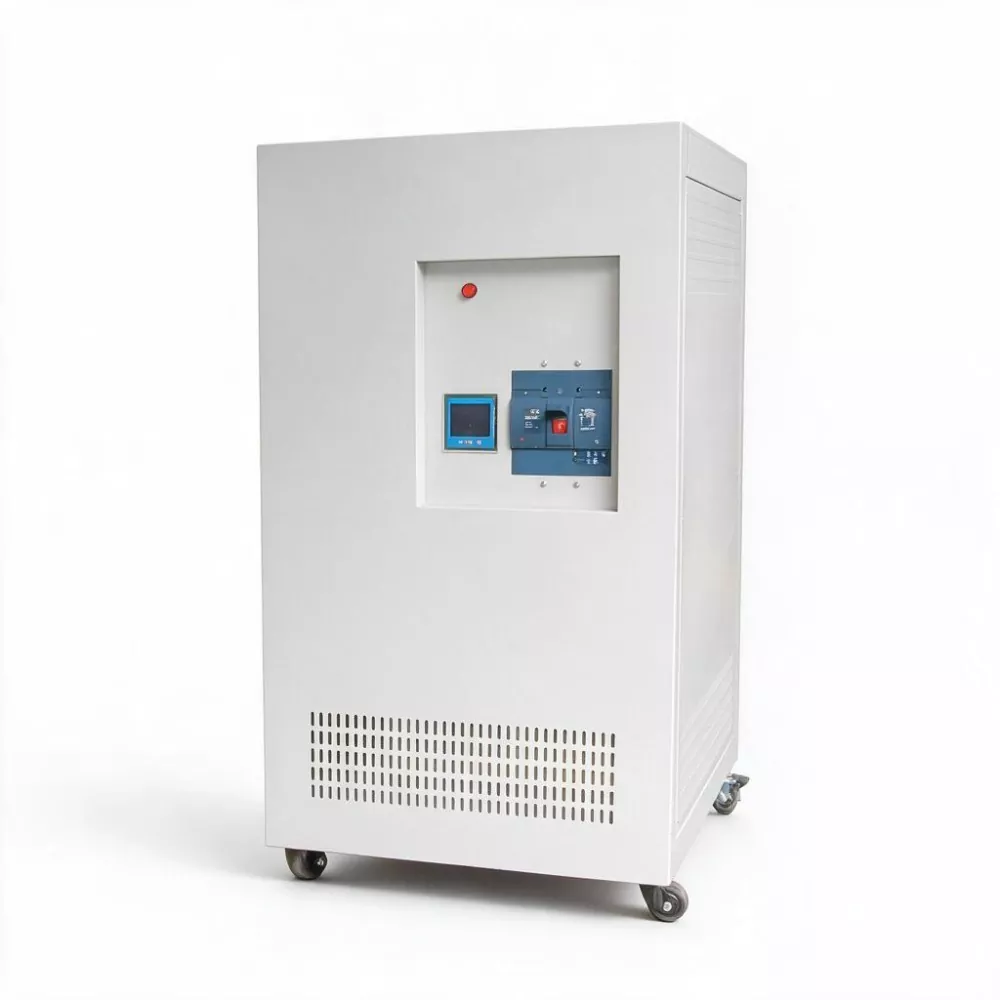

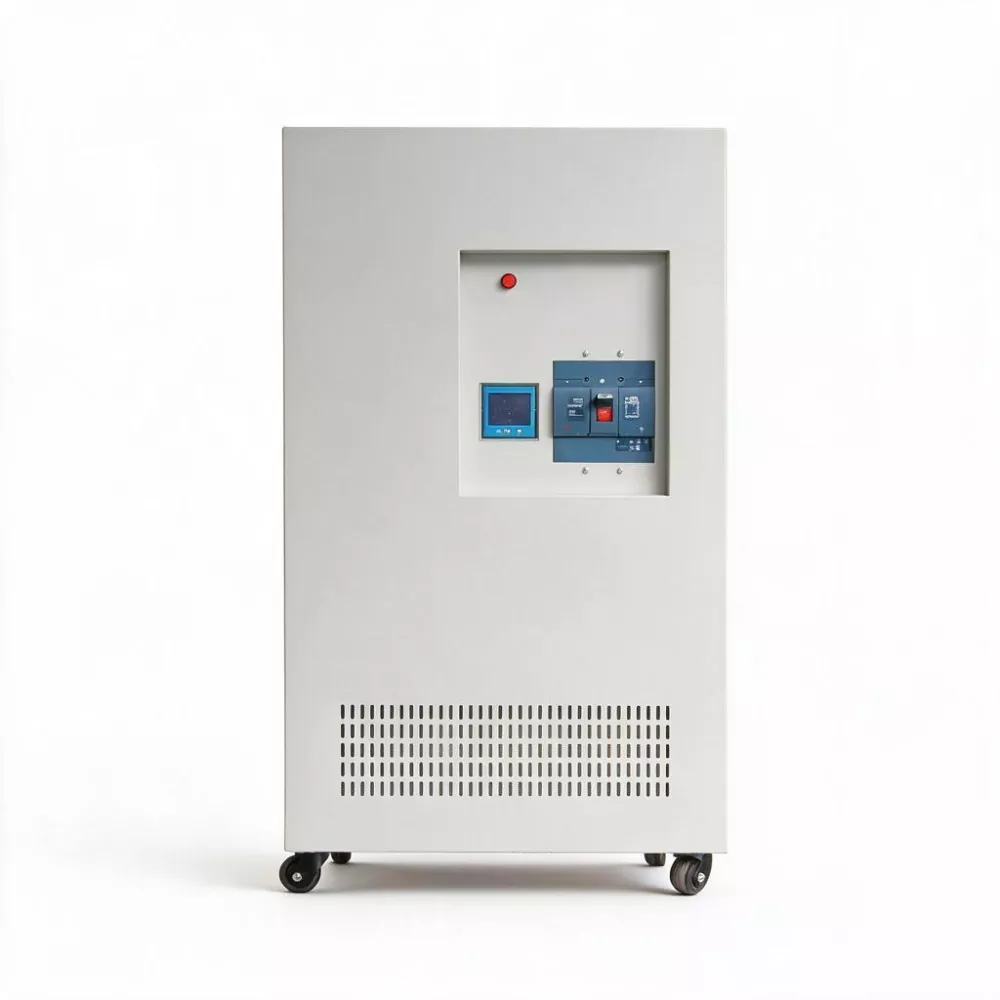

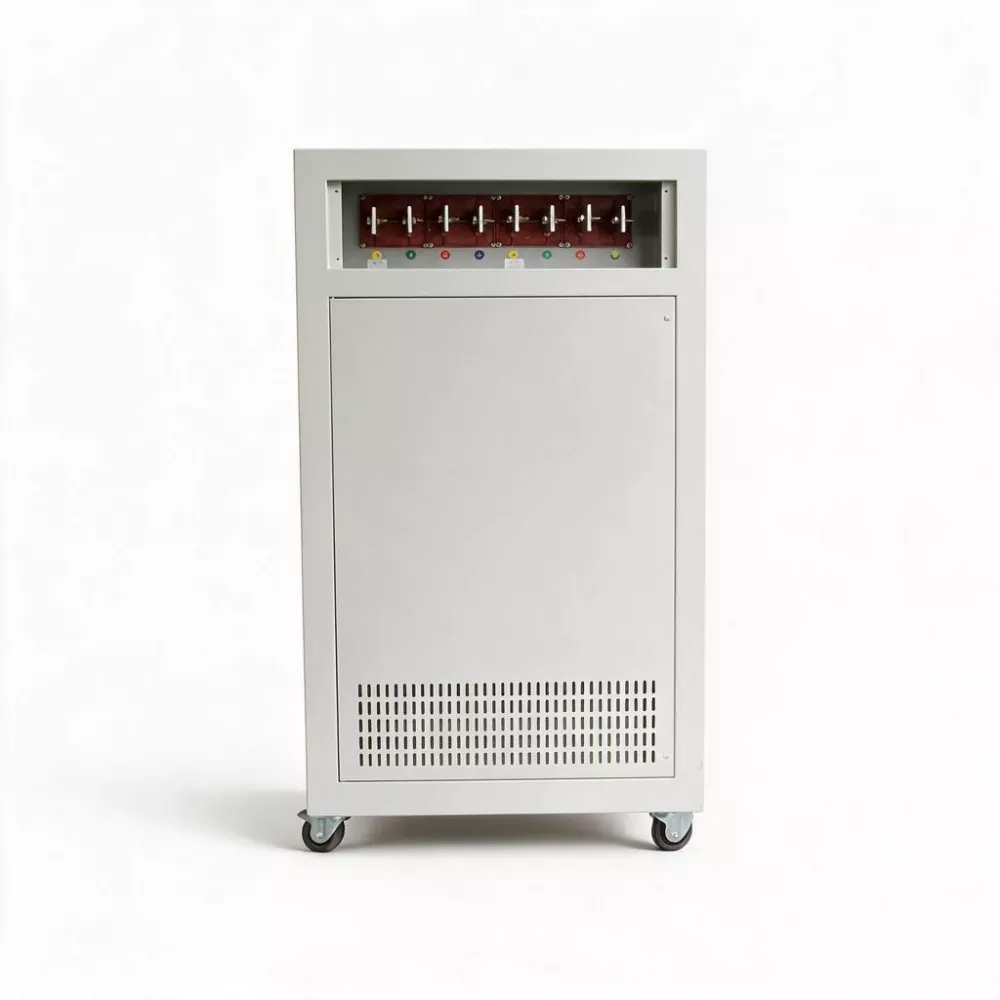

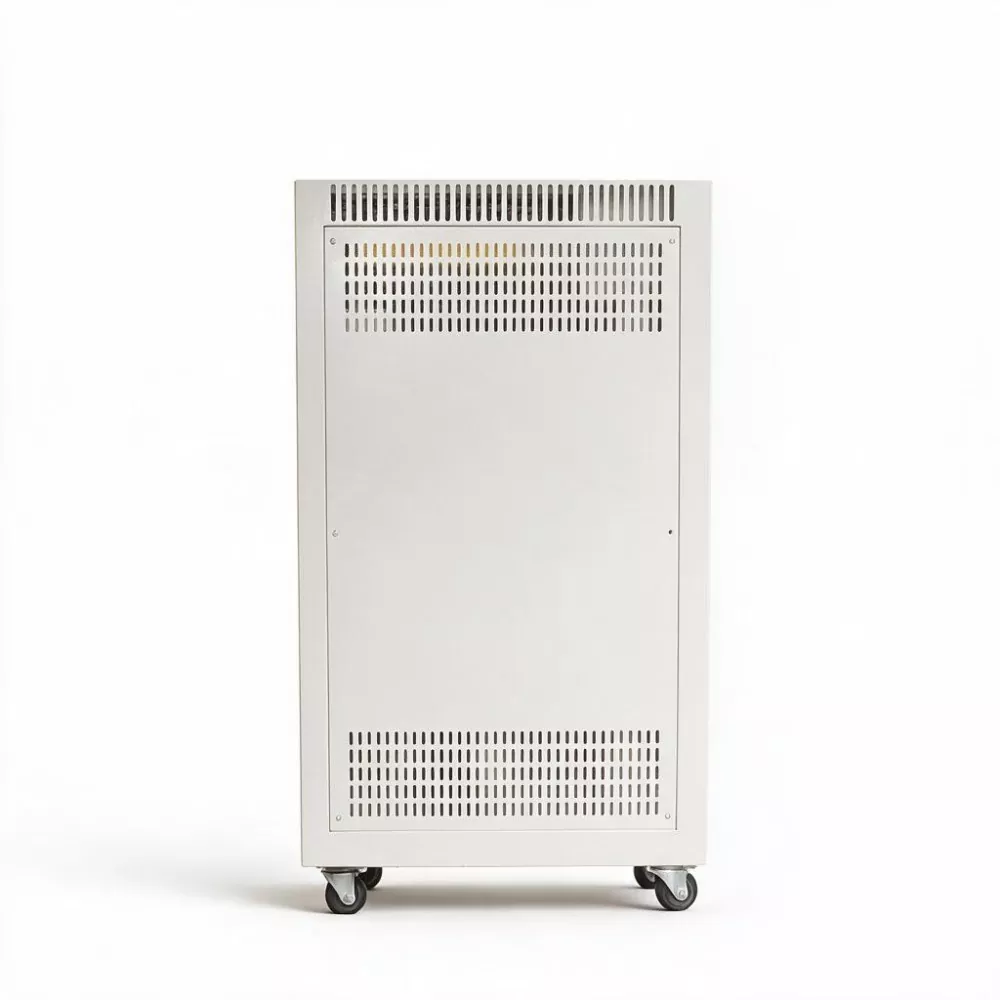

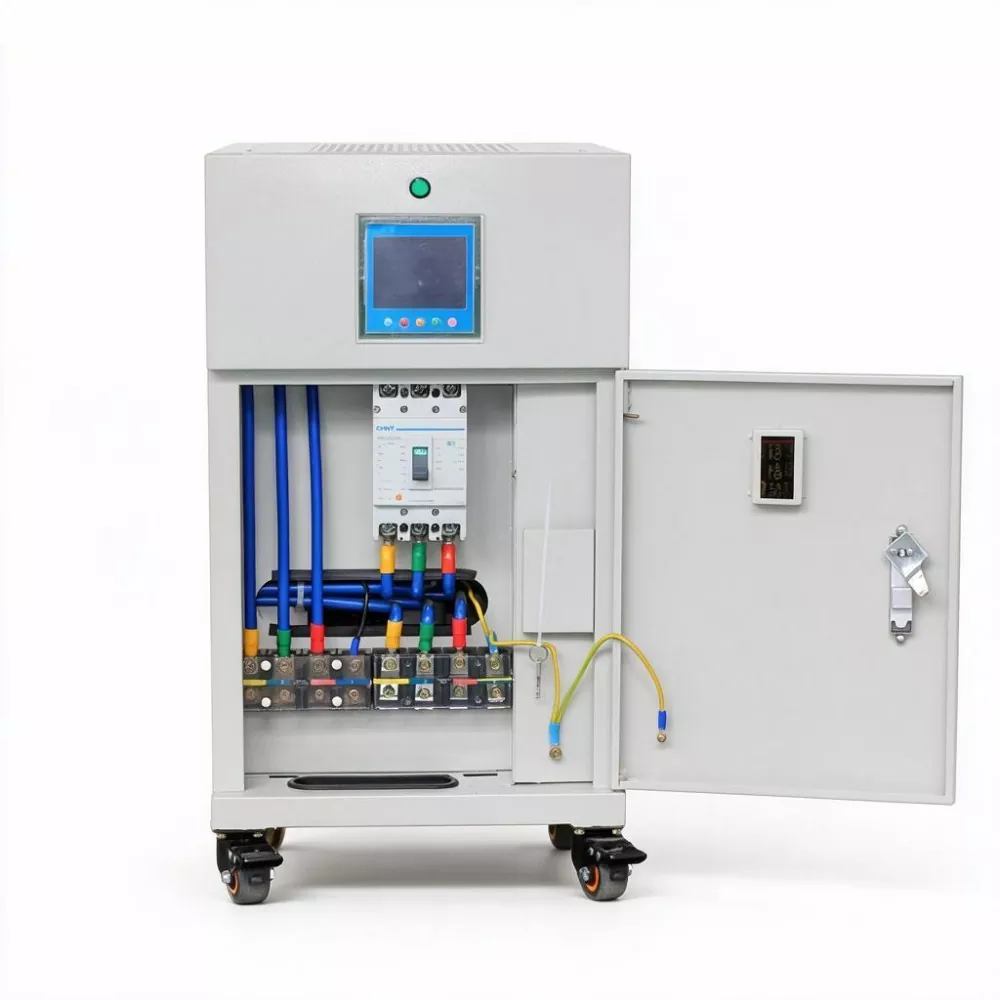

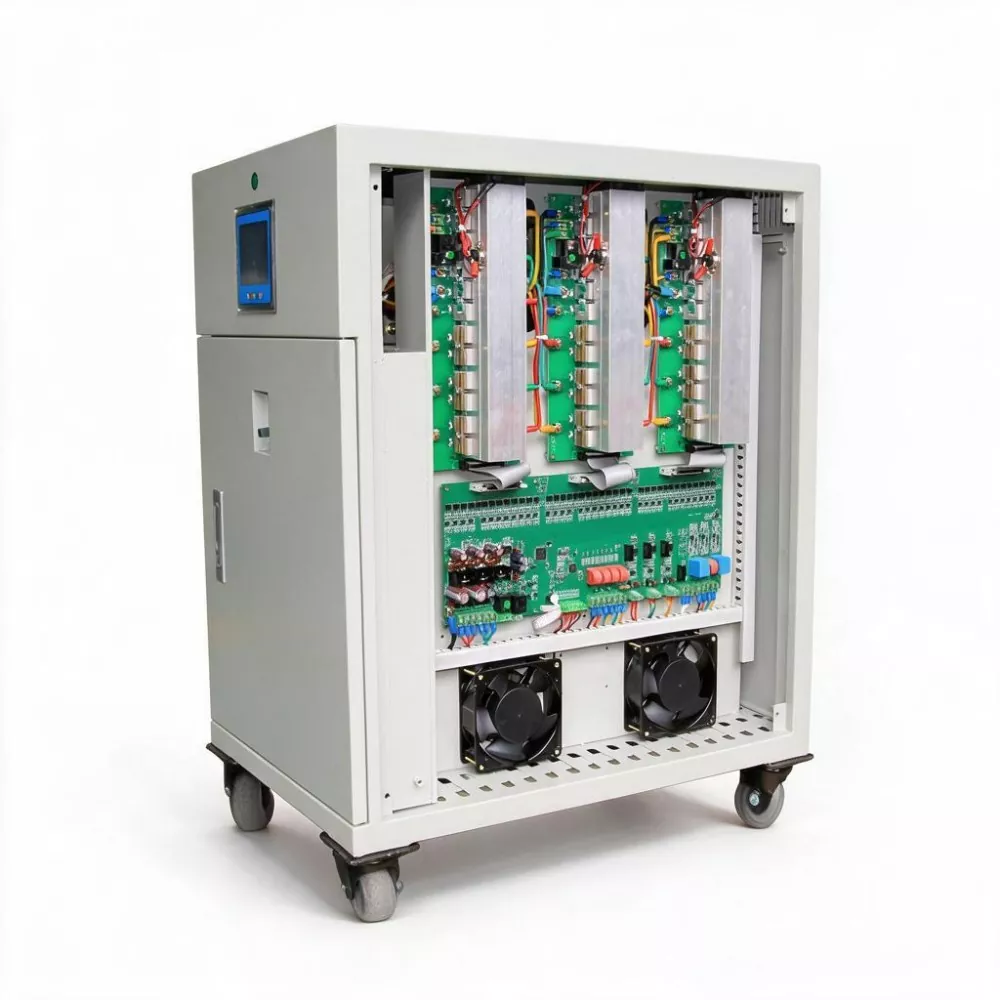

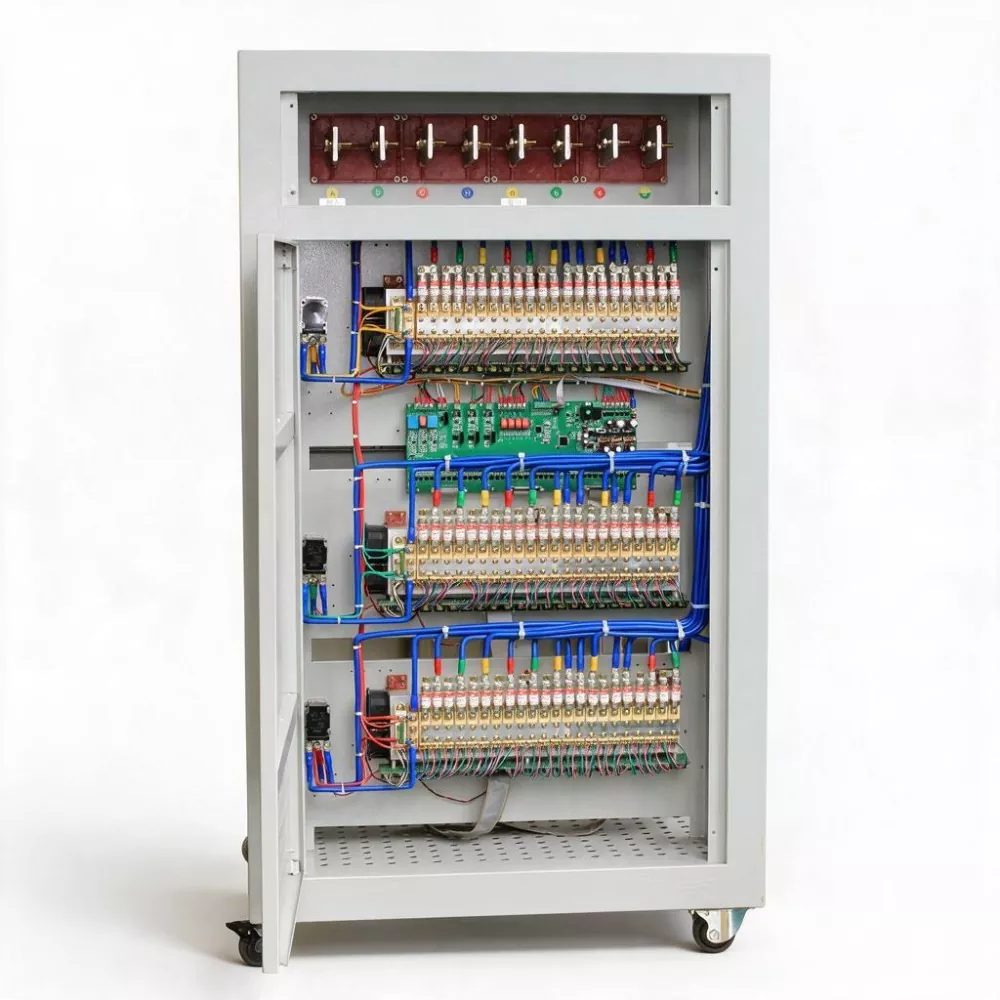

3 fázisú 300 kVA SCR statikus AVR

A modern nagyméretű kereskedelmi komplexumok villamosenergia-fogyasztási jellemzői a következők:

· Összetettség: Különféle típusú terheléseket integrál, mint például az áramellátást (légkondicionálás/lift), a világítást és az elektronikus információkat (POS/biztonság/kommunikáció), és minden egyes terheléstípusnak más-más energiaminőségi követelményei vannak.

· Változékonyság: A nappali és éjszakai, hétköznapi és ünnepnapi, csúcs- és csúcsidőn kívüli munkaidő közötti villamosenergia-fogyasztás különbsége a többszörösét is elérheti. A súlyos terhelésváltozások a buszfeszültség gyakori ingadozásához vezetnek.

· Érzékenység: A pénztári rendszerek, információs megjelenítő rendszerek és biztonsági felügyeleti rendszerek rendkívül érzékenyek a feszültségingadozásokra. Néhány ezredmásodperces feszültségesés több száz tranzakciós adat elvesztéséhez vagy a biztonsági rendszer újraindításához vezethet.

A 3 Phase 300KVA SCR Static AVR háromfázisú független kompenzációs technológiát alkalmaz, amely hatékonyan képes kezelni a háromfázisú terhelési kiegyensúlyozatlanság problémáját, és ellenáll a nagy motorok indítása által okozott feszültségeséseknek, biztosítva, hogy az ugyanazon busz alatt lévő érzékeny terhelések ne szenvedjenek semmilyen hatást.

Termék paraméter

Főbb jellemzők

1. Nagy kapacitású hub szintű kialakítás

Névleges teljesítmény 300KVA, kimeneti áram 456A. A 3 fázisú 300KVA SCR statikus AVR fő bejövő feszültségstabilizáló hubként használható toronyépületben vagy kereskedelmi komplexum funkcionális területén (például bevásárlóközpontban vagy irodaterületen), így elérhető a központosított irányítás, és csökkenthető a több csomópontos decentralizált konfiguráció beruházási költsége és kezelési összetettsége.

2. Ellenállni a nagy teljesítményű berendezések beindításának hatásának

A nagy hűtőegységek, tűzoltószivattyúk, mozgólépcsők stb. indítóárama elérheti a névleges áram 6-8-szorosát. Az SBWZ-300KVA SCR érintésmentes kompenzációs architektúrája kiváló tranziens reagálási képességekkel rendelkezik, és folyamatosan és stabilan tud feszültséget kiadni a motor indítása során, megakadályozva az ugyanazon a buszon lévő többi berendezés megzavarását.

3. Alkalmazkodás a zöld építés és az intelligens építés szabványaihoz

Hatékonyság ≥ 99%, rendkívül alacsony önveszteséggel, megfelel a zöld épületek szigorú energiahatékonysági követelményeinek az áramelosztó berendezésekre vonatkozóan. Az RS485 kommunikációs interfésszel szabványosítva zökkenőmentesen kapcsolódhat az épületautomatizálási rendszerekhez (BAS) és az energiagazdálkodási rendszerekhez (EMS), segítve a LEED, BREEAM stb. környezetbarát épületek tanúsítását.

4. Háromfázisú független nagy pontosságú szabályozás

A kereskedelmi épületekben az egyfázisú világítás és az irodai berendezések bőségesek, és a háromfázisú áramkiegyensúlyozatlanság a norma. Az SBWZ-300KVA egymástól függetlenül mintát vesz és szabályozza az egyes fázisok feszültségét, hogy biztosítsa a háromfázisú kimeneti feszültség pontosságát és szimmetriáját, valamint kiküszöbölje a nullapont eltolódása által okozott energiahasználati veszélyeket.

5. Érintésmentes, karbantartást nem igénylő kivitel

Az ingatlankezelő csapatban általában nincs főállású energetikai mérnök, így a berendezések karbantartásának egyszerűsége kulcsfontosságú. Az SBWZ-300KVA nem rendelkezik szénkefékkel, szervomotorokkal vagy mechanikai kopással, és csak napi szellőztetést és tisztítást igényel, hogy csökkentse az üzemeltetési és karbantartási munkaerő- és pótalkatrész-tartalék költségeit.

6. Átfogó megjelenített áramminőség

A digitális LED-kijelzők valós idejű, háromfázisú feszültség-, áram- és teljesítményadatokat jelenítenek meg, így a berendezés állapota egy pillantással egyértelművé válik. A kommunikációs interfészen keresztül feltöltött adatok áramminőségi trend diagramokat generálhatnak a BAS munkaállomáson, adattámogatást nyújtva az energiaauditok és a berendezések energiahatékonysági elemzéséhez.

Termék alkalmazások

1. Nagyméretű bevásárlóközpont: A teljes kereskedelmi emelet világításának, mozgólépcsőinek, klímarendszereinek, pénztárgépeinek és információs hálózatainak központosított feszültségstabilizálását biztosítja, biztosítva a kereskedők normál működését és a fogyasztói élményt.

2. A besorolású irodaépület: A teljes torony fő áramstabilizáló csomópontjaként működik, stabil áramellátást biztosítva az irodai világításhoz, a precíziós informatikai berendezésekhez, a liftcsoportokhoz és az épületen belüli VAV klímarendszerekhez.

3. Ötcsillagos szálloda: Átfogó feszültségvédelmet biztosít a szálloda bankett termei, konferencia központjai, SPA létesítményei, mosókonyha, konyhai berendezései, vendégszoba vezérlőrendszerei számára, megakadályozva, hogy a feszültségingadozások befolyásolják a vendégek élményét.

4. Nagy kiállítási központok és sporthelyszínek: Világítási rendszerek (különösen LED képernyők és színpadi lámpák), műsorszóró rendszerek, beléptető és biztonsági rendszerek feszültségstabilizálására, nagyszabású rendezvények biztonságának, zavartalanságának biztosítására.

5. Repülőterek és közlekedési csomópontok: Stabil áramellátást biztosít a poggyászválogató rendszerek, a biztonsági berendezések, a mozgólépcsők és a liftek, a műsorszóró rendszerek és a terminálépület kereskedelmi területei számára.

Testreszabási szolgáltatások

A KTAC OEM/ODM szolgáltatásokat nyújt, beleértve a megjelenés színét, a csomagolási módot, a bemeneti/kimeneti feszültségtartományt és a speciális funkciómodulokat (például EMI szűrőeszközök, villámvédelmi eszközök, RS232/RS485 felügyeleti interfészek), stb. Személyre szabott megoldásokért forduljon hozzánk.

GYIK

1. Hogyan integrálható a 3 fázisú 300 KVA SCR statikus AVR az épületautomatizálási rendszerbe (BAS)?

A készülék RS485 kommunikációs interfésszel van felszerelve, és támogatja a Modbus-RTU protokollt. Egy átjáró eszközön keresztül a Modbus protokoll BACnet vagy KNX protokollokká alakítható, lehetővé téve a csatlakozást olyan főbb BAS platformokhoz, mint a Honeywell, a Siemens és a Johnson Controls. A készülék valós idejű feszültséget, áramot, teljesítményt, terhelési arányt és riasztási állapotot tölthet fel, valamint távoli utasításokat is kaphat a BAS-tól a paraméterek beállításához.

2. Melyek a kereskedelmi komplexumok feszültségingadozásának fő forrásai?

A fő források a következők: a nagy hűtőberendezések (különösen a centrifugális kompresszorok) gyakori indítása-leállítása, a mozgólépcsők indítása-leállítása, az önkormányzati villamosenergia-hálózat nappali terhelési ingadozásai, valamint a szomszédos bérlők nagy berendezéseinek villamosenergia-fogyasztása. Az SBWZ-300KVA ezredmásodperces szintű válaszadási képessége hatékonyan képes kezelni ezeket az ingadozási forrásokat.

3. Mit jelent a 300 KVA teljesítmény a kereskedelmi épületeknél?

Vegyünk példának egy 50 000 négyzetméteres bevásárlóközpontot. Teljes elosztó kapacitása általában 5000 és 8000 KVA között van. A 300 KVA a terhelés hozzávetőlegesen 5-8%-át fedi le, ami általában egy vagy két tápvonal (például a légkondicionáló egységek fő busza). Az SBWZ-300KVA által kiszolgált terhelés gyakran a „kritikus kisebbség” az egész épület áramellátási garanciájában.

4. Mennyit takarít meg az ultramagas hatékonyság a kereskedelmi épületek üzemeltetési költségein?

300 KVA kapacitást, 70%-os átlagos terhelést, 1,0 jüan/kilowattórán kereskedelmi villamosenergia-árat és évi 8760 órát feltételezve:

· SBWZ-300KVA (hatékonyság 99%) használatával az éves veszteség körülbelül 300 × 0,7 × (1 - 0,99) × 8760 ≈ 18 396 kWh

· Hagyományos szervo feszültségstabilizátort használva (hatékonyság 96%), az éves veszteség körülbelül 300 × 0,7 × (1 - 0,96) × 8760 ≈ 73 584 kWh

· Éves villamosenergia-megtakarítás ≈ 55 188 jüan. Egy évtizeden keresztül a megtakarítások meghaladják az 550 000 jüant, ami jelentősen csökkenti a működési költségeket.

5. Milyen követelmények vonatkoznak az épület elosztó helyiségében történő felszerelésre?

Az elosztó helyiséggel szemben támasztott követelmények legalább 2,2 méter nettó magasság, ≥ 0,8 méteres karbantartási átjáró a berendezés előtt és után, a környezeti hőmérséklet 40°C-ot meg nem haladó, korrozív gázok vagy vezetőképes por mentessége. Javasoljuk, hogy YJV 3 × 150 mm² + 2 × 70 mm² vagy magasabb specifikációt használjon a bejövő kábelekhez (rézmag), és 630 A vagy nagyobb teljesítményű az előlapi megszakítóhoz.
